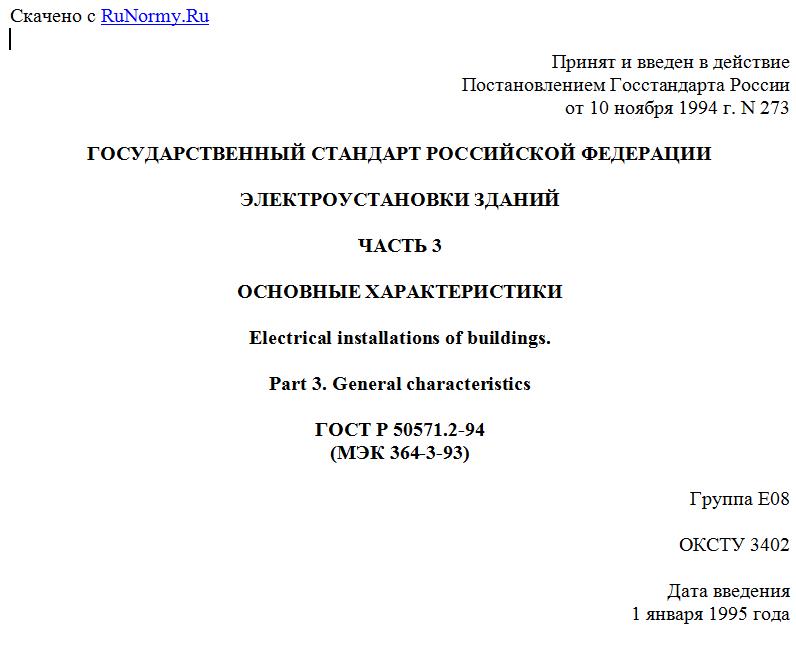

Принят и введен в действие
Постановлением Госстандарта России
от 10 ноября 1994 г. N 273
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЭЛЕКТРОУСТАНОВКИ ЗДАНИЙ
ЧАСТЬ 3
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Electrical installations of buildings.
Part 3. General characteristics
ГОСТ Р 50571.2-94
(МЭК 364-3-93)
Группа Е08
ОКСТУ 3402
Дата введения
1 января 1995 года
Предисловие
1. Подготовлен и внесен Техническим комитетом по стандартизации ТК 337 "Электрооборудование жилых и общественных зданий".
2. Принят и введен в действие Постановлением Госстандарта России от 10.11.1994 N 273.
характеристики" с дополнительными требованиями, учитывающими потребности народного хозяйства.
4. Введен впервые.
ВВЕДЕНИЕ
Настоящий стандарт является частью комплекса государственных стандартов на электроустановки зданий, разрабатываемых на основе комплекса стандартов Международной электротехнической комиссии МЭК 364 "Электрические установки зданий".
Комплекс государственных стандартов, в том числе и настоящий стандарт, по системе построения, содержанию, разбивке по частям, главам и разделам полностью соответствует системе, принятой в комплексе стандартов МЭК 364.
Нумерация разделов и пунктов в настоящем стандарте соответствует установленной в стандарте МЭК 364-3 (1993) на электроустановки зданий.
Применение системы нумерации разделов и пунктов стандарта в соответствии с МЭК 364-3-93 обеспечивает взаимоувязку требований частных стандартов комплекса стандартов на электроустановки зданий по правилам, принятым Техническим комитетом 64 МЭК "Электрические установки зданий".
До приведения "Правил устройства электроустановок" (ПУЭ) в соответствие с комплексом стандартов на электроустановки зданий ПУЭ применяют в части требований, не противоречащих указанному комплексу стандартов.
Положения настоящего стандарта должны применяться во всех областях, входящих в сферу работ по стандартизации и сертификации электроустановок зданий, при разработке и пересмотре стандартов, норм и правил на устройство, испытания и эксплуатацию электроустановок.
Стандарт содержит полный аутентичный текст МЭК 364-3-93 с изменением N 1 (1994), а также дополнительные требования, отражающие потребности народного хозяйства, которые в тексте стандарта выделены курсивом.
Подавляющая часть положений МЭК 364-3-93, относящихся к классификации внешних воздействий и требованиям по воздействию внешних факторов, не может быть применена в отечественной практике без их дополнения или уточнения с учетом требований государственных стандартов, регламентирующих общие требования в части внешних воздействующих факторов (ВВФ): ГОСТ 15150, ГОСТ 15543.1, ГОСТ 17516.1, ГОСТ 24682.
Требования государственных стандартов в части ВВФ, дополняющие или уточняющие положения соответствующих пунктов МЭК 364-3-93, приведены в настоящем стандарте в таблице и выделены в тексте курсивом.
Не применяют в народном хозяйстве требования Приложения А (в части перечня внешних условий по группе А), Приложений В, С и D к МЭК 364-3-93, относящиеся к внешним воздействиям. В стандарт дополнительно включено Приложение Е, в котором в качестве справочных данных отражено соответствие между условиями в части ВВФ по требованиям настоящего стандарта и МЭК 364-3-93.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает основные характеристики электроустановок зданий, которые необходимы для обеспечения безопасности при эксплуатации электроустановок.
Область применения стандарта - по ГОСТ Р 50571.1.
Требования настоящего стандарта являются обязательными.
2. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15543.1-89 Изделия электротехнические. Общие требования в части стойкости к климатическим внешним воздействующим факторам
ГОСТ 17516.1-90 Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам
ГОСТ 24682-81 Изделия электротехнические. Общие технические требования в части воздействия специальных сред
ГОСТ Р 50571.1-93 Электроустановки зданий. Основные положения
МЭК 721(1990) Классификация условий окружающей среды
ЧАСТЬ 3. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
3.1. Общие положения
Электроустановки оценивают по следующим характеристикам:
- назначение электроустановки, ее общая структура и источники питания - 31;
- внешние воздействия, которым она подвержена, - 32;
- совместимость оборудования - 33;
- ремонтопригодность - 34;
- пожаровзрывобезопасность в течение срока службы.
Эти характеристики должны учитываться при выборе защитных мер безопасности, а также при выборе и установке оборудования.
Примечание. Для установок связи необходимо учитывать требования соответствующих государственных стандартов, относящихся к рассматриваемому типу установки.
31. Исключен с 1 июля 2010 года. - ГОСТ Р 50571.1-2009, утв. Приказом Ростехрегулирования от 26.08.2009 N 309-ст.
32. Классификация внешних условий
320.1. В настоящем разделе установлены классификация и система кодирования внешних условий, которые необходимо учитывать при проектировании и монтаже электроустановок зданий.
320.2. Каждое внешнее условие обозначается кодом, состоящим из двух заглавных букв и цифр, следующим образом.
Первая буква обозначает общую категорию внешнего условия:
А - внешние воздействующие факторы окружающей среды (п. 321);
В - условия пользования электроэнергией (п. 322);
С - конструкция здания (п. 323).
Вторая буква обозначает природу внешнего воздействующего условия.
Цифра обозначает класс внутри каждого внешнего воздействующего условия.
Например, код АС2 означает (п. 321):
А - внешние воздействующие факторы окружающей среды;
АС - внешний воздействующий фактор - высота над уровнем моря;
АС2 - внешний воздействующий фактор - высота над уровнем моря 2000 м.
Примечание. Приведенные в настоящем разделе обозначения кодов не предназначены для маркировки оборудования.
321. Внешние воздействующие факторы (ВВФ)
окружающей среды
----T-----T--------------T-----T-----------------T----------------¬
¦Код¦Обоз-¦Характеристика¦При- ¦Ссылки на МЭК 721¦Требования, ¦
¦ ¦наче-¦ ¦меры ¦ ¦относящиеся к ¦
¦ ¦ние ¦ ¦при- ¦ ¦соответствующим ¦
¦ ¦клас-¦ ¦мене-¦ ¦пунктам стандар-¦
¦ ¦са ¦ ¦ния ¦ ¦та МЭК 364-3-93,¦
¦ ¦ ¦ ¦ ¦ ¦установленные ¦
¦ ¦ ¦ ¦ ¦ ¦для применения в¦
¦ ¦ ¦ ¦ ¦ ¦народном хозяй- ¦
¦ ¦ ¦ ¦ ¦ ¦стве согласно ¦
¦ ¦ ¦ ¦ ¦ ¦государственным ¦
¦ ¦ ¦ ¦ ¦ ¦стандартам (в ¦
¦ ¦ ¦ ¦ ¦ ¦части ВВФ) ¦
+---+-----+--------------+-----+-----------------+----------------+
¦ ¦ ¦ ¦ ¦ ¦321.А. Условия ¦
¦ ¦ ¦ ¦ ¦ ¦эксплуатации ¦
¦ ¦ ¦ ¦ ¦ ¦электроустано- ¦
¦ ¦ ¦ ¦ ¦ ¦вок. Обозначение¦
¦ ¦ ¦ ¦ ¦ ¦условий эксплуа-¦
¦ ¦ ¦ ¦ ¦ ¦тации ¦
¦ ¦ ¦ ¦ ¦ ¦ Условия эксплу-¦
¦ ¦ ¦ ¦ ¦ ¦атации электро- ¦
¦ ¦ ¦ ¦ ¦ ¦установок в час-¦
¦ ¦ ¦ ¦ ¦ ¦ти климатических¦
¦ ¦ ¦ ¦ ¦ ¦ВВФ устанавлива-¦
¦ ¦ ¦ ¦ ¦ ¦ют и обозначают ¦
¦ ¦ ¦ ¦ ¦ ¦в соответствии с¦
¦ ¦ ¦ ¦ ¦ ¦ГОСТ 15150 ¦
¦ ¦ ¦ ¦ ¦ ¦ Конкретные ¦
¦ ¦ ¦ ¦ ¦ ¦условия эксплуа-¦
¦ ¦ ¦ ¦ ¦ ¦тации и значения¦
