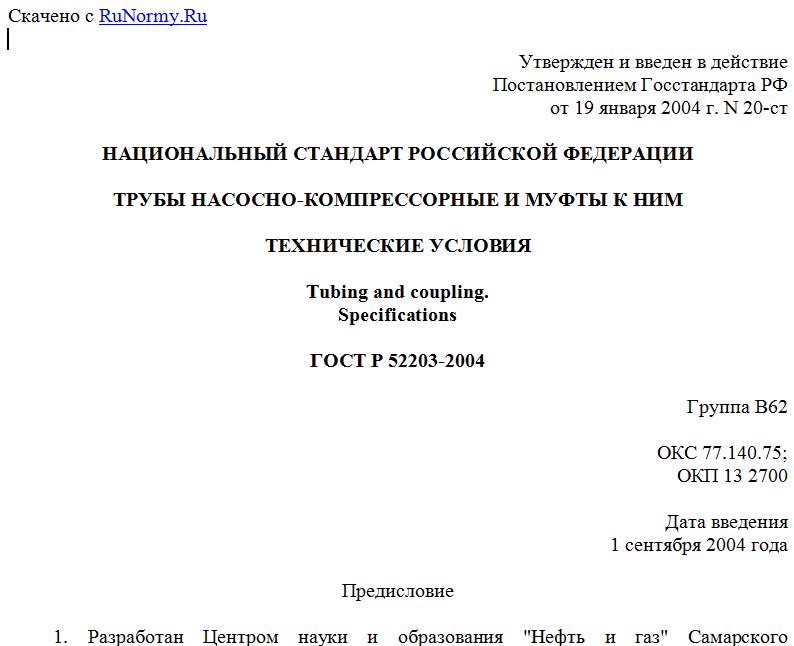

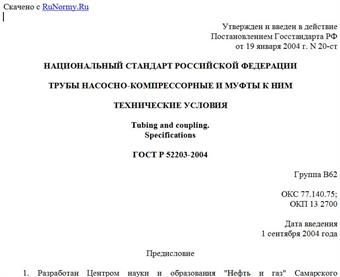

Утвержден и введен в действие
Постановлением Госстандарта РФ
от 19 января 2004 г. N 20-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРУБЫ НАСОСНО-КОМПРЕССОРНЫЕ И МУФТЫ К НИМ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Tubing and coupling.
Specifications
ГОСТ Р 52203-2004
Группа В62
ОКС 77.140.75;
ОКП 13 2700
Дата введения
1 сентября 2004 года
Предисловие
1. Разработан Центром науки и образования "Нефть и газ" Самарского государственного технического университета, независимой научно-технической компанией "Нефтепромдиагностика" и РосНИТИ.
Внесен Техническим комитетом по стандартизации ТК 357 "Стальные и чугунные трубы и баллоны".
2. Утвержден и введен в действие Постановлением Госстандарта России от 19 января 2004 г. N 20-ст.
3. Введен впервые.
1. Область применения
Настоящий стандарт распространяется на стальные бесшовные и электросварные прямошовные насосно-компрессорные трубы и муфты к ним, применяемые при эксплуатации и ремонте нефтяных и газовых скважин, а также скважин другого назначения.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 12.1.005-88. Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.2.003-91. Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.2.061-81. Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности к рабочим местам
ГОСТ 26.008-85. Шрифты для надписей, наносимых методом гравирования. Исполнительные размеры
ГОСТ 32-74. Масла турбинные. Технические условия
ГОСТ 162-90. Штангенглубиномеры. Технические условия
ГОСТ 166-89. (ИСО 3599-76). Штангенциркули. Технические условия
ГОСТ 427-75. Линейки измерительные металлические. Технические условия
ГОСТ 577-68. Индикаторы часового типа с ценой деления 0,01 мм. Технические условия
ГОСТ 6507-90. Микрометры. Технические условия
ГОСТ 7502-98. Рулетки измерительные металлические. Технические условия
ГОСТ 7565-81. (ИСО 377-2-89). Чугун, сталь и сплавы. Метод отбора проб для определения химического состава
ГОСТ 7661-67. Глубиномеры индикаторные. Технические условия
ГОСТ 8026-92. Линейки поверочные. Технические условия
ГОСТ 8695-75. Трубы. Метод испытания на сплющивание
ГОСТ 9012-59. (ИСО 410-82, ИСО 6506-81). Металлы. Метод измерения твердости по Бринеллю
Ссылка исключена с 1 января 2010 года. - Изменение N 1, утв. Приказом Ростехрегулирования от 16.07.2009 N 249-ст.
ГОСТ 9454-78 Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах
ГОСТ 10006-80. (ИСО 6892-84). Трубы металлические. Метод испытания на растяжение
ГОСТ 10007-80. Фторопласт-4. Технические условия
ГОСТ 10197-70. Стойки и штативы для измерительных головок. Технические условия
ГОСТ 10654-81. Калибры для треугольной резьбы насосно-компрессорных труб и муфт к ним. Типы. Основные размеры и допуски
ГОСТ 10692-80. Трубы стальные, чугунные и соединительные части к ним. Приемка, маркировка, упаковка, транспортирование и хранение
ГОСТ 11358-89. Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм. Технические условия
ГОСТ 12345-2001. (ИСО 671-82, ИСО 4935-89). Стали легированные и высоколегированные. Методы определения серы
ГОСТ 12347-77. Стали легированные и высоколегированные. Методы определения фосфора
ГОСТ 14782-86. Контроль неразрушающий. Соединения сварные. Методы ультразвуковые
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 16350-80. Климат СССР. Районирование и статистические параметры климатических факторов для технических целей
ГОСТ 17410-78. Контроль неразрушающий. Трубы металлические бесшовные цилиндрические. Методы ультразвуковой дефектоскопии
ГОСТ 20799-88. Масла индустриальные. Технические условия
ГОСТ 25576-83. Калибры для соединений с трапецеидальной резьбой насосно-компрессорных труб и муфт к ним. Типы, основные размеры и допуски
ГОСТ 29329-92. Весы для статического взвешивания. Общие технические требования
ГОСТ 30432-96. Трубы металлические. Методы отбора проб, заготовок и образцов для механических и технологических испытаний.
3. Сортамент
3.1. Трубы по способу изготовления подразделяют на два типа: бесшовные и электросварные прямошовные.
3.2. В соответствии с заказом трубы должны быть:
- без резьбы - Н;
- гладкие с треугольной резьбой и муфтой - Г;
- с высаженными наружу концами с треугольной резьбой и муфтой - В;
- гладкие и с высаженными наружу концами и муфтами с треугольной резьбой и уплотнительными кольцами из неметаллических материалов - ПГ и ПВ;
- гладкие высокогерметичные с трапецеидальной резьбой и муфтой - Т;
- высокогерметичные безмуфтовые с высаженными наружу концами и трапецеидальной резьбой - Б.
Сортамент труб приведен в таблице 1.
Таблица 1
Сортамент труб
В миллиметрах
-----------T------------T------------T---------------------------¬
¦ Условный ¦Номинальный ¦Номинальная ¦ Группы прочности труб ¦
¦ диаметр ¦ наружный ¦ толщина ¦ и муфт к ним ¦
¦ трубы ¦ диаметр D ¦ стенки s +--T---T--T---T---T--T---T--+
¦ ¦ ¦ ¦Д ¦Д ¦К ¦К ¦Е, ¦Л,¦М, ¦Р,¦
¦ ¦ ¦ ¦ с¦ ¦ с¦ ¦Е ¦Л ¦М ¦Р ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ с ¦ с¦ с ¦ с¦
+----------+------------+------------+--+---+--+---+---+--+---+--+
¦27 ¦26,7 ¦3,0 ¦В Н ¦Н ¦
¦ ¦ +------------+-----------------+---------+
¦ ¦ ¦4,0 ¦Н ¦
+----------+------------+------------+-----------------T---------+
¦33 ¦33,4 ¦3,5 ¦В Г Н ¦Н ¦
¦ ¦ +------------+-----------------+---------+
¦ ¦ ¦4,5 ¦Н ¦
+----------+------------+------------+-----------------T---------+
¦42 ¦42,2 ¦3,5 ¦В Г Н ¦Н ¦
¦ ¦ +------------+-----------------+---------+
¦ ¦ ¦5,0 ¦Н ¦
+----------+------------+------------+-----------------T---------+
¦48 ¦48,3 ¦4,0 ¦В Г Н ¦В Н ¦
¦ ¦ +------------+-----------------+---------+
¦ ¦ ¦5,0 ¦Н ¦
¦ ¦ +------------+ ¦
¦ ¦ ¦6,5 ¦ ¦
¦ ¦ +------------+ ¦
¦ ¦ ¦8,0 ¦ ¦
+----------+------------+------------+---------------------------+
¦60 ¦60,3 ¦5,0 ¦Б В Г Н Т ¦
¦ ¦ +------------+---------------------------+
¦ ¦ ¦6,5 ¦Н ¦
¦ ¦ +------------+ ¦
¦ ¦ ¦7,5 ¦ ¦
¦ ¦ +------------+ ¦
¦ ¦ ¦8,5 ¦ ¦
+----------+------------+------------+---------------------------+
¦73 ¦73,0 ¦5,5 ¦Б В Г Н Т ¦
¦ ¦ +------------+ ¦
¦ ¦ ¦7,0 ¦ ¦
¦ ¦ +------------+---------------------------+
¦ ¦ ¦8,0 ¦Н ¦
¦ ¦ +------------+ ¦
¦ ¦ ¦9,0 ¦ ¦
¦ ¦ +------------+ ¦
¦ ¦ ¦10,0 ¦ ¦
¦ ¦ +------------+ ¦
¦ ¦ ¦11,5 ¦ ¦
+----------+------------+------------+---------------------------+
