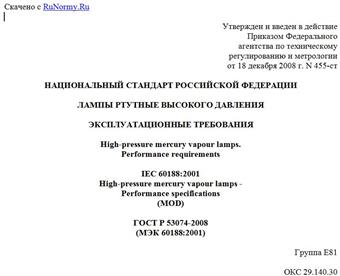

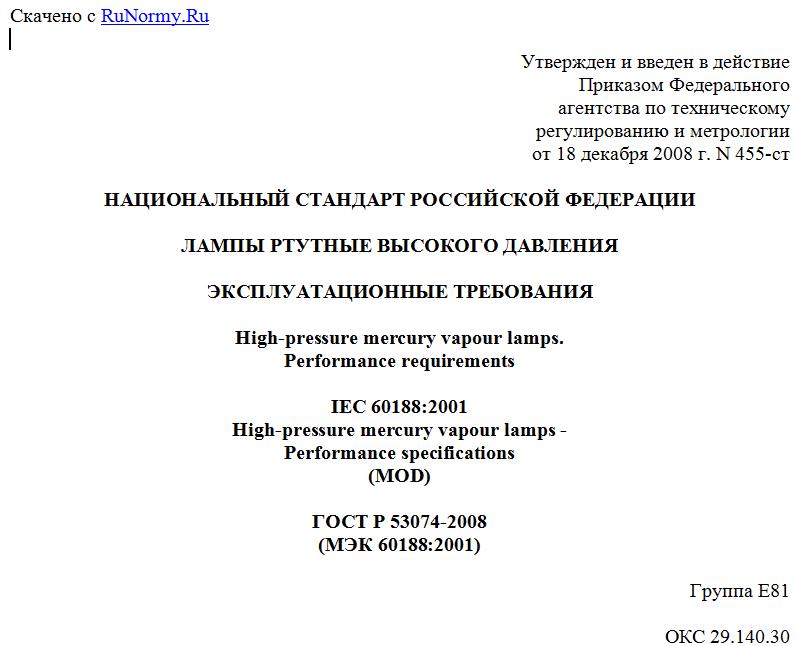

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 18 декабря 2008 г. N 455-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЛАМПЫ РТУТНЫЕ ВЫСОКОГО ДАВЛЕНИЯ
ЭКСПЛУАТАЦИОННЫЕ ТРЕБОВАНИЯ
High-pressure mercury vapour lamps.
Performance requirements
IEC 60188:2001
High-pressure mercury vapour lamps -
Performance specifications
(MOD)
ГОСТ Р 53074-2008
(МЭК 60188:2001)
Группа Е81
ОКС 29.140.30
ОКП 34 67200
Дата введения
1 июля 2009 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "Всероссийский научно-исследовательский институт источников света имени А.Н. Лодыгина" (ОАО "Лисма-ВНИИИС") на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 332 "Светотехнические изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 декабря 2008 г. N 455-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 60188:2001 "Лампы ртутные высокого давления. Требования к рабочим характеристикам" (IEC 60188:2001 "High-pressure mercury vapour lamps - Performance specifications") путем внесения изменений, объяснение которых изложено во Введении к настоящему стандарту.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
В настоящий стандарт включены дополнительные по отношению к международному стандарту МЭК 60188:2001 требования, отражающие потребности национальной экономики Российской Федерации, выделенные в тексте стандарта курсивом.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
Параметры ламп из раздела 2 МЭК 60188:2001 "Листы с параметрами" сведены в таблицы 1, 2 и 3, а характеристики образцовых измерительных дросселей - в таблицу A.1 в соответствии с требованиями раздела 4 ГОСТ Р 1.5-2004 и для удобства пользования стандартом, в связи с чем исключен раздел 2. Кроме того, исключены требования к лампам с цоколями E26 и E39, поскольку их не изготавливают в Российской Федерации.
Приложение B "Методы измерения световых и электрических параметров" заменено ссылкой на ГОСТ 17616-82 "Лампы электрические. Методы измерения электрических и световых параметров", поскольку в нем аналогичные методы изложены более подробно и точно. Исключено примечание к пункту A.2 как относящееся к специальным требованиям Японии при проведении испытаний.
Введены Приложение C "Схема включения ламп при испытаниях на стабильность работы при быстром понижении напряжения источника питания", Приложение E "Сопоставление структуры настоящего стандарта со структурой примененного в нем международного стандарта" и Приложение F "Сведения о соответствии ссылочных международных стандартов национальным стандартам Российской Федерации, использованным в настоящем стандарте в качестве нормативных ссылок".
1. Общие положения
1.1. Область применения
Настоящий стандарт устанавливает эксплуатационные требования к ртутным лампам высокого давления (далее - лампы) для общего освещения с люминофорным покрытием, корректирующим красное отношение, или без него.
Требования безопасности ламп - по ГОСТ Р 52713.
1.2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р МЭК 923-98. Устройства для ламп. Аппараты пускорегулирующие для разрядных ламп (кроме трубчатых люминесцентных ламп). Требования к рабочим характеристикам
ГОСТ Р 52713-2007 (МЭК 62035:1999). Лампы разрядные (кроме люминесцентных ламп). Требования безопасности
&ГОСТ 17616-82. Лампы электрические. Методы измерения электрических и световых параметров
ГОСТ 23198-94. Лампы электрические. Методы измерения спектральных и цветовых характеристик&
ГОСТ 28108-89. Цоколи для источников света. Типы, основные и присоединительные размеры, калибры.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
1.3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
1.3.1. Ртутная лампа высокого давления (high-pressure mercury vapour lamp): высокоинтенсивная разрядная лампа, в которой основная часть света генерируется непосредственно или косвенно излучением паров ртути при парциальном давлении более 100 кПа &(750 мм рт. ст.)&.
Примечание. Этот термин применим к прозрачным, покрытым слоем люминофора (ртутным люминесцентным) лампам и лампам смешанного света. В люминесцентных ртутных разрядных лампах свет создается частично разрядом в парах ртути и частично слоем люминофора, возбуждаемого ультрафиолетовым излучением разряда. &В лампах смешанного света свет создается частично разрядом в парах ртути и частично излучением вольфрамового тела накала.&
1.3.2. Номинальное значение (nominal value): значение характеристики, используемое для обозначения или идентификации лампы.
1.3.3. Расчетное значение (rated value): значение характеристики лампы при заданных рабочих условиях.
Примечание. Значения характеристики лампы и рабочие условия установлены в настоящем стандарте.
1.3.4. Напряжение зажигания лампы (lamp starting voltage): значение напряжения, при котором лампа зажигается.
1.3.5. Наименьшее напряжение холостого хода для стабильной работы (minimum open circuit voltage for stable operation): значение наименьшего напряжения холостого хода, которое обеспечивается индуктивным пускорегулирующим аппаратом для стабильной работы лампы.
1.3.6. Начальные значения (initial readings): значения характеристик зажигания лампы, полученные в результате измерений до отжига, и значения электрических и световых параметров, полученные в результате измерений после отжига.
1.3.7. Красное отношение (red ratio): отношение светового потока лампы, излучаемого в красной области видимого спектра, к полному световому потоку.
Примечание. В соответствии с настоящим стандартом красная часть определяется областью видимого спектра с длиной волны свыше 600 нм.
1.3.8. Дроссель образцовый измерительный; ДОИ (reference ballast): специальный пускорегулирующий аппарат индуктивного типа, удовлетворяющий требованиям ГОСТ Р МЭК 923, являющийся элементом сравнения при испытании пускорегулирующего аппарата, а также предназначенный для испытаний ламп при стандартных условиях, главная особенность которого состоит в том, что при расчетной частоте он имеет стабильное отношение напряжения к току, мало зависящее от колебаний тока, температуры и от внешних магнитных полей.
1.3.9. Ток калибровки дросселя образцового измерительного (calibration current of a reference ballast): значение тока, при котором проводят калибровку и проверку дросселя образцового измерительного.
1.4. Требования к лампам
1.4.1. Общие положения
Лампы должны быть сконструированы таким образом, чтобы их характеристики были надежны при правильной эксплуатации, что обеспечивается соответствием ламп требованиям настоящего стандарта.
Для классификации ламп по расчетному напряжению используют следующие обозначения:
&ВН& (HV) (высокое напряжение на лампе) - диапазон напряжений на лампе от 70 до 180 В;
&СВН& (EHV) (сверхвысокое напряжение на лампе) - напряжение на лампе более 180 В.
1.4.2. Размеры
Габаритные размеры ламп, обозначения которых приведены на рисунке 1, должны соответствовать указанным в таблице 1.
D - диаметр колбы; L - длина лампы
Рисунок 1. Лампа ртутная высокого давления
&Примечание. Размеры измеряют любыми средствами измерений, обеспечивающими требуемую чертежами точность измерения.&
Таблица 1
-------------T-----------T----------T---------------------T---------------¬
¦Номинальная ¦Обозначение¦Тип цоколя¦ Размеры, мм, ¦ Номер листа ¦
¦мощность, Вт¦ лампы ¦ ¦ не более ¦ МЭК 60188 ¦
