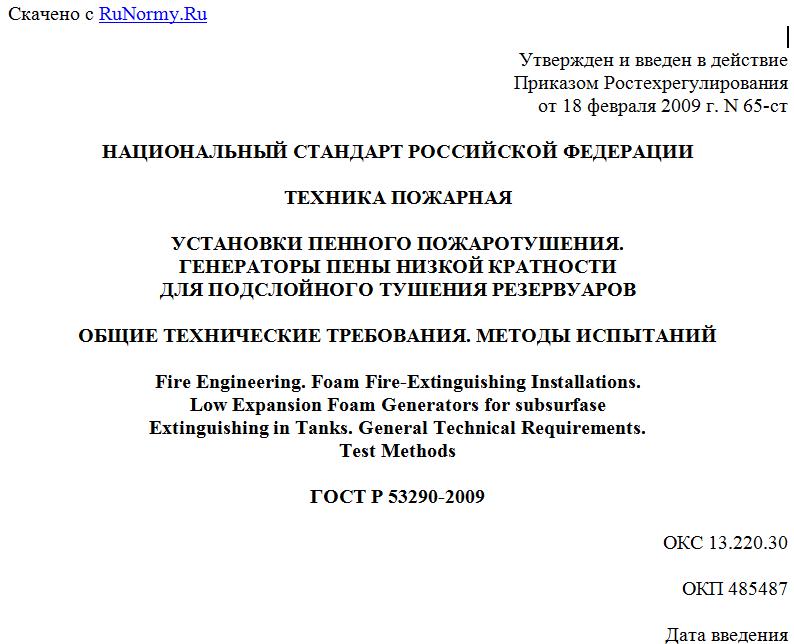

Утвержден и введен в действие
Приказом Ростехрегулирования
от 18 февраля 2009 г. N 65-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕХНИКА ПОЖАРНАЯ
УСТАНОВКИ ПЕННОГО ПОЖАРОТУШЕНИЯ.
ГЕНЕРАТОРЫ ПЕНЫ НИЗКОЙ КРАТНОСТИ
ДЛЯ ПОДСЛОЙНОГО ТУШЕНИЯ РЕЗЕРВУАРОВ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ. МЕТОДЫ ИСПЫТАНИЙ
Fire Engineering. Foam Fire-Extinguishing Installations.
Low Expansion Foam Generators for subsurfase
Extinguishing in Tanks. General Technical Requirements.
Test Methods
ГОСТ Р 53290-2009
ОКС 13.220.30
ОКП 485487
Дата введения
1 января 2010 года
с правом досрочного применения
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан ФГУ ВНИИПО МЧС России.
2. Внесен Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 февраля 2009 г. N 65-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на высоконапорные пеногенераторы (далее - генераторы), предназначенные для получения из водного раствора пенообразователя воздушно-механической пены низкой кратности в установках подслойного пожаротушения резервуаров.
Настоящий стандарт устанавливает общие технические требования к высоконапорным пеногенераторам, номенклатуру показателей и методы их оценки.
Настоящий стандарт может применяться при сертификационных испытаниях генераторов пены низкой кратности для подслойного тушения резервуаров.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 50408-92. Пеносмесители. Технические условия
ГОСТ Р 51114-97. Установки пенного пожаротушения автоматические. Дозаторы. Общие технические требования. Методы испытаний
ГОСТ 2.601-68. Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 9.032-74. Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 9.302-88. Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические. Методы контроля
ГОСТ 9.303-84. Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические. Общие требования к выбору
ГОСТ 12.2.003-91. Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.2.037-78. Система стандартов безопасности труда. Техника пожарная. Требования безопасности
ГОСТ 12.2.047-86. Система стандартов безопасности труда. Пожарная техника. Термины и определения
ГОСТ 12.4.009-83. Пожарная техника для защиты объектов. Основные виды. Размещение и обслуживание
ГОСТ 15.001-73. Разработка и постановка продукции на производство. Основные положения
ГОСТ 27.410-87. Надежность в технике. Методы контроля показателей надежности и планы контрольных испытаний на надежность
ГОСТ 166-89. Штангенциркули. Технические условия
ГОСТ 427-75. Линейки измерительные металлические. Технические условия
ГОСТ 4.99-83. Система показателей качества продукции. Пенообразователи для тушения пожаров. Номенклатура показателей
ГОСТ 14192-77. Маркировка грузов
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнение для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Установка пенного пожаротушения: установка пожаротушения, в которой в качестве огнетушащего вещества используют воздушно-механическую пену, получаемую из водного раствора пенообразователя.
3.2. Установка подслойного пожаротушения резервуара: установка, обеспечивающая подачу пены низкой кратности через нижний пояс резервуара непосредственно в слой горючей жидкости.
3.3. Высоконапорный пеногенератор: устройство для получения и подачи воздушно-механической пены низкой кратности.
3.4. Пленкообразующий пенообразователь: пенообразователь, огнетушащая способность и устойчивость к повторному воспламенению которого определяются образованием на поверхности нефти и нефтепродуктов водной пленки.
3.5. Коэффициент преобразования давления: коэффициент преобразования рабочего раствора пенообразователя в давление пенной струи, численно равный отношению давления пены к рабочему давлению.
3.6. Рабочее давление: давление раствора пенообразователя перед генератором.
3.7. Кратность пены: по ГОСТ 4.99.
3.8. Пеносмеситель: по ГОСТ 12.2.047.
4. Классификация
4.1. Генераторы подразделяются по расходу раствора пенообразователя, конструкции соединительных устройств и комплектации дополнительными устройствами.
4.2. По расходу пенообразователя генераторы подразделяются на типоразмеры, установленные технической документацией.
4.3. По конструкции соединительных устройств генераторы подразделяются на:
- легкоразъемные переносные;
- стационарные с фланцевыми соединениями.
4.4. По комплектации дополнительными устройствами генераторы могут быть:
- без дополнительных устройств;
- с пеносмесителем;
- с обратным клапаном на линии подачи воздуха;
- с обратным клапаном для предотвращения слива горючего через генератор.
5. Технические требования
5.1. Основные показатели
Генераторы должны соответствовать требованиям ГОСТ 12.2.003, ГОСТ 12.2.037, ГОСТ 12.4.009 и технической документации на конкретный тип изделий, утвержденной в установленном порядке.
5.2. Характеристики
5.2.1. Основные параметры генераторов, установленные технической документацией на конкретный тип изделий, должны соответствовать значениям, приведенным в таблице 1.
Таблица 1
-----------------------------------------------------T-----------¬
¦ Параметр ¦ Значения ¦
¦ ¦ параметра ¦
+----------------------------------------------------+-----------+
¦ -2 ¦ ¦
¦Рабочее давление, МПа (кгс x см ), не менее <*> ¦0,9 +/- 0,1¦
¦ ¦ (9 +/- 1) ¦
+----------------------------------------------------+-----------+
¦Коэффициент преобразования давления, %, не менее: ¦ ¦
¦- для резервуаров высотой до 12 м ¦ 30 ¦
¦- резервуаров высотой 12 м и выше ¦ 40 ¦
+----------------------------------------------------+-----------+
¦Производительность генератора по раствору ¦ 10 ¦
¦ -1 ¦ ¦
¦пенообразователя, л x с , не менее ¦ ¦
+----------------------------------------------------+-----------+
¦Кратность пены, не менее ¦ 4 ¦
