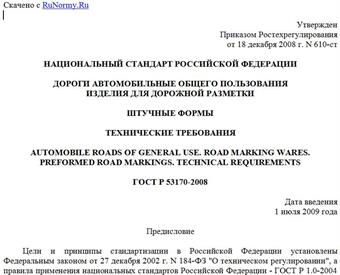

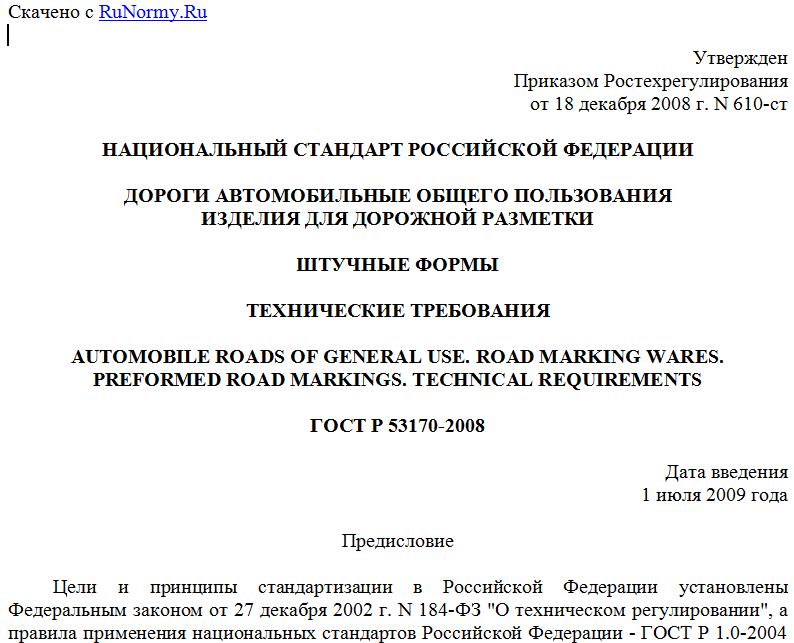

Утвержден
Приказом Ростехрегулирования
от 18 декабря 2008 г. N 610-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ
ИЗДЕЛИЯ ДЛЯ ДОРОЖНОЙ РАЗМЕТКИ
ШТУЧНЫЕ ФОРМЫ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
AUTOMOBILE ROADS OF GENERAL USE. ROAD MARKING WARES.
PREFORMED ROAD MARKINGS. TECHNICAL REQUIREMENTS
ГОСТ Р 53170-2008
Дата введения
1 июля 2009 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"
Сведения о стандарте
1. Разработан Московским автомобильно-дорожным институтом (Государственным техническим университетом), ООО НПЦ "М Дорконтроль".
2. Внесен Техническим комитетом по стандартизации ТК 418 "Дорожное хозяйство".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 декабря 2008 г. N 610-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на штучные формы, применяемые для устройства горизонтальной дорожной разметки проезжей части автомобильных дорог общего пользования в соответствии с ГОСТ Р 51256 и ГОСТ Р 52289, и устанавливает технические требования к ним.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 51256-99. Технические средства организации дорожного движения. Разметка дорожная. Типы и основные параметры. Общие технические требования
ГОСТ Р 52289-2004. Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств
ГОСТ Р 52575-2006. Дороги автомобильные общего пользования. Материалы для дорожной разметки. Технические требования
ГОСТ 12.4.011-89. Система стандартов безопасности труда. Средства защиты работающих. Общие требования и классификация
ГОСТ 12.4.103-83. Система стандартов безопасности труда. Одежда специальная защитная, средства индивидуальной защиты ног и рук. Классификация
ГОСТ 14192-96. Маркировка грузов
ГОСТ 19433-88. Грузы опасные. Классификация и маркировка.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Штучные формы: изделия, изготовляемые из пластичных материалов в заводских условиях, предназначенные для устройства горизонтальной дорожной разметки по ГОСТ Р 52575 на автомобильных дорогах и улицах с усовершенствованным покрытием.
3.2. Класс разметочного материала: характеристика материала для разметки дорог, определяющая его свойства по нормируемому параметру.
Примечания:
1. Класс разметочного материала имеет буквенное обозначение.
2. Цифрами определяется группа требований по данному параметру.
4. Обозначения
В настоящем стандарте применены следующие обозначения в соответствии с ГОСТ Р 52575:
- коэффициент яркости поверхности дорожной разметки, %;
- коэффициент яркости при диффузном освещении, ;
X, Y, Z - промежуточные координаты цвета;
x и y - координаты цветности;
В, ВТ, ТР - классы разметочных материалов по нормируемым параметрам.
5. Технические требования
5.1. Требования к штучным формам для дорожной разметки
5.1.1. Штучные формы для дорожной разметки должны соответствовать требованиям настоящего стандарта и ГОСТ Р 51256.
5.1.2. Геометрические размеры в плане элементов штучных форм должны соответствовать ГОСТ Р 51256, при этом допустимые отклонения не должны превышать 5 мм.
5.1.3. Толщина штучных форм не должна превышать 6 мм.
5.2. Требования к материалу для изготовления штучных форм для дорожной разметки
5.2.1. Для изготовления штучных форм для дорожной разметки применяют термопластичные материалы. Материал должен соответствовать требованиям ГОСТ Р 51256 и ГОСТ Р 52575.
5.2.2. Координаты цветности x, y штучных форм должны находиться в соответствующих цветовых областях, приведенных в таблице 1.
Таблица 1
--------------T-----------T-----------------------------------------------¬
¦ Цвет ¦Обозначение¦ Координаты угловых точек (1 - 4) цветовых ¦
¦ ¦ координат ¦ областей дорожной разметки ¦
¦ ¦ +-----------T-----------T-----------T-----------+
¦ ¦ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦
+-------------+-----------+-----------+-----------+-----------+-----------+
¦Белый ¦x ¦0,355 ¦0,305 ¦0,285 ¦0,335 ¦
¦ ¦y ¦0,355 ¦0,305 ¦0,325 ¦0,375 ¦
+-------------+-----------+-----------+-----------+-----------+-----------+
¦Желтый ¦x ¦0,443 ¦0,545 ¦0,465 ¦0,389 ¦
¦ ¦y ¦0,399 ¦0,455 ¦0,535 ¦0,431 ¦
+-------------+-----------+-----------+-----------+-----------+-----------+
¦Оранжевый ¦x ¦0,506 ¦0,570 ¦0,610 ¦0,585 ¦
¦ ¦y ¦0,404 ¦0,429 ¦0,390 ¦0,375 ¦
L-------------+-----------+-----------+-----------+-----------+------------
5.2.3. Коэффициент яркости штучных форм должен соответствовать значениям, указанным в таблице 2, с учетом класса, определяющего требования к данному параметру.
Таблица 2
-----------------------T---------------------T----------------------------¬
¦ Цвет ¦ Класс ¦Коэффициент яркости бета , %¦
¦ ¦ ¦ v ¦
+----------------------+---------------------+----------------------------+
¦Белый ¦B6 ¦70 - 79 ¦
¦ ¦B7 ¦Более 80 ¦
+----------------------+---------------------+----------------------------+
¦Желтый ¦B3 ¦40 - 49 ¦
¦ ¦B4 ¦50 - 59 ¦
+----------------------+---------------------+----------------------------+
¦Оранжевый ¦B2 ¦30 - 39 ¦
¦ ¦B3 ¦40 - 49 ¦
L----------------------+---------------------+-----------------------------
5.2.4. Время отверждения штучных форм должно соответствовать значениям, указанным в таблице 3, с учетом класса, определяющего требования к данному параметру.
Таблица 3
---------------------------------T----------------------------------------¬
¦ Класс ¦ Время отверждения, мин. ¦
+--------------------------------+----------------------------------------+
¦ВТ1 ¦10 - 20 ¦
¦ВТ2 ¦5 - 9 ¦
