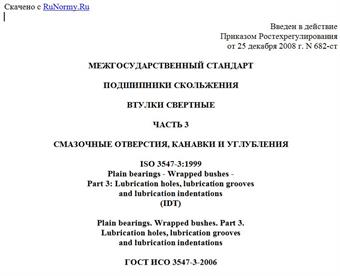

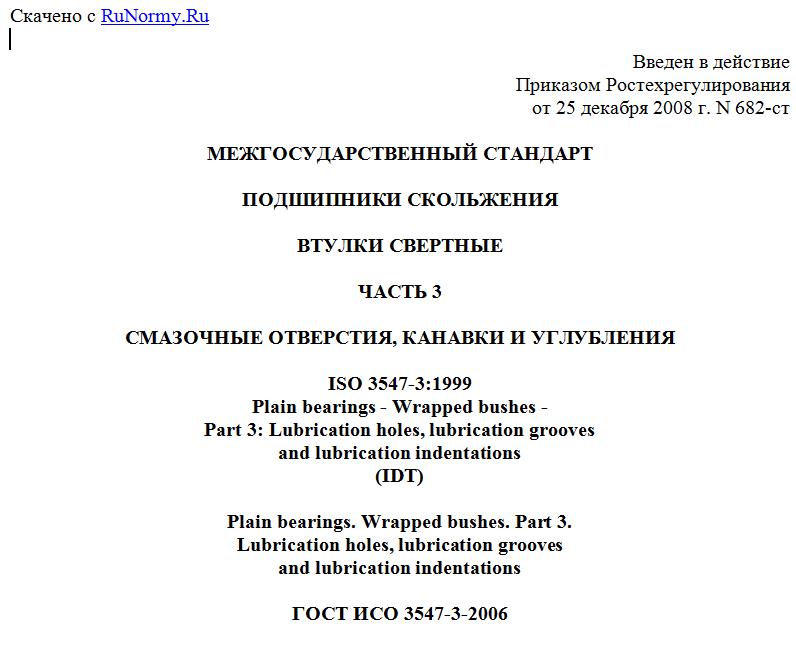

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПОДШИПНИКИ СКОЛЬЖЕНИЯ
ВТУЛКИ СВЕРТНЫЕ
ЧАСТЬ 3
СМАЗОЧНЫЕ ОТВЕРСТИЯ, КАНАВКИ И УГЛУБЛЕНИЯ
ISO 3547-3:1999
Plain bearings - Wrapped bushes -
Part 3: Lubrication holes, lubrication grooves
and lubrication indentations
(IDT)
Plain bearings. Wrapped bushes. Part 3.
Lubrication holes, lubrication grooves
and lubrication indentations
ГОСТ ИСО 3547-3-2006
Группа Г16
МКС 21.100.10
ОКП 41 8210
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ) Федерального агентства по техническому регулированию и метрологии на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Межгосударственным техническим комитетом по стандартизации МТК 344 "Подшипники скольжения".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 29 от 24 июня 2006 г.).
За принятие проголосовали:
---------------------T----------------------T-----------------------------¬
¦Краткое наименование¦ Код страны по ¦ Сокращенное наименование ¦
¦ страны по ¦ МК (ИСО 3166) 004-97 ¦ национального органа ¦
¦МК (ИСО 3166) 004-97¦ ¦ по стандартизации ¦
+--------------------+----------------------+-----------------------------+
¦Азербайджан ¦ AZ ¦Азстандарт ¦
¦Армения ¦ AM ¦Минторгэкономразвития ¦
¦Беларусь ¦ BY ¦Госстандарт Республики ¦
¦ ¦ ¦Беларусь ¦
¦Грузия ¦ GE ¦Грузстандарт ¦
¦Казахстан ¦ KZ ¦Госстандарт Республики ¦
¦ ¦ ¦Казахстан ¦
¦Киргизия ¦ KG ¦Кыргызстандарт ¦
¦Молдова ¦ MD ¦Молдова-Стандарт ¦
¦Российская Федерация¦ RU ¦Федеральное агентство ¦
¦ ¦ ¦по техническому регулированию¦
¦ ¦ ¦и метрологии ¦
¦Таджикистан ¦ TJ ¦Таджикстандарт ¦
¦Туркменистан ¦ TM ¦Главгосслужба ¦
¦ ¦ ¦"Туркменстандартлары" ¦
¦Узбекистан ¦ UZ ¦Узстандарт ¦
¦Украина ¦ UA ¦Госпотребстандарт Украины ¦
L--------------------+----------------------+------------------------------
4. Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 3547:1999 "Подшипники скольжения. Втулки свертные. Часть 3. Смазочные отверстия, канавки и углубления" (ISO 3547-3:1999 "Plain bearings - Wrapped bushes - Part 3: Lubrication holes, lubrication, grooves and lubrication indentations, IDT).
5. Приказом Федерального агентства по техническому регулированию и метрологии от 25 декабря 2008 г. N 682-ст межгосударственный стандарт ГОСТ ИСО 3547-3-2006 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2009 г.
6. Взамен ГОСТ 27672-88 в части смазочных отверстий, канавок и углублений.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
1. Область применения
Настоящий стандарт устанавливает размеры смазочных отверстий, канавок и углублений на свертных втулках, изготовленных из сплошного и многослойного подшипникового материала.
Свертные втулки со смазочными отверстиями, канавками и углублениями в соответствии с настоящим стандартом могут быть поставлены размерами согласно ИСО 3547-1 и изготовлены из материалов согласно ИСО 3547-4.
Смазочные отверстия, канавки и углубления могут быть получены на гладкой полосе металла до операции прокатки. Допустимы размерные изменения, вызванные прокаткой полосы металла. На подложке втулки могут проявляться следы смазочных канавок и рельефа отверстия, производимых штамповкой. Допустимы незначительные трещины в подшипниковом материале смазочных канавок и углублений при условии отсутствия отделения небольших частиц.
Втулки серии C в соответствии с ИСО 3547-1 могут быть с утолщением вдоль любой стороны смазочных канавок, вызванное операцией штамповки.
Особенности данных контроля наружного и внутреннего диаметров - по ИСО 3547-2.
Размеры без допусков приведены только для справок и могут быть наряду с размерами, которые не оговорены, выполнены по усмотрению изготовителя.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ИСО 3547-1:1999. Подшипники скольжения. Втулки свертные. Часть 1. Размеры (ГОСТ ИСО 3547-1:2006, IDT)
ИСО 3547-2:1999. Подшипники скольжения. Втулки свертные. Часть 2. Данные для контроля наружного и внутреннего диаметров (ГОСТ ИСО 3547-2-2006, IDT)
ИСО 3547-4:1999. Подшипники скольжения. Втулки свертные. Часть 4. Материалы (ГОСТ ИСО 3547-4-2006, IDT)
ИСО 4378-1:1997. Подшипники скольжения. Термины, определения и классификация. Часть 1. Конструкция, подшипниковые материалы и их свойства (ГОСТ ИСО 4378-1-2006, IDT).
3. Термины и определения
В настоящем стандарте применены термины по ИСО 4378-1.
4. Смазочные отверстия
Расположение и номинальные размеры смазочного отверстия типа L приведены на рисунках 1 и 2 и в таблице 1. Смазочные отверстия не должны располагаться в заштрихованных участках, указанных на рисунке 2.
Рисунок 1
Рисунок 2
Таблица 1
В миллиметрах
--------------------T--------T-----------------------------------¬
¦ D ¦ d <1> ¦ n +/- 0,5 ¦
¦ i ¦ L ¦ 1 ¦
¦ ¦ +------------------T----------------+
¦ ¦ ¦ Серии A, B, D, W ¦ Серия C ¦
¦ ¦ ¦ по ИСО 3547-1 ¦ по ИСО 3547-1 ¦
+-------------------+--------+------------------+----------------+
¦Св. 14 до 22 включ.¦ 3 ¦ 4 ¦ 5 ¦
¦ " 22 " 40 " ¦ 4 ¦ 5 ¦ 6 ¦
¦ " 40 " 50 " ¦ 5 ¦ 6 ¦ 7 ¦
¦ " 50 " 100 " ¦ 6 ¦ 7 ¦ 8 ¦
¦ " 100 ¦ 7 ¦ 8 ¦ 9 ¦
+-------------------+--------+------------------+----------------+
¦ <1> Минимальный размер после штамповки. ¦
L-----------------------------------------------------------------
