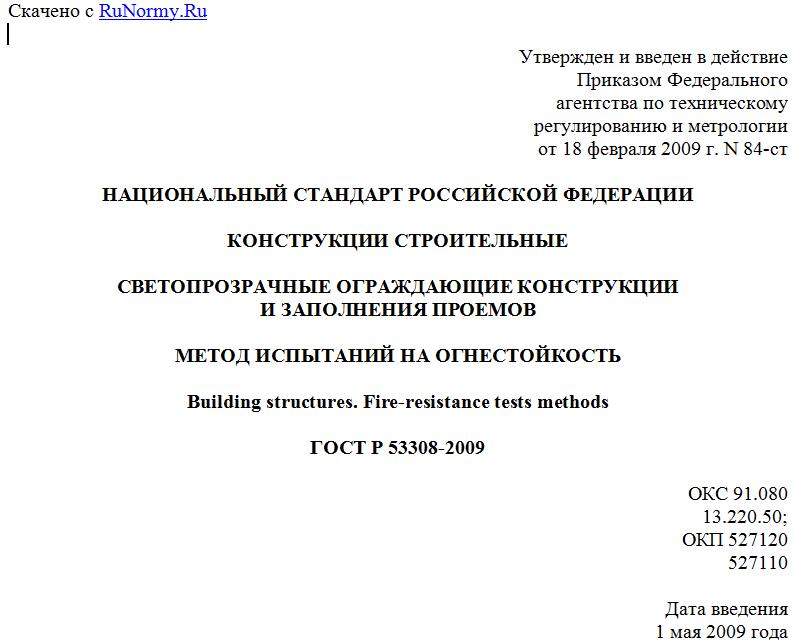

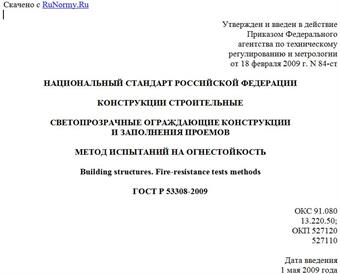

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 18 февраля 2009 г. N 84-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНСТРУКЦИИ СТРОИТЕЛЬНЫЕ
СВЕТОПРОЗРАЧНЫЕ ОГРАЖДАЮЩИЕ КОНСТРУКЦИИ
И ЗАПОЛНЕНИЯ ПРОЕМОВ
МЕТОД ИСПЫТАНИЙ НА ОГНЕСТОЙКОСТЬ
Building structures. Fire-resistance tests methods
ГОСТ Р 53308-2009
ОКС 91.080
13.220.50;
ОКП 527120
527110
Дата введения
1 мая 2009 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан ФГУ ВНИИПО МЧС России, ГУП ЦНИИСК им. Кучеренко Госстроя России при участии ФГУП ЦНС Госстроя России.
2. Внесен Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 февраля 2009 г. N 84-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
1.1. Настоящий стандарт устанавливает метод испытания на огнестойкость (в том числе и для целей сертификации):
- наружных ненесущих (фасадных) стен, перегородок, фрагментов горизонтальных конструкций (покрытий и перекрытий) со светопропускающими элементами;
- дверей, ворот, люков (далее - дверей) со светопропускающими элементами площадью более 25% от площади проема в свету, а также окон, предназначенных для заполнения проемов в противопожарных преградах.
1.2. Настоящий стандарт применяется совместно с ГОСТ 30247.0, ГОСТ 30247.1, ГОСТ 30247.2-97.
1.3. Настоящий стандарт не распространяется на испытания дверей шахт лифтов.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.1.004-91*. Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.019-79*. Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ 12.1.033-81. Пожарная безопасность. Термины и определения
ГОСТ 30247.0-94. Конструкции строительные. Методы испытаний на огнестойкость. Общие требования
ГОСТ 30247.1-94. Конструкции строительные. Методы испытаний на огнестойкость. Несущие и ограждающие конструкции
ГОСТ 30247.2-97. Конструкции строительные. Методы испытаний на огнестойкость. Двери и ворота
СТ СЭВ 383.87. Пожарная безопасность в строительстве. Термины и определения.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. светопрозрачная ограждающая конструкция: Конструкция (стена, перегородка и т.д.) со светопропускающими элементами, предназначенная для ограждения или разделения объемов (помещений) здания.
3.2. светопрозрачное заполнение проема: Конструкция (дверь) со светопропускающими элементами, служащая для заполнения проемов в стенах, перегородках, покрытиях, перекрытиях.
3.3. светопропускающий элемент: Элемент конструкции, обеспечивающий естественное освещение объема или помещения и имеющий коэффициент светопропускания больше нуля при нормальных условиях эксплуатации.
4. Сущность метода
Сущность метода испытаний заключается в определении времени от начала одностороннего теплового воздействия при стандартном температурном режиме на образец для испытаний (далее - образец) до наступления одного из нормируемых предельных состояний по огнестойкости в соответствии с настоящим стандартом.
5. Предельные состояния
При испытаниях образцов светопрозрачных ограждающих конструкций и заполнений проемов различают следующие предельные состояния.
5.1. Потеря несущей способности R вследствие обрушения конструкции или возникновения предельных деформаций в соответствии с ГОСТ 30247.1-94.
5.2. Потеря целостности E вследствие:
а) появления устойчивого пламени на необогреваемой поверхности образца длительностью 10 с и более;
б) воспламенения или возникновения тления со свечением ватного тампона в результате воздействия огня или горячих газов, проникающих через зазоры, щели, отверстия, притворы, лабиринты и т.п.;
в) образования в конструкции образца сквозных отверстий (щелей) с размерами, позволяющими щупу диаметром (6 +/- 1) мм проникать и перемещаться вдоль отверстия (щели) на расстояние не менее 150 мм, или щупу диаметром (25 +/- 1) мм беспрепятственно проникать в сквозные отверстия.
5.3. Потеря теплоизолирующей способности I вследствие:
а) повышения температуры на необогреваемой поверхности конструкции в среднем более чем на 140 °C или в любой контролируемой точке этой поверхности более чем на 180 °C в сравнении с температурой конструкции до испытания;
б) достижения температуры 300 °C (независимо от начальной температуры конструкции до испытания) на необогреваемой поверхности коробки конструкции заполнения проема или рамы светопрозрачной ограждающей конструкции, примыкающих к основным строительным конструкциям.
5.4. Потеря теплоизолирующей способности W вследствие достижения допустимой величины плотности потока теплового излучения, равной 3,5 кВт/м2 (с отклонением +/- 5%), измерения проводятся на расстоянии 0,5 м от необогреваемой поверхности конструкции.
5.5. При нормировании пределов огнестойкости светопрозрачных ограждающих конструкций и заполнений проемов используют следующие предельные состояния:
- для ненесущих наружных (фасадных) стен, окон - потеря целостности E;
- для перегородок и дверей - потеря целостности E и теплоизолирующей способности I, W;
- для покрытий - потеря несущей способности R и целостности E;
- для перекрытий - потеря несущей способности R, целостности E и теплоизолирующей способности I.
6. Стендовое оборудование и измерительная аппаратура
6.1. Для проведения испытаний используются:
- испытательная установка (печь) с системой подачи и сжигания топлива - по ГОСТ 30247.0;
- система дымовых каналов с регулирующим устройством, обеспечивающая избыточное давление в огневой камере печи;
- монтажное приспособление для установки испытываемого образца на печи, обеспечивающее соблюдение условий крепления образца;
- система измерения и регистрации температуры и давления;
- система измерения плотности потока теплового излучения.
6.2. Конструкция печи должна обеспечивать возможность теплового воздействия на светопрозрачную ограждающую конструкцию или заполнение проема с одной стороны.
6.3. Монтажное приспособление (часть ограждающей конструкции), в которое установлена светопрозрачная ограждающая конструкция или заполнение проема, должно иметь предел огнестойкости выше, чем у испытываемого образца.
7. Температурный режим и давление в печи
7.1. Температурный режим в печи должен соответствовать требованиям ГОСТ 30247.0.
7.2. Давление в печи должно соответствовать требованиям ГОСТ 30247.1.
8. Образцы для испытаний
8.1. Размеры образцов
Образцы для испытаний должны иметь проектные размеры.
Если образцы проектных размеров испытать не представляется возможным, то допускается испытывать образцы следующих размеров:
- для вертикальных конструкций: высота - (2800 +/- 5) мм, ширина - (2600 +/- 5) мм;
- для горизонтальных конструкций, опирающихся по двум сторонам: длина - (4000 +/- 5) мм, ширина - (2000 +/- 5) мм;
- для горизонтальных конструкций, опирающихся по четырем сторонам: длина - (4000 +/- 5) мм, ширина - (2800 +/- 5) мм.
8.2. Количество образцов
Для испытания конструкции одного типа должны быть изготовлены два одинаковых образца.
8.3. Комплектность образцов
8.3.1. Образцы для испытаний должны быть изготовлены, укомплектованы и собраны в соответствии с технической документацией, а также оснащены всеми
