"ГОСТ Р 52034-2008. Изоляторы керамические опорные на напряжение свыше 1000 В. Общие технические условия"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

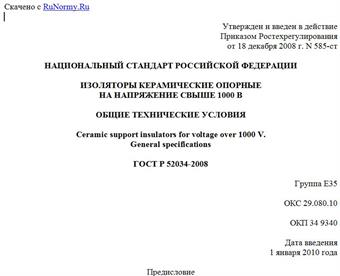

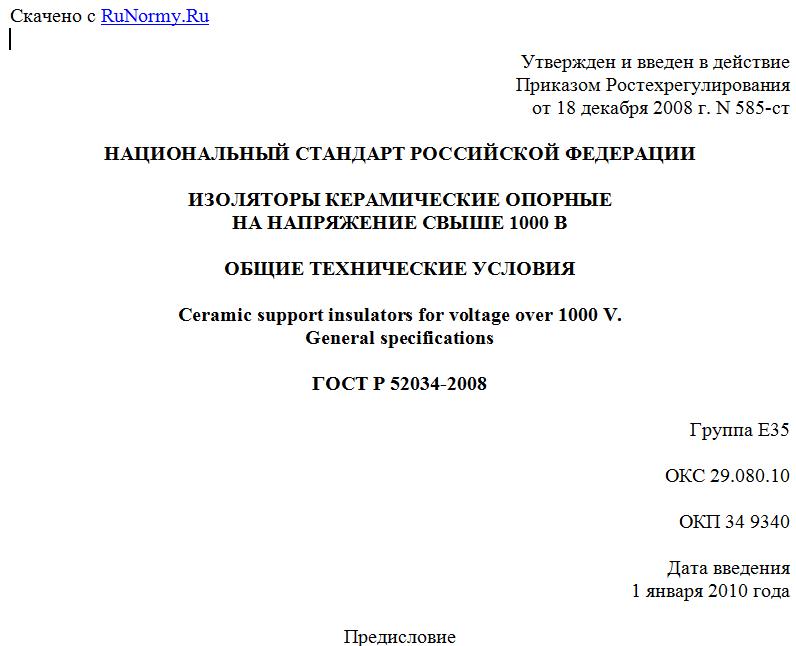

Утвержден и введен в действие
Приказом Ростехрегулирования
от 18 декабря 2008 г. N 585-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ИЗОЛЯТОРЫ КЕРАМИЧЕСКИЕ ОПОРНЫЕ
НА НАПРЯЖЕНИЕ СВЫШЕ 1000 В

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

Ceramic support insulators for voltage over 1000 V.
General specifications

ГОСТ Р 52034-2008

Группа Е35

ОКС 29.080.10

ОКП 34 9340

Дата введения
1 января 2010 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".

Сведения о стандарте

1. Подготовлен Федеральным Государственным Унитарным Предприятием "Всероссийский электротехнический институт имени В.И. Ленина".
2. Внесен Техническим комитетом по стандартизации ТК 37 "Электрооборудование для передачи, преобразования и распределения электроэнергии".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 декабря 2008 г. N 585-ст.
4. Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта МЭК 60168:2001 "Испытания на внутренних и наружных опорных керамических или стеклянных изоляторах для систем с номинальными напряжениями свыше 1000 В" (IEC 60168:2001 "Test on indoor and outdoor post insulators of ceramic material or glass for systems with nominal voltages greater than 1000 V", NEQ).
5. Взамен ГОСТ Р 52034-2003.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

Настоящий стандарт распространяется на керамические армированные опорные изоляторы наружной и внутренней установки, предназначенные для изоляции и крепления токоведущих частей в электрических аппаратах, распределительных устройствах электрических станций и подстанций, КРУ, токопроводах переменного тока напряжением свыше 1000 В частоты до 100 Гц, расположенных на высоте до 1000 м над уровнем моря.
Предельные температуры окружающего воздуха, при которых допустима работа изоляторов, должны быть приведены в ТУ на конкретные типы изоляторов. Изоляторы, предназначенные для работы в составе электрических аппаратов, КРУ и токопроводов, по предельно допустимым температурам окружающего воздуха должны соответствовать требованиям к электрооборудованию, КРУ и токопроводам.
Настоящий стандарт распространяется как на одноэлементные опорные изоляторы, так и на составные конструкции из изоляторов стержневого типа.
Настоящий стандарт не распространяется на изоляторы штыревого типа.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 9.316-2006. Единая система защиты от коррозии и старения. Покрытия термодиффузионные цинковые на крепежных и других мелких изделиях. Общие требования и методы контроля
ГОСТ 9.307-89. Единая система защиты от коррозии и старения. Покрытия цинковые горячие. Общие требования и методы контроля
ГОСТ 12.2.007.3-75. Система стандартов безопасности труда. Электротехнические устройства на напряжение свыше 1000 В. Требования безопасности
ГОСТ 20.57.406-81. Комплексная система контроля качества. Изделия электронной техники, квантовой электроники и электротехнические. Методы испытаний
ГОСТ 481-80. Паронит и прокладки из него. Технические условия
ГОСТ 977-88. Отливки стальные. Общие технические условия
ГОСТ 1033-79. Смазка, солидол жировой. Технические условия
ГОСТ 1131-76. Сплавы алюминиевые деформируемые в чушках. Технические условия
ГОСТ 1414-75. Прокат из конструкционной стали высокой обрабатываемости резанием. Технические условия
ГОСТ 1516.2-97. Электрооборудование и электроустановки переменного тока на напряжение 3 кВ и выше. Общие методы испытаний электрической прочности изоляции
ГОСТ 1516.3-96. Электрооборудование переменного тока на напряжение от 1 до 750 кВ. Требования к электрической прочности изоляции
ГОСТ 1583-93. Сплавы алюминиевые литейные. Технические условия
ГОСТ 2697-83. Пергамин кровельный. Технические условия
ГОСТ 2789-73. Шероховатость поверхности. Параметры и характеристики
ГОСТ 2991-85. Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия
ГОСТ 5244-79. Стружка древесная. Технические условия
ГОСТ 5781-82. Сталь горячекатаная для армирования железобетонных конструкций. Технические условия
ГОСТ 5862-79. Изоляторы и покрышки керамические на напряжение свыше 1000 В. Общие технические условия
ГОСТ 6267-74. Смазка ЦИАТИМ-201. Технические условия
ГОСТ 9920-89 (МЭК 694-80, МЭК 815-86). Электроустановки переменного тока на напряжение от 3 до 750 кВ. Длина пути утечки внешней изоляции
ГОСТ 10178-85. Портландцемент и шлакопортландцемент. Технические условия
ГОСТ 10198-91. Ящики деревянные для грузов массой свыше 200 до 20000 кг. Общие технические условия
ГОСТ 10390-86. Электрооборудование на напряжение свыше 3 кВ. Методы испытаний внешней изоляции в загрязненном состоянии
ГОСТ 14192-96. Маркировка грузов
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15543.1-89. Изделия электротехнические. Общие требования в части стойкости к климатическим внешним воздействующим факторам
ГОСТ 15846-2002. Продукция, отправляемая в районы Крайнего Севера и приравненные к ним местности. Упаковка, маркировка, транспортирование и хранение
ГОСТ 17412-72. Изделия электротехнические для районов с холодным климатом. Технические требования, приемка и методы испытаний
ГОСТ 18321-73. Статистический контроль качества. Методы случайного отбора выборок штучной продукции
ГОСТ 18620-86. Изделия электротехнические. Маркировка
ГОСТ 20419-83. Материалы керамические электротехнические. Классификация и технические требования
ГОСТ 23216-78. Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний
ГОСТ 26093-84. Изоляторы керамические. Методы испытаний
ГОСТ 26358-84. Отливки из чугуна. Общие технические условия
ГОСТ 26663-85. Пакеты транспортные. Формирование с применением средств пакетирования. Общие технические требования.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения, обозначения и сокращения

3.1. В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1. Категория размещения: характеристика места размещения изолятора соответствующего климатического исполнения при эксплуатации.
3.1.2. Климатическое исполнение: совокупность требований к конструкции изолятора в части воздействия климатических факторов внешней среды и их номинальных значений для эксплуатации в пределах данной географической зоны, транспортирования и хранения.
3.1.3. Изолятор: устройство, предназначенное для электрической изоляции и механического крепления оборудования или проводников, которые находятся под разностью потенциалов.
3.1.4. Изолятор внутренней установки: изолятор категории размещения 2 или 3 по ГОСТ 15150.
3.1.5. Изолятор наружной установки: изолятор категории размещения 1 по ГОСТ 15150.
3.1.6. Стержневой изолятор: опорный изолятор со сплошным телом в форме цилиндра или усеченного конуса, неподвижно соединенным с арматурой.
3.1.7. Ребро изолятора: кольцевой выступ на теле изолятора, предназначенный для увеличения длины пути утечки.
Примечание. Ребро может быть с капельницей и без нее.

3.1.8. Арматура изолятора: арматура изолятора, образующая конструктивный элемент изолятора, предназначенный для соединения его с несущей конструкцией или с узлами электрооборудования, или с другим изолятором.
3.1.9. Кривизна изолятора: максимальное расстояние между теоретической осью изолятора и кривой, проходящей через центры всех поперечных сечений ненагруженного изолятора.
3.1.10. Длина пути утечки: кратчайшее расстояние или сумма кратчайших расстояний вдоль поверхности изолятора между двумя проводящими частями, обычно находящимися под воздействием рабочего напряжения.
Примечание. Поверхность цемента или какого-либо другого неизоляционного армирующего состава присоединяющего материала не рассматривается как часть длины пути утечки.

3.1.11. Нормированная удельная длина пути утечки, мм/кВ: длина пути утечки изолятора, отнесенная к наибольшему рабочему напряжению, приложенному к изолятору.
Примечание. Это определение отличается от того определения удельной длины пути утечки, где использовано наибольшее линейное напряжение электрооборудования. Для изоляции оборудования, находящегося под фазным напряжением, рассматриваемое выше определение означает увеличение удельной длины пути утечки в  раз по сравнению со значениями, нормируемыми МЭК 60815 [1].

3.1.12. Перекрытие изолятора: внешний пробивной разряд изолятора или по его поверхности, соединяющей конструктивные элементы, обычно находящиеся под рабочим напряжением.
3.1.13. Пробой (изолятора): разрушающий разряд, проходящий через структуру изоляционного материала изолятора, который приводит к необратимой утрате электрической прочности.
3.1.14. Механическая разрушающая нагрузка: максимальная достигаемая нагрузка в изоляторе при испытаниях в предписанных условиях.
