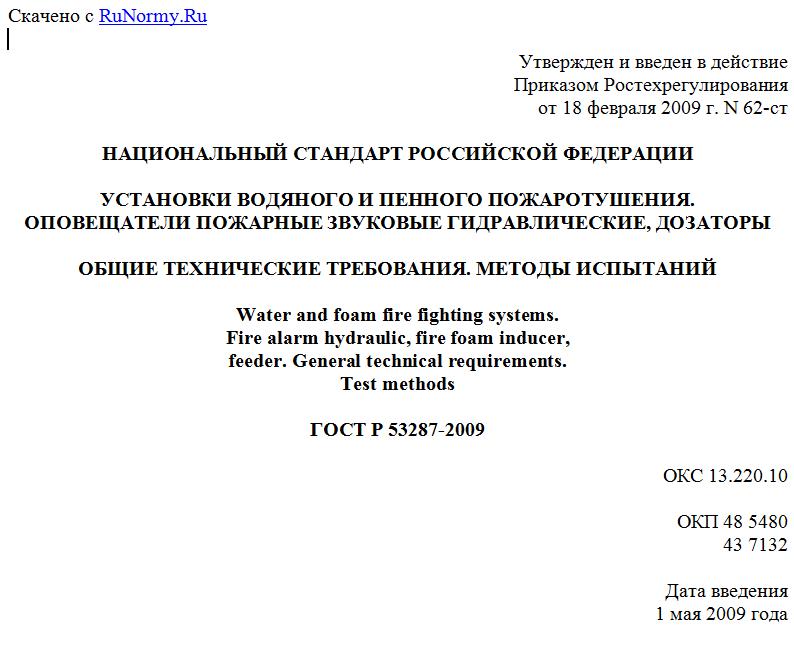

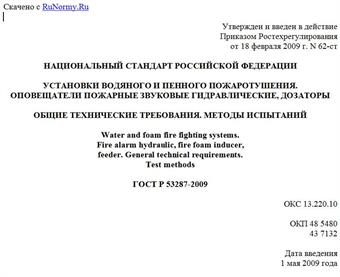

Утвержден и введен в действие
Приказом Ростехрегулирования
от 18 февраля 2009 г. N 62-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
УСТАНОВКИ ВОДЯНОГО И ПЕННОГО ПОЖАРОТУШЕНИЯ.
ОПОВЕЩАТЕЛИ ПОЖАРНЫЕ ЗВУКОВЫЕ ГИДРАВЛИЧЕСКИЕ, ДОЗАТОРЫ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ. МЕТОДЫ ИСПЫТАНИЙ
Water and foam fire fighting systems.
Fire alarm hydraulic, fire foam inducer,
feeder. General technical requirements.
Test methods
ГОСТ Р 53287-2009
ОКС 13.220.10
ОКП 48 5480
43 7132
Дата введения
1 мая 2009 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан ФГУ ВНИИПО МЧС России.
2. Внесен Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 февраля 2009 г. N 62-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на вновь разрабатываемые и выпускаемые оповещатели пожарные звуковые гидравлические (далее - оповещатели) автоматических установок водяного и пенного пожаротушения, предназначенные для оповещения людей о пожаре и о срабатывании пожарного запорного устройства; дозаторы эжекторного типа (далее - дозаторы), предназначенные для дозирования (ввода) пенообразователя (добавок) с плотностью от 1,0 до 1,2 кг/м3 и кинематической вязкостью от 40 до 200 мм2/с в поток воды и устанавливаемые на обводной линии водяного насоса в дренчерных установках пенного пожаротушения, а также устанавливают общие технические требования и методы испытаний данных технических средств.
Обязательные требования к качеству продукции, выполнение которых обеспечивают ее безопасность для жизни, здоровья и имущества населения, охрану окружающей среды, изложены в разделе 5.
Настоящие нормы могут применяться при сертификационных испытаниях дозаторов.
Требования настоящих норм являются обязательными.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.601-95. ЕСКД. Эксплуатационные документы
ГОСТ 9.014-78. ЕСЗКС. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 9.032-74. ЕСЗКС. Покрытия лакокрасочные. Группы. Технические требования и обозначения
ГОСТ 9.302-88. ЕСЗКС. Покрытия металлические и неметаллические неорганические. Методы контроля
ГОСТ 9.303-84. ЕСЗКС. Покрытия металлические и неметаллические. Общие требования к выбору
ГОСТ 9.308-85. ЕСЗКС. Покрытия металлические и неметаллические неорганические. Методы ускоренных коррозионных испытаний
ГОСТ 12.2.003-91. ССБТ. Оборудование производственное. Общие требования безопасности
ГОСТ 12.2.037-78. ССБТ. Техника пожарная. Требования безопасности
ГОСТ 12.2.047-86. Пожарная техника. Термины и определения
ГОСТ 12.4.009-83. ССБТ. Пожарная техника для защиты объектов. Основные виды. Размещение и обслуживание
ГОСТ 12.4.026-76. ССБТ. Цвета сигнальные и знаки безопасности
ГОСТ 15.001-88. Система разработки и постановки продукции на производство. Продукция производственно-технического назначения
ГОСТ 27.301-95. Надежность в технике. Методы контроля показателей надежности и планы контрольных испытаний на надежность
ГОСТ 166-89. Штангенциркули. Технические условия
ГОСТ 427-75. Линейки измерительные металлические. Технические условия
ГОСТ 1583-89. Сплавы алюминиевые литейные. Технические условия
ГОСТ 2991-85. Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия
ГОСТ 12815-80. Фланцы арматуры, соединительных частей и трубопроводов на от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Типы. Присоединительные размеры и размеры уплотнительных поверхностей
ГОСТ 14192-96. Маркировка грузов
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнение для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 18321-73. Статистический отбор качества. Методы случайного отбора выборок штучной продукции
ГОСТ 21786-76. Система человек-машина. Сигнализаторы звуковые неречевых сообщений. Общие эргономические требования
ГОСТ 23170-78. Упаковка для изделий машиностроения. Общие требования
ГОСТ 23711-79. Весы для статического взвешивания. Общие технические требования
ГОСТ 24054-80. Изделия машиностроения и приборостроения. Методы испытаний на герметичность. Общие требования
ГОСТ 24634-81. Ящики деревянные для продукции, поставляемой для экспорта
ГОСТ Р 50588-93. Пенообразователи для тушения пожаров. Общие технические требования и методы испытаний
ГОСТ Р 50800-95. Установки пенного пожаротушения автоматические. Общие технические требования. Методы испытаний.
3. Термины и определения
В настоящем стандарте применяются следующие термины с соответствующими определениями:
3.1. Время срабатывания: промежуток времени с момента открытия управляющего запорного устройства до момента появления звукового сигнала.
3.2. Гидродвигатель: устройство динамического типа, преобразующее с помощью турбинки механическую энергию движения жидкости в механическую энергию передаточной оси.
3.3. Дозатор: устройство, предназначенное для дозирования пенообразователя (добавок) к воде в дренчерных установках пенного пожаротушения (рисунок 1).
3.4. Давление рабочее : установившееся давление, при котором обеспечивается заданный в нормативном документе расход пенообразователя.
3.5. Давление рабочее максимальное : установившееся максимальное рабочее давление, при котором обеспечивается заданный в нормативном документе расход пенообразователя.
3.6. Оповещатель пожарный звуковой гидравлический: оповещатель, выдающий звуковой неречевой сигнал под действием водяного потока на его гидродвигатель.
3.7. Срабатывание оповещателя: появление звукового сигнала с параметрами, предусмотренными настоящими нормами.
4. Общие технические требования
4.1. Общие технические требования к оповещателям
4.1.1. Техническая документация на оповещатели должна содержать следующие материалы и сведения:
- монтажные схемы;
- техническое описание, технические условия и инструкцию по эксплуатации (или документ, их заменяющий);
- габаритные и присоединительные размеры;
- уровень звукового сигнала на расстоянии 3 м от оповещателя;
- минимальное и максимальное рабочее давление на входе;
- диапазон рабочих температур.
4.1.2. Оповещатели должны издавать сигнал в диапазоне звуковых частот непрерывно в течение всего времени воздействия потока жидкости.
4.1.3. Продолжительность непрерывной работы оповещателей должна быть не менее 3 ч.
4.1.4. По устойчивости к климатическим воздействиям оповещатели должны соответствовать требованиям ГОСТ 15150.
4.1.5. Рабочая полость оповещателей должна обеспечивать герметичность при давлении на входе оповещателя, равном 1,25-кратному максимальному рабочему давлению, но не менее 2 МПа.
4.1.6. Время срабатывания оповещателей должно быть не более 3 с.
4.1.7. Оповещатели должны сохранять работоспособность после 1000 циклов срабатывания.
4.1.8. Давление срабатывания оповещателей на входе должно быть не более 0,07 МПа.
4.1.9. Уровень звукового сигнала должен быть не менее 90 дБ на расстоянии 3 м от оповещателя.
4.2. Общие технические требования к пеносмесителям (дозаторам)
4.2.1. Пример условного обозначения дозатора с расходом эжектируемого пенообразователя 1,5 л/с, климатического исполнения УХЛ, категории размещения 4: Д-1,5 УХЛ 4 ГОСТ Р.
4.2.2. Устанавливается След номенклатура показателей пеносмесителей пожарных (дозаторов) для установок водяного и пенного пожаротушения:
а) расход воды через пеносмеситель (дозатор) при заданных в технической документации (ТД) рабочих давлениях перед пеносмесителем (дозатором) и за ним;
б) диапазон или величина и допуск дозирования <1> добавки при заданных в ТД расходах воды и рабочих давлениях перед пеносмесителем (дозатором) и за ним;
в) прочность корпуса;
г) герметичность корпуса и соединений;
д) габаритные размеры.
--------------------------------
<1> Под дозированием понимается массовый (объемный) расход добавки при получении ее рабочего раствора.
При сертификации проверке подлежат показатели в соответствии с а - д.
4.2.3. Показатели пеносмесителей (дозаторов) по 4.2.2 (а - д) должны соответствовать значениям, установленным в ТД на них и (или) документально заявляемым производителем (поставщиком) в качестве типовых для данного типа пеносмесителя (дозатора).
4.2.4. Пеносмесители (дозаторы) должны выдерживать гидравлическое давление, равное 1,5-кратному значению максимального рабочего давления,
