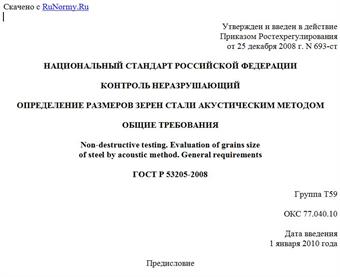

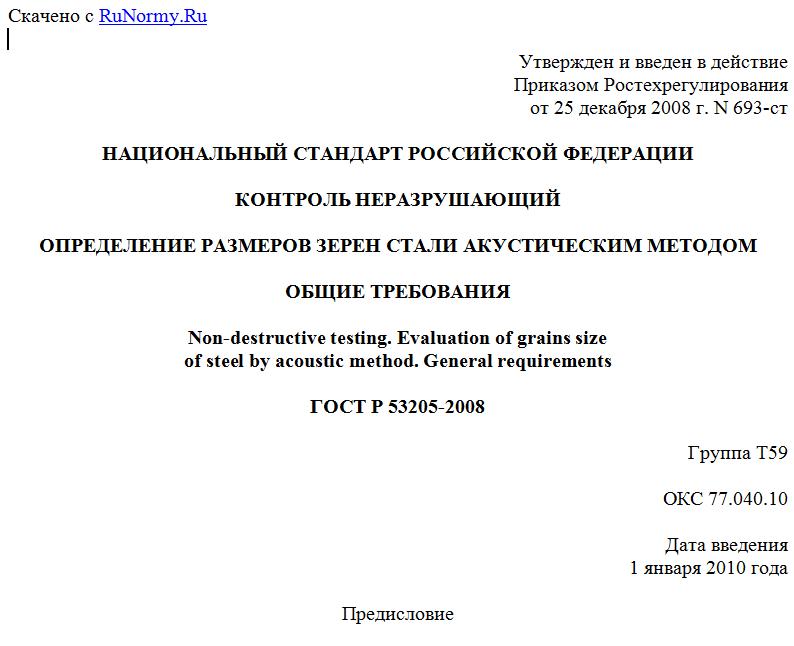

Утвержден и введен в действие
Приказом Ростехрегулирования
от 25 декабря 2008 г. N 693-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНТРОЛЬ НЕРАЗРУШАЮЩИЙ
ОПРЕДЕЛЕНИЕ РАЗМЕРОВ ЗЕРЕН СТАЛИ АКУСТИЧЕСКИМ МЕТОДОМ
ОБЩИЕ ТРЕБОВАНИЯ
Non-destructive testing. Evaluation of grains size
of steel by acoustic method. General requirements
ГОСТ Р 53205-2008
Группа Т59
ОКС 77.040.10
Дата введения
1 января 2010 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Автономной некоммерческой организацией "Научно-исследовательский центр контроля и диагностики технических систем" (АНО "НИЦ КД").
2. Внесен Техническим комитетом по стандартизации ТК 132 "Техническая диагностика".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 25 декабря 2008 г. N 693-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Размер зерен относится к числу важнейших структурных характеристик сталей, определяющих их эксплуатационные свойства.
Применяемый в настоящее время металлографический метод определения размера зерен, являясь достаточно трудоемким, предназначен в основном для контроля образцов и малоприменим для готовых изделий.
В последние годы активно разрабатываются аппаратура и методы неразрушающего акустического контроля, направленные на их применение для определения параметров структуры и физико-механических характеристик сталей. Факт зависимости коэффициента затухания ультразвука от величины размера зерен сталей надежно установлен <1> и все шире используется в инженерной практике [1].
--------------------------------
<1> Химченко Н.В. Относительный метод ультразвукового структурного анализа металлов. - М., ЦИНТИХимнефтемаш, 1964, 68 с.
Настоящий стандарт разработан с целью обеспечения методической основы применения акустического метода для экспресс-определения размеров зерен стали как образцов, так и готовых элементов конструкций.
1. Область применения
Настоящий стандарт распространяется на акустический эхо-метод определения размеров зерен стали для образцов и элементов конструкций, имеющих две плоско-параллельные поверхности в зоне измерений.
Настоящий стандарт устанавливает основные требования к порядку определения размеров зерен стали, усредненных по толщине материала и площади ультразвукового пучка, с использованием объемных ультразвуковых волн, распространяющихся по толщине материала образца или элемента конструкции. Устанавливаемый настоящим стандартом акустический метод может быть применен как при лабораторных исследованиях, так и в условиях реальной эксплуатации технических объектов различного назначения.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.1.001-89. Система стандартов безопасности труда. Ультразвук. Общие требования безопасности
ГОСТ 12.1.004-91. Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.005-88. Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.019-79. Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ 12.1.038-82. Система стандартов безопасности труда. Электробезопасность. Предельно допустимые значения напряжений прикосновения и токов
ГОСТ 12.2.003-91. Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.2.013.0-91. Система стандартов безопасности труда. Машины ручные электрические. Общие требования безопасности и методы испытаний
ГОСТ 12.3.002-75. Система стандартов безопасности труда. Процессы производственные. Общие требования безопасности
ГОСТ 32-74. Масла турбинные. Технические условия
ГОСТ 2768-84. Ацетон технический. Технические условия
ГОСТ 2789-73. Шероховатость поверхности. Параметры и характеристики
ГОСТ 5639-82. Стали и сплавы. Методы выявления и определения величины зерна
ГОСТ 6259-75. Реактивы. Глицерин. Технические условия
ГОСТ 17299-78. Спирт этиловый технический. Технические условия
ГОСТ 26266-90. Контроль неразрушающий. Преобразователи ультразвуковые. Общие технические требования.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Обозначения и сокращения
3.1. В настоящем стандарте применены следующие обозначения:
G - номер зерна по ГОСТ 5639;
d - средний диаметр зерна, мм;
V - скорость распространения упругих продольных волн, м/с;
- минимальное значение номинальной частоты используемых пьезопреобразователей;
- максимальное значение номинальной частоты используемых пьезопреобразователей;
N - число номинальных частот используемых пьезопреобразователей;
- номинальные частоты используемых пьезоэлектрических преобразователей, МГц;
- амплитуды сигналов при заданном коэффициенте усиления и частоте ;
- структурные коэффициенты, вычисляемые по формуле , где i = 1, 2 ... N - 1;
- структурные коэффициенты стандартных образцов.
3.2. В настоящем стандарте применены следующие сокращения:
ПЭП - пьезоэлектрический преобразователь;
ОК - объект контроля;
СИ - средства измерений;
СОП - стандартный образец предприятия.
4. Общие положения
4.1. Принцип акустического метода определения размеров зерен стали основан на существующей зависимости между коэффициентом затухания ультразвуковых волн и величиной среднего размера зерна стали.
4.2. Влияние среднего размера величины зерна стали на частотную зависимость коэффициента затухания ультразвука позволяет использовать достаточно простую методологию акустических измерений, обеспечивающую возможность экспресс-определения среднего размера зерна стали в диапазоне номеров G от 1 до 8 по ГОСТ 5639 с погрешностью не более единицы.
4.3. Регламентируемый стандартом акустический метод определения размеров зерен стали основан на ручном способе ультразвукового эхо-импульсного контактного прозвучивания с применением совмещенных или раздельно-совмещенных пьезоэлектрических преобразователей по ГОСТ 26266.
4.4. Оптимальный вид излучаемого сигнала - радиоимпульс с высокочастотным (ультразвуковым) заполнением, плавной огибающей и эффективной длительностью (на уровне 0,6 максимальной амплитуды) 2 - 4 периода высокочастотного заполнения.
4.5. Определяемые размеры зерен стали являются усредненными по объему ультразвукового пучка, определяемого поперечными размерами ПЭП и толщиной материала ОК.
5. Требования к безопасности работ
5.1. К выполнению измерений и обработке их результатов допускают операторов, обладающих навыками эксплуатации оборудования ультразвукового неразрушающего контроля, умеющих пользоваться общероссийскими и отраслевыми нормативными и техническими документами по акустическим методам контроля, прошедших обучение работе с применяемыми СИ и аттестованных на знание правил безопасности в соответствующей отрасли промышленности.
5.2. При проведении работ по определению средних размеров зерна стали акустическим методом оператор должен руководствоваться ГОСТ 12.1.001, ГОСТ 12.2.003, ГОСТ 12.3.002 и правилами технической безопасности при эксплуатации электроустановок потребителей по ГОСТ 12.1.019 и ГОСТ 12.1.038.
5.3. Работы проводят в соответствии с требованиями безопасности, изложенными в инструкции по эксплуатации аппаратуры, входящей в состав используемых СИ.
5.4. Общие санитарно-гигиенические требования к воздуху рабочей зоны - по ГОСТ 12.1.005.
5.5. При организации работ по определению средних размеров зерна стали акустическим методом должны быть соблюдены требования пожарной безопасности по ГОСТ 12.1.004.
6. Требования к средствам измерений
6.1. В качестве СИ используют установки, собранные из серийной аппаратуры, или специализированные приборы для измерения размеров зерен стали (далее - приборы), сертифицированные и поверяемые в установленном порядке.
