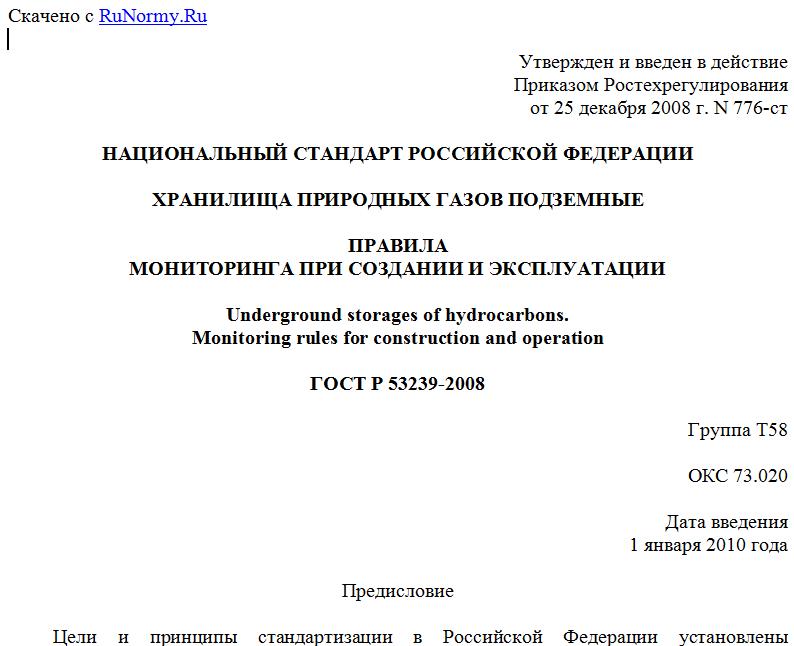

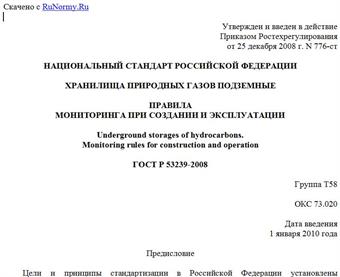

Утвержден и введен в действие
Приказом Ростехрегулирования
от 25 декабря 2008 г. N 776-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ХРАНИЛИЩА ПРИРОДНЫХ ГАЗОВ ПОДЗЕМНЫЕ
ПРАВИЛА
МОНИТОРИНГА ПРИ СОЗДАНИИ И ЭКСПЛУАТАЦИИ
Underground storages of hydrocarbons.
Monitoring rules for construction and operation
ГОСТ Р 53239-2008
Группа Т58
ОКС 73.020
Дата введения
1 января 2010 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Научно-исследовательским и проектным институтом мониторинга природных ресурсов Российской академии естественных наук с участием специалистов ООО "Подземгазпром".
2. Внесен Техническим комитетом по стандартизации ТК 431 "Геологическое изучение, использование и охрана недр".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 25 декабря 2008 г. N 776-ст.
4. Настоящий стандарт разработан с целью реализации Закона Российской Федерации от 21 февраля 1992 г. N 2395-1 "О недрах" в части полноты геологического изучения, рационального использования и охраны недр, безопасного ведения работ, связанных с пользованием недр.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
1.1. Настоящий стандарт устанавливает правила проведения мониторинга при создании и эксплуатации подземных хранилищ природных газов. Настоящий стандарт устанавливает виды, объемы, стадии и порядок выполнения промысловых технологических (ТИ), геофизических (ГИС) и гидродинамических (ГДИС) исследований скважин в подземных хранилищах в целях решения задач государственного мониторинга состояния недр Российской Федерации [1].
1.2. Настоящий стандарт могут использовать федеральные органы исполнительной власти, осуществляющие:
- управление государственным фондом недр Российской Федерации;
- государственную экспертизу и учет запасов полезных ископаемых;
- государственный геологический контроль и надзор за геологическим изучением, использованием и охраной недр;
- государственный надзор за безопасным ведением работ, связанных с пользованием недрами;
- лицензирование пользования недрами.
1.3. Настоящий стандарт должны использовать:
- пользователи недр, создающие и эксплуатирующие подземные хранилища природного газа (ПХГ);
- субъекты хозяйственной деятельности, выполняющие исследования в рамках мониторинга подземных хранилищ;
- инновационные организации, создающие новые методы, технику и технологии ТИ, ГИС и ГДИС;
- проектные организации, разрабатывающие проектно-технологическую документацию для геологического изучения и использования недр.
2. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
2.1. Геофизические исследования в скважинах; ГИС: исследования в скважинах различных по природе естественных или искусственных физических полей, определение пространственного положения и геометрического сечения стволов необсаженных скважин, исследования технического состояния конструктивных элементов скважины.
2.2. ГИС-техконтроль: контроль технического состояния скважин геофизическими методами.
2.3. Геофизические работы в скважинах: технологические операции по обеспечению строительства и ремонта скважин, выполняемые с использованием технологий геофизических исследований.
2.4. Геофизические исследования и работы в скважинах; ГИРС: исследования и работы в скважинах, объединяющие понятия 2.1 - 2.3.
2.5. Геолого-технологические исследования скважин; ГТИ: комплексные исследования содержания, состава и свойств пластовых флюидов и горных пород в циркулирующей промывочной жидкости, характеристик и параметров технологических процессов на различных этапах строительства скважин с привязкой результатов исследований ко времени контролируемого технологического процесса и к разрезу исследуемой скважины.
2.6. Геохимические исследования скважин: метод исследований, включающий определение содержания свободных и воднорастворенных газов и солевого состава пластовых вод, горизонтов, вскрываемых скважиной.
2.7. Гидродинамические исследования скважин; ГДИС: устьевые и глубинные непрерывные или дискретные измерения во времени давления, расхода и температуры, характеризующие целенаправленные изменения режимов работы скважины или пласта (циклы работы).
2.8. Мониторинг: специально организованное систематическое наблюдение за состоянием объектов, явлений, процессов с целью их оценки, контроля и (или) прогноза.
2.9. Мониторинг окружающей среды (экологический мониторинг): комплексная система наблюдений, оценки и прогноза изменений состояния окружающей среды под воздействием природных и антропогенных факторов.
2.10. Площадные геохимические исследования (газовая съемка): метод исследований, включающий определение в подпочвенном слое (в отдельных случаях до глубины нескольких метров), а также в поверхностных водотоках состава и содержания углеводородных и неуглеводородных газов.
3. Сокращения
В настоящем стандарте применены следующие сокращения:
АК - акустический каротаж;
АКЦ - акустическая цементометрия;
АСУ ТП - автоматизированная система управления технологическими процессами;
ВАД - волновая акустическая дефектоскопия;
Вл - влагометрия;
ВЧТ - высокочувствительная термометрия;
ГВК - газоводяной контакт;
ГГК - гамма-гамма-каротаж;
ГК - гамма-каротаж интегральный;
ГРП - газораспределительный пункт;
ГСП - газосборный пункт;
ИНГК - импульсный нейтронный гамма-каротаж;
ИНГК-С - импульсный нейтронный гамма-каротаж спектрометрический;
ИННК - импульсный нейтрон-нейтронный каротаж;
КРС - капитальный ремонт скважин;
ЛМ - локация муфт колонн;
ЛПО - локация перфорационных отверстий;
МИД - магнито-импульсная дефектоскопия;
МКВ - микрокавернометрия;
НГК - нейтронный гамма-каротаж;
НК - нейтронный каротаж;
НКТ - насосно-компрессорные трубы;
ПРГ - пункт (площадка) редуцирования газа;
ПТС - профилеметрия трубная скважинная;
ПХГ - подземные хранилища газа;
СПХГ - станция подземного хранения газа;
САТ - скважинный акустический телевизор;
Т - термометрия;
ТИ - технологические исследования скважин;
ЭМДС - электромагнитная дефектоскопия.
4. Общие положения
4.1. Основным и наиболее сложным технологическим объектом подземного хранилища природного газа в пористом пласте является образованная в недрах искусственная газовая залежь, которая может быть отнесена к типу газогидродинамических систем, требующих контроля и наблюдений за происходящими процессами.
4.2. Искусственная газовая залежь создается и эксплуатируется в пористой среде, представленной:
- водоносным пластом, ранее не содержавшим углеводородов;
- выработанной залежью истощенного газового или газоконденсатного месторождения;
- газовой шапкой или выработанной частью нефтяного месторождения;
- полостью в соляных отложениях.
4.3. Образованию искусственной газовой залежи предшествуют геолого-промысловые и разведочные работы, связанные с бурением на площади сооружаемого газохранилища скважин:
- структурно-поисковых;
- разведочных;
- наблюдательных и пьезометрических;
- эксплуатационных, отдельных нагнетательных;
- геофизических;
- поглотительных;
- разгрузочных.
4.4. Основными причинами, представляющими потенциальную опасность и вызывающими осложнения при создании и эксплуатации искусственной газовой залежи, являются:
