Утвержден и введен в действие
Приказом Ростехрегулирования
от 18 февраля 2009 г. N 107-ст

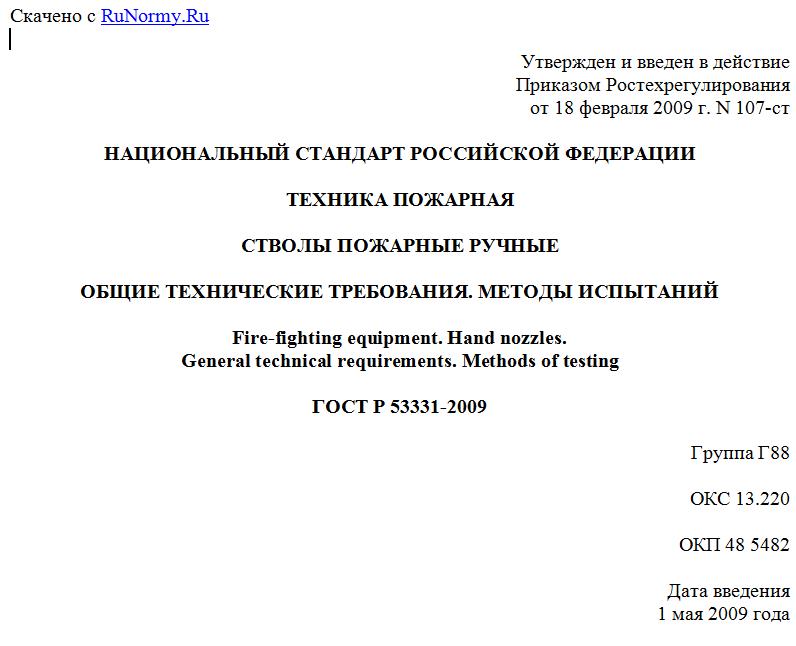

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕХНИКА ПОЖАРНАЯ
СТВОЛЫ ПОЖАРНЫЕ РУЧНЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ. МЕТОДЫ ИСПЫТАНИЙ
Fire-fighting equipment. Hand nozzles.
General technical requirements. Methods of testing
ГОСТ Р 53331-2009
Группа Г88
ОКС 13.220
ОКП 48 5482
Дата введения
1 мая 2009 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным учреждением Всероссийским научно-исследовательским институтом противопожарной обороны МЧС России.
2. Внесен Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 февраля 2009 г. N 107-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на ручные пожарные стволы (далее - стволы), предназначенные для формирования и направления сплошной или распыленной струи воды, а также струй водных растворов огнетушащих веществ (далее - ОВ) при тушении пожаров.
2. Нормативные ссылки
ГОСТ Р 50588-93. Пенообразователи для тушения пожаров. Общие технические требования и методы испытаний
ГОСТ 2.601-2006. Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 9.014-78. Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 12.2.037-78. Система стандартов безопасности труда. Техника пожарная. Требования безопасности
ГОСТ 166-89 (ИСО 3599-76). Штангенциркули. Технические условия
ГОСТ 427-75. Линейки измерительные металлические. Технические условия
ГОСТ 1583-93. Сплавы алюминиевые литейные. Технические условия
ГОСТ 2991-85. Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия
ГОСТ 6357-81. Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая
ГОСТ 7502-98. Рулетки измерительные металлические. Технические условия
ГОСТ 9544-2005. Арматура трубопроводная запорная. Классы и нормы герметичности затворов
ГОСТ 13837-79. Динамометры общего назначения. Технические условия
ГОСТ 14192-96. Маркировка грузов
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнение для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998). Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 16504-81. Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 17756-72. Пробки резьбовые со вставками с полным профилем резьбы диаметром от 1 до 100 мм. Конструкция и основные размеры
ГОСТ 17757-72. Пробки резьбовые со вставками с укороченным профилем резьбы диаметром от 1 до 100 мм. Конструкция и основные размеры
ГОСТ 17763-72. Кольца резьбовые с полным профилем резьбы диаметром от 1 до 100 мм. Конструкция и основные размеры
ГОСТ 17764-72. Кольца резьбовые с укороченным профилем резьбы диаметром от 1 до 100 мм. Конструкция и основные размеры
ГОСТ 18925-73. Пробки резьбовые с насадками с полным профилем для трубной цилиндрической резьбы диаметром от до . Конструкция и основные размеры
ГОСТ 18926-73. Пробки резьбовые с насадками с укороченным профилем для трубной цилиндрической резьбы диаметром от до . Конструкция и основные размеры
ГОСТ 18929-73. Кольца резьбовые с полным профилем для трубной цилиндрической резьбы диаметром от до . Конструкция и основные размеры
ГОСТ 18930-73. Кольца резьбовые с укороченным профилем для трубной цилиндрической резьбы диаметром от до . Конструкция и основные размеры
ГОСТ 24705-2004 (ИСО 724:1993). Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры
ГОСТ 28352-89. Головки соединительные для пожарного оборудования. Типы, основные параметры и размеры
ГОСТ 29329-92. Весы для статического взвешивания. Общие технические требования.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по ежегодно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Стволы нормального давления: стволы, обеспечивающие подачу воды и водных растворов ОВ при давлении перед стволом до 2,0 МПа.
3.2. Стволы высокого давления: стволы, обеспечивающие подачу воды и водных растворов ОВ при давлении перед стволом от 2,0 до 3,0 МПа.
3.3. Распылители: стволы, формирующие распыленную струю воды.
3.4. Стволы с защитной завесой: стволы, дополнительно формирующие водяную завесу для защиты ствольщика от теплового излучения.
3.5. Универсальные стволы: стволы, формирующие как сплошную, так и распыленные струи воды, а также защитную завесу и (или) их комбинации.
3.6. Комбинированные стволы: стволы, формирующие как водяные струи, так и струи водных растворов ОВ.
3.7. Условный проход (DN): приближенное числовое обозначение внутреннего диаметра, общее для всех присоединяемых компонентов трубопроводных систем, не являющееся измеряемой величиной.
3.8. Дальность струи (максимальная по крайним каплям), м: максимальная дальность струи, определяемая как расстояние от проекции насадка ствола на испытательную площадку до места выпадения из струи крайних капель.
3.9. Эффективная дальность распыленной струи, м: расстояние от проекции насадка ствола на испытательную площадку до места выпадения из распыленной струи максимального количества осадков.
3.10. Угол факела распыленной струи, град: угол, образованный прямыми касательными линиями, условно проведенными по крайним каплям факела распыленной струи.
3.11. Диаметр факела защитной завесы, м: максимальное расстояние по видимым крайним каплям в плоскости, перпендикулярной к оси ствола.
4. Классификация, номенклатура показателей
4.1. Стволы классифицируют:
- в зависимости от конструктивных особенностей и основных показателей:
нормального давления,
высокого давления;
- в зависимости от наличия (отсутствия) перекрывного устройства:
неперекрывные,
перекрывные;
- нормального давления по типоразмерам в зависимости от условного прохода соединительной головки:
с условным проходом DN 19,
с условным проходом DN 25,
с условным проходом DN 38,
с условным проходом DN 50,
с условным проходом DN 70;
- в зависимости от функциональных возможностей:
формирующие сплошную струю,
распылители,
с защитной завесой,
универсальные,
комбинированные;
- в зависимости от области применения:
для комплектации пожарных машин,
для внутренних и наружных пожарных кранов (ПК);
- по климатическому исполнению - в соответствии с ГОСТ 15150.
4.2. Для стволов устанавливается След номенклатура показателей назначения, которую следует включать в соответствующий нормативный документ (НД):
рабочее давление, МПа ();
расход сплошной струи, ;
дальность сплошной струи (по крайним каплям), м.
Для универсальных стволов и стволов-распылителей должны быть указаны:
расход распыленной струи, ;
