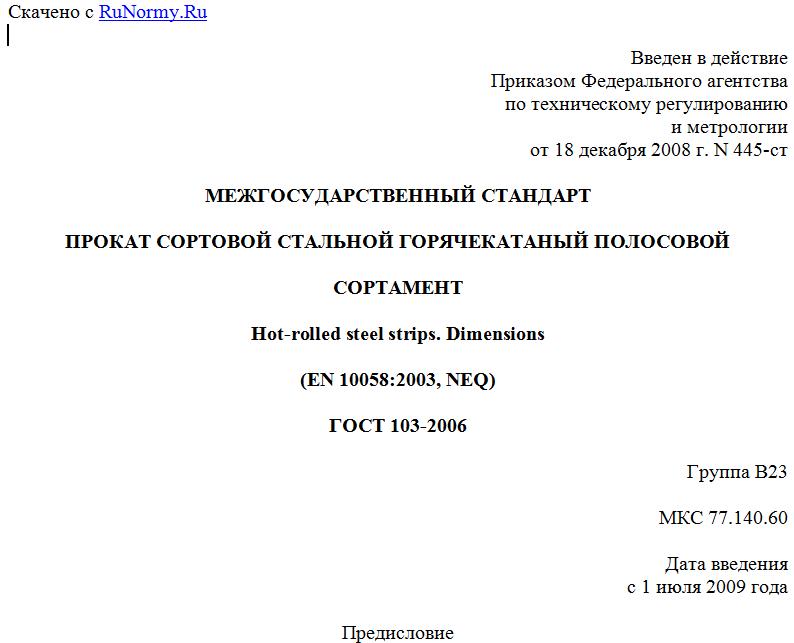

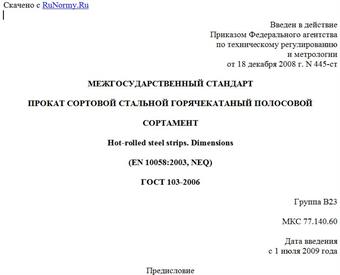

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 18 декабря 2008 г. N 445-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОКАТ СОРТОВОЙ СТАЛЬНОЙ ГОРЯЧЕКАТАНЫЙ ПОЛОСОВОЙ
СОРТАМЕНТ
Hot-rolled steel strips. Dimensions
(EN 10058:2003, NEQ)
ГОСТ 103-2006
Группа В23
МКС 77.140.60
Дата введения
с 1 июля 2009 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Научно-исследовательским институтом "УкрНИИМет" Украинского государственного научно-технического центра "Энергосталь"; Межгосударственным техническим комитетом по стандартизации МТК 327 "Прокат сортовой, фасонный и специальные профили".
2. Внесен Государственным комитетом Украины по вопросам технического регулирования и потребительской политики.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 30 от 7 декабря 2006 г.).
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Российская Федерация RU Федеральное агентство по техническому регулированию и метрологии
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
Украина UA Госпотребстандарт Украины
4. Настоящий стандарт соответствует региональному стандарту ЕН 10058:2003 "Горячекатаные плоские прутки из стали общего назначения. Размеры и предельные отклонения по форме и размерам" (EN 10058:2003 "Hot rolled flat steel bars for general purposes - Dimensions and tolerances on shape and dimensions") в части требований к сортаменту.
Степень соответствия - неэквивалентная (NEQ).
5. Приказом Федерального агентства по техническому регулированию и метрологии от 18 декабря 2008 г. N 445-ст межгосударственный стандарт ГОСТ 103-2006 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2009 г.
6. Взамен ГОСТ 103-76.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
1. Область применения
Настоящий стандарт распространяется на сортовой стальной горячекатаный полосовой прокат (далее - прокат) общего назначения и стальной полосовой прокат для гаек толщиной от 4 до 80 мм включительно и шириной от 10 до 200 мм включительно.
2. Классификация. Основные параметры и размеры
2.1. Прокат подразделяют:
- по назначению:
общего - ОН;
для горячей штамповки гаек - ГШГ;
для холодной штамповки гаек - ХШГ;
- по точности прокатки:
по толщине:
повышенной - БТ1, БТ2, БТ3;
обычной - ВТ1, ВТ2, ВТ3;
по ширине:
повышенной - БШ1, БШ2, БШ3;
обычной - ВШ1, ВШ2, ВШ3;
по длине:
мерной - МД;
мерной с немерной длиной - МД1 <1>;
кратной мерной - КД;
кратной мерной с немерной длиной - КД1 <1>;
немерной - НД;
ограниченной в пределах немерной - ОД;
ограниченной с немерной длиной - ОД1 <1>;
в рулонах - РД;
- по предельным отклонениям по длине проката мерной и кратной мерной длины по группам: БД и ВД;
- по притуплению углов на группы: БУ и ВУ;
- по требованию к серповидности:
высокое - АС;
повышенное - БС;
обычное - ВС;
- по виду плоскостности:
особо высокой - ПО;
высокой - ПВ;
нормальной - ПН.
--------------------------------
<1> При поставке проката мерной с немерной длиной (МД1), кратной мерной с немерной длиной (КД1) и ограниченной с немерной длиной (ОД1) допускается наличие проката немерной длины в количестве не более 5% массы партии.
2.2. Форма поперечного сечения, толщина, ширина и масса 1 м длины проката должны соответствовать указанным на рисунке 1 и в таблице 1.
Рисунок 1
Таблица 1
Ширина полосы b, мм Масса 1 м длины проката, кг, при толщине a, мм
4 5 6 7 8 9 10 11 12 14 15 16 18
10 - 0,393 - - - - - - - - - - -
12 0,377 0,471 0,565 - 0,754 - - - - - - - -
14 - - 0,659 - 0,879 - - - - - - - -
15 - 0,589 0,707 - 0,942 - 1,178 - - - - - -
16 0,502 0,628 0,754 0,879 1,005 1,130 1,256 1,382 1,507 1,758 - - -
18 0,565 0,707 0,848 0,989 1,130 1,272 1,413 1,554 1,696 1,978 - 2,260 -
20 0,628 0,785 0,942 1,099 1,256 1,413 1,570 1,727 1,884 2,198 2,355 2,512 -
22 0,691 0,864 1,036 1,209 1,382 1,554 1,727 1,900 2,072 2,418 - 2,763 3,109
25 0,785 0,981 1,178 1,374 1,570 1,766 1,963 2,159 2,355 2,748 2,944 3,140 3,533
28 0,879 1,099 1,319 1,539 1,758 1,978 2,198 2,418 2,638 3,077 - 3,517 3,956
30 0,942 1,178 1,413 1,649 1,884 2,120 2,355 2,591 2,826 3,297 3,533 3,768 4,239
32 1,005 1,256 1,507 1,758 2,010 2,261 2,512 2,763 3,014 3,517 - 4,019 4,522
35 1,100 1,374 1,649 - 2,198 - 2,748 - 3,297 - 4,121 - -
36 1,130 1,413 1,696 1,978 2,261 2,543 2,826 3,109 3,391 3,956 - 4,522 5,087
40 1,256 1,570 1,884 2,198 2,512 2,826 3,140 3,454 3,768 4,396 4,710 5,024 5,652
45 1,413 1,766 2,120 2,473 2,826 3,179 3,533 3,886 4,239 4,946 5,299 5,652 6,359
50 1,570 1,963 2,355 2,748 3,140 3,533 3,925 4,318 4,710 5,495 5,888 6,280 7,065
55 - 2,159 2,591 3,022 3,454 3,886 4,318 4,749 5,181 6,045 - 6,908 7,772
60 - 2,355 2,826 3,297 3,768 4,239 4,710 5,181 5,652 6,594 7,065 7,536 8,478
63 - - 2,967 - - - - - - - - - -
65 - 2,551 3,062 3,572 4,082 4,592 5,103 5,613 6,123 7,144 7,654 8,164 9,185
70 - 2,748 3,297 3,847 4,396 4,946 5,495 6,045 6,594 7,693 8,243 8,792 9,891
75 2,360 2,944 3,533 4,121 4,710 5,299 5,888 6,476 7,065 8,243 8,831 9,420 10,598
80 - 3,140 3,768 4,396 5,024 5,652 6,280 6,908 7,536 8,792 9,420 10,048 11,304
