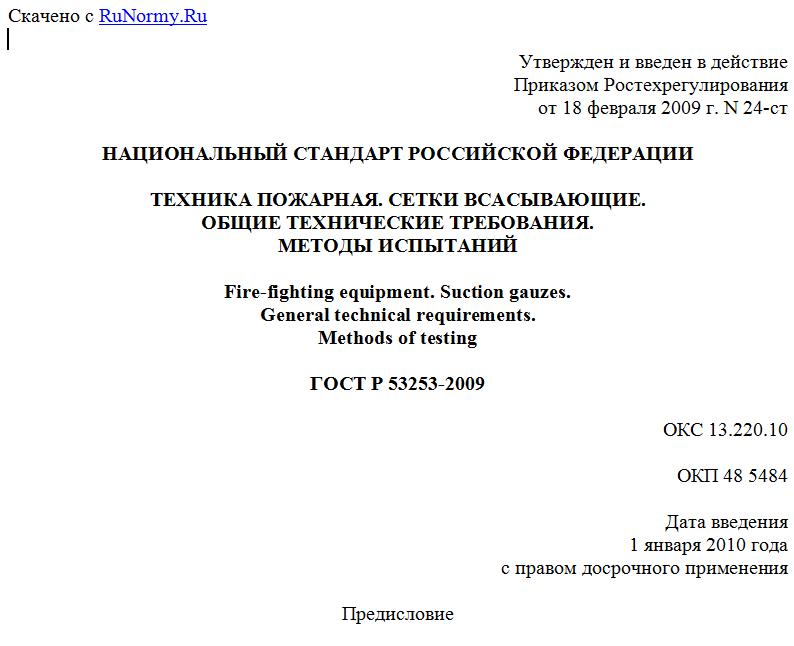

Утвержден и введен в действие
Приказом Ростехрегулирования
от 18 февраля 2009 г. N 24-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕХНИКА ПОЖАРНАЯ. СЕТКИ ВСАСЫВАЮЩИЕ.
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ.
МЕТОДЫ ИСПЫТАНИЙ
Fire-fighting equipment. Suction gauzes.
General technical requirements.
Methods of testing
ГОСТ Р 53253-2009
ОКС 13.220.10
ОКП 48 5484
Дата введения
1 января 2010 года
с правом досрочного применения
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным учреждением "Всероссийский ордена "Знак Почета" научно-исследовательский институт противопожарной обороны" Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий (ФГУ ВНИИПО МЧС России).
2. Внесен Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 февраля 2009 г. N 24-ст.
4. Взамен ГОСТ Р 50401-92.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на сетки всасывающие, предназначенные для удержания воды во всасывающей линии при кратковременной остановке насоса, а также для предохранения его от попадания посторонних предметов.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты и классификаторы:
ГОСТ 2.601-95. Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 12.2.037-78. Система стандартов безопасности труда. Техника пожарная. Требования безопасности
ГОСТ 15.201-2001. Система разработки и постановки продукции на производство. Продукция производственно-технического назначения
ГОСТ 166-89. Штангенциркули. Технические условия
ГОСТ 1583-93. Сплавы алюминиевые литейные. Технические условия
ГОСТ 2991-85. Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия
ГОСТ 6357-81. Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая.
ГОСТ 13837-79. Динамометры общего назначения. Технические условия.
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 16093-81. Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 16504-81. Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 17756-72. Пробки резьбовые со вставками с полным профилем резьбы диаметром от 1 до 100 мм. Конструкция и основные размеры
ГОСТ 17757-72. Пробки резьбовые со вставками с укороченным профилем резьбы диаметром от 1 до 100 мм. Конструкция и основные размеры
ГОСТ 17763-72. Кольца резьбовые с полным профилем резьбы диаметром от 1 до 100 мм. Конструкция и основные размеры
ГОСТ 17764-72. Кольца резьбовые с укороченным профилем резьбы диаметром от 1 до 100 мм. Конструкция и основные размеры
ГОСТ 18925-73. Пробки резьбовые с насадками с полным профилем для трубной цилиндрической резьбы диаметром от до . Конструкция и основные размеры
ГОСТ 18926-73. Пробки резьбовые с насадками с укороченным профилем для трубной цилиндрической резьбы диаметром от до . Конструкция и основные размеры
ГОСТ 18929-73. Кольца резьбовые с полным профилем для трубной цилиндрической резьбы диаметром от до . Конструкция и основные размеры
ГОСТ 18930-73. Кольца резьбовые с укороченным профилем для трубной цилиндрической резьбы диаметром от до . Конструкция и основные размеры
ГОСТ 24705-81. Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры
ГОСТ 28352-89. Головки соединительные для пожарного оборудования. Типы. Основные параметры и размеры.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Государственные стандарты", который опубликован по состоянию на 1 января текущего года, и по ежегодно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применяются следующие термины с соответствующими определениями, обозначениями и сокращениями:
3.1. Сетка всасывающая (далее - сетка, или СВ): устройство, предназначенное для удержания воды во всасывающей линии при кратковременной остановке насоса, а также для предохранения его от попадания посторонних предметов (рисунок А1, Приложение А).
3.2. Условный проход (DN): приближенное числовое обозначение внутреннего диаметра, общее для всех присоединяемых компонентов трубопроводных систем, не являющееся измеряемой величиной.
3.3. Ширина клыка: по ГОСТ 28352.
4. Классификация, номенклатура показателей
4.1. Сетки классифицируются в зависимости от условного прохода и основных показателей и могут иметь следующие типоразмеры:
СВ-80 - с условным проходом DN 80;
СВ-100 - с условным проходом DN 100;
СВ-125 - с условным проходом DN 125.
4.2. Для сеток устанавливается След номенклатура показателей назначения, которую следует включать в соответствующую нормативную и техническую документацию:
условный проход DN;
коэффициент гидравлического сопротивления;
размеры, мм;
H - высота, мм;
D, d (в соответствии с рисунком А1, Приложение А);
масса, кг.
4.3. При необходимости в номенклатуру показателей назначения СВ предприятием-изготовителем СВ могут быть внесены показатели, не указанные в п. 4.2 настоящего стандарта.
5. Общие технические требования
5.1. Сетки следует изготавливать в соответствии с требованиями настоящего стандарта.
5.2. Основные показатели и характеристики
5.2.1. Показатели назначения сеток должны иметь значения, соответствующие указанным в таблице 1.
Таблица 1
--------------------------------------T-----------------------------------¬
¦ Показатель ¦ Тип сетки ¦
¦ +-----------T-----------T-----------+
¦ ¦ СВ-80 ¦ СВ-100 ¦ СВ-125 ¦
+-------------------------------------+-----------+-----------+-----------+
¦1. Условный проход, DN ¦ 80 ¦ 100 ¦ 125 ¦
+-------------------------------------+-----------+-----------+-----------+
¦ ¦ 3 ¦ 3 ¦ 3 ¦
¦2. Коэффициент гидравлического ¦ 1,4 x 10 ¦ 1,5 x 10 ¦ 1,8 x 10 ¦
¦ 2 -5 ¦ ¦ ¦ ¦
¦сопротивления, с x м , не более <*>¦ ¦ ¦ ¦
+-------------------------------------+-----------+-----------+-----------+
¦3. Размеры, мм: ¦ ¦ ¦ ¦
+-------------------------------------+-----------+-----------+-----------+
¦ H (высота), не более ¦ 200 ¦ 215 ¦ 250 ¦
+-------------------------------------+-----------+-----------+-----------+
¦ D, не более ¦ 155 ¦ 185 ¦ 205 ¦
+-------------------------------------+-----------+-----------+-----------+
¦ d, не менее ¦ 64 ¦ 87 ¦ 110 ¦
+-------------------------------------+-----------+-----------+-----------+
¦4. Масса, кг, не более ¦ 1,9 ¦ 3,0 ¦ 3,8 ¦
+-------------------------------------+-----------+-----------+-----------+
