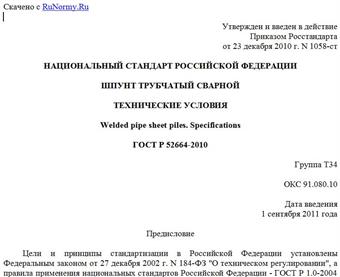

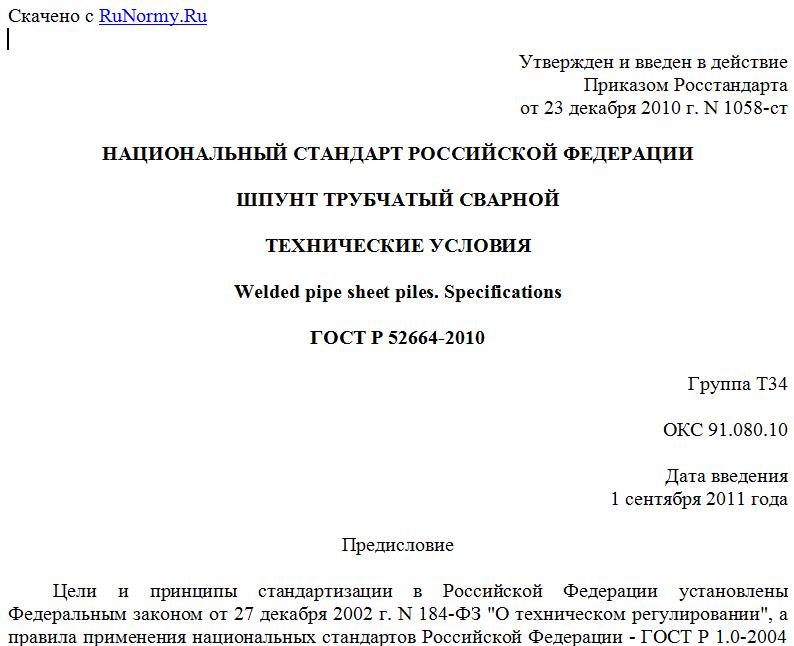

Утвержден и введен в действие
Приказом Росстандарта
от 23 декабря 2010 г. N 1058-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ШПУНТ ТРУБЧАТЫЙ СВАРНОЙ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Welded pipe sheet piles. Specifications
ГОСТ Р 52664-2010
Группа Т34
ОКС 91.080.10
Дата введения
1 сентября 2011 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Открытым акционерным обществом "Научно-исследовательский институт транспортного строительства" (ОАО ЦНИИС), "Федеральным Государственным предприятием Центр методологии нормирования и стандартизации в строительстве" "ФГУП ЦНС", Открытым акционерным обществом "Трест ЗАПСИБГИДРОСТРОЙ".
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2010 г. N 1058-ст.
4. Взамен ГОСТ 52664-2006.
5. В настоящем стандарте использованы Патенты Российской Федерации N 2010085 и N 2081238 на изобретения "Шпунтовая стенка" и N 37113 и N 76928 на полезную модель, патентообладатель Гончаров В.В.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты", соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на шпунт трубчатый сварной (ШТС), предназначенный для применения в гидротехническом, транспортном и промышленно-гражданском строительстве в конструкциях шпунтовых стен капитальных и временных сооружений, возводимых во всех климатических районах строительства [1].
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р ИСО 2859-1-2007. Статистические методы. Процедуры выборочного контроля по альтернативному признаку. Часть 1. Планы выборочного контроля последовательных партий на основе приемлемого уровня качества
ГОСТ Р ИСО 10543-99. Трубы стальные напорные бесшовные и сварные горячетянутые. Метод ультразвуковой толщинометрии
ГОСТ Р 52222-2004. Флюсы сварочные плавленые для автоматической сварки. Технические условия
ГОСТ 380-2005. Сталь углеродистая обыкновенного качества. Марки
ГОСТ 427-75. Линейки измерительные металлические. Технические условия
ГОСТ 1050-88. Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия
ГОСТ 1497-84. Металлы. Методы испытаний на растяжение
ГОСТ 2246-70. Проволока стальная сварочная. Технические условия
ГОСТ 3242-79. Соединения сварные. Методы контроля качества
ГОСТ 5264-80. Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры
ГОСТ 6507-90. Микрометры. Технические условия
ГОСТ 6996-66. Сварные соединения. Методы определения механических свойств
ГОСТ 7502-98. Рулетки измерительные металлические. Технические условия
ГОСТ 7512-82. Контроль неразрушающий. Соединения сварные. Радиографический метод
ГОСТ 7565-81. Чугун, сталь и сплавы. Метод отбора проб для определения химического состава
ГОСТ 8050-85. Двуокись углерода газообразная и жидкая. Технические условия
ГОСТ 8713-79. Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры
ГОСТ 8732-78. Трубы стальные бесшовные горячедеформированные. Сортамент
ГОСТ 9454-78. Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах
ГОСТ 9466-75. Электроды покрытые металлические для ручной дуговой сварки сталей и наплавки. Классификация и общие технические условия
ГОСТ 9467-75. Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы
ГОСТ 10157-79. Аргон газообразный и жидкий. Технические условия
ГОСТ 10704-91. Трубы стальные электросварные прямошовные. Сортамент
ГОСТ 10705-80. Трубы стальные и электросварные. Технические условия
ГОСТ 10706-76. Трубы стальные электросварные прямошовные. Технические требования
ГОСТ 11358-89. Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм. Технические условия
ГОСТ 12344-2003. Стали легированные и высоколегированные. Методы определения углерода
ГОСТ 12345-2001. Стали легированные и высоколегированные. Методы определения серы
ГОСТ 12346-78. Стали легированные и высоколегированные. Методы определения кремния
ГОСТ 12347-77. Стали легированные и высоколегированные. Методы определения фосфора
ГОСТ 12348-78. Стали легированные и высоколегированные. Методы определения марганца
ГОСТ 12349-83. Стали легированные и высоколегированные. Методы определения вольфрама
ГОСТ 12350-78. Стали легированные и высоколегированные. Методы определения хрома
ГОСТ 12351-2003. Стали легированные и высоколегированные. Методы определения ванадия
ГОСТ 12352-81. Стали легированные и высоколегированные. Методы определения никеля
ГОСТ 12354-81. Стали легированные и высоколегированные. Методы определения молибдена
ГОСТ 12355-78. Стали легированные и высоколегированные. Методы определения меди
ГОСТ 12356-81. Стали легированные и высоколегированные. Методы определения титана
ГОСТ 12357-84. Стали легированные и высоколегированные. Методы определения алюминия
ГОСТ 12358-2002. Стали легированные и высоколегированные. Методы определения мышьяка
ГОСТ 12359-99. Стали легированные и высоколегированные. Методы определения азота
ГОСТ 12360-82. Стали легированные и высоколегированные. Методы определения бора
ГОСТ 12361-2002. Стали легированные и высоколегированные. Методы определения ниобия
ГОСТ 12362-79. Стали легированные и высоколегированные. Методы определения микропримесей сурьмы, свинца, олова, цинка и кадмия
ГОСТ 14771-76. Дуговая сварка в защитном газе. Соединения сварные. Основные типы, конструктивные элементы и размеры
ГОСТ 14782-86. Контроль неразрушающий. Соединения сварные. Методы ультразвуковые
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 17745-90. Стали и сплавы. Методы определения газов
ГОСТ 18895-97. Сталь. Метод фотоэлектрического спектрального анализа
ГОСТ 19281-89. Прокат из стали повышенной прочности. Общие технические условия
ГОСТ 20295-85. Трубы стальные сварные для магистральных газонефтепроводов. Технические условия
ГОСТ 22536.0-88. Сталь углеродистая и чугун нелегированный. Общие требования к методам анализа
ГОСТ 23118-99. Конструкции стальные строительные. Общие технические условия
ГОСТ 28033-89. Сталь. Метод рентгенофлюоресцентного анализа
ГОСТ 30432-96. Трубы металлические. Методы отбора проб, заготовок и образцов для механических и технологических испытаний.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года, и соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Шпунтовая стена: несущая конструкция в форме вертикальной или наклонной стены, возводимой (набираемой) из монтажных элементов - шпунтовых свай, нижней частью погружаемых в грунт и соединяемых между собой продольными замками. Шпунтовая стена воспринимает в основном горизонтальные нагрузки и прежде всего давление находящегося за ней грунта.
3.2. Шпунтовый профиль: шпунтовая свая определенной формы поперечного сечения.
3.3. Шпунт: совокупность шпунтовых профилей (шпунтовых свай).
3.4. Замок: фасонный продольный край шпунтовой сваи, который может быть введен в зацепление с замком смежной шпунтовой сваи, образуя их грунтонепроницаемое замковое соединение в шпунтовой стене, обладающее несущей способностью на разрыв и изгиб.
4. Сортамент
4.1. Профили ШТС изготавливают из стальных электросварных прямошовных труб по ГОСТ 10704, ГОСТ 10705, ГОСТ 10706 или бесшовных горячекатаных труб по ГОСТ 8732, к которым сварными соединениями крепят два замка, располагаемых в диаметральной плоскости в соответствии с рисунком 1.
1 - труба; 2 - замок; 0-0 - ось шпунтовой стены
Рисунок 1. Положение замков на шпунтовом профиле
По требованию потребителя изготавливают угловые профили ШТС, в которых замки располагают в двух радиальных плоскостях под требуемым потребителю углом в соответствии с рисунком 2.
