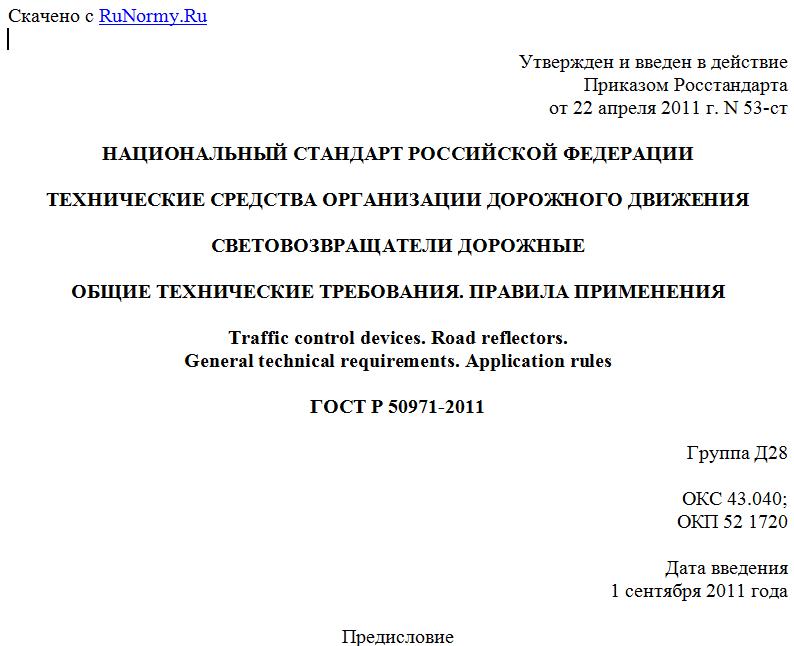

Утвержден и введен в действие
Приказом Росстандарта
от 22 апреля 2011 г. N 53-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕХНИЧЕСКИЕ СРЕДСТВА ОРГАНИЗАЦИИ ДОРОЖНОГО ДВИЖЕНИЯ
СВЕТОВОЗВРАЩАТЕЛИ ДОРОЖНЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ. ПРАВИЛА ПРИМЕНЕНИЯ
Traffic control devices. Road reflectors.
General technical requirements. Application rules
ГОСТ Р 50971-2011
Группа Д28
ОКС 43.040;
ОКП 52 1720
Дата введения
1 сентября 2011 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "РОСДОРНИИ" Российского дорожного агентства Министерства транспорта Российской Федерации (ФГУП "РОСДОРНИИ") совместно с Департаментом обеспечения безопасности дорожного движения Министерства внутренних дел Российской Федерации (Департамент ОБДД МВД России).
2. Внесен Техническим комитетом по стандартизации ТК 418 "Дорожное хозяйство".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 22 апреля 2011 г. N 53-ст.
4. Взамен ГОСТ Р 50971-96.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на световозвращатели дорожные, предназначенные для установки на автомобильных дорогах и улицах для улучшения зрительного ориентирования участников дорожного движения, устанавливает общие технические требования и правила их применения.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 41.27-2001 (Правила ЕЭК ООН N 27). Единообразные предписания, касающиеся официального утверждения предупреждающих треугольников
ГОСТ Р 50970-2011. Технические средства организации дорожного движения. Столбики сигнальные дорожные. Общие технические требования. Правила применения
ГОСТ Р 51256-99. Технические средства организации дорожного движения. Разметка дорожная. Типы, основные параметры. Общие технические требования
ГОСТ Р 52289-2004. Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки, светофоров, дорожных и направляющих устройств
ГОСТ Р 52290-2004. Технические средства организации дорожного движения. Знаки дорожные. Общие технические требования
ГОСТ Р 52398-2005. Классификация автомобильных дорог. Основные параметры и требования
ГОСТ Р 52605-2006. Технические средства организации дорожного движения. Искусственные неровности. Общие технические требования. Правила применения
ГОСТ Р 52901-2007. Картон гофрированный для упаковки продукции. Технические условия
ГОСТ Р 52907-2007. Картон гофрированный для упаковки продукции. Технические условия
ГОСТ 9.403-80. Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Методы испытаний на стойкость к статическому воздействию жидкостей
ГОСТ 111-2001. Стекло листовое. Технические условия
ГОСТ 7721-89. Источники света для измерения цвета. Типы. Технические требования. Маркировка
ГОСТ 8273-75. Бумага оберточная. Технические условия
ГОСТ 14192-96. Маркировка грузов
ГОСТ 17716-91. Зеркала. Общие технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения, обозначения и сокращения
3.1. В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1. Световозвращатель (катафот) дорожный: светосигнальное устройство со световозвращающим элементом (элементами) и элементами крепления, служащее для обозначения направления движения или местонахождения препятствия на дороге в темное время суток.
3.1.2. Световозвращающий элемент: часть световозвращателя дорожного с оптическими элементами (элементом), отражающими свет.
3.1.3. Оптический элемент: оптическая система, отражающая свет в направлении, близком к направлению его падения.
3.1.4. Рабочая поверхность оптического элемента: поверхность (грани) оптического элемента, обеспечивающие эффект световозвращения.
3.2. В настоящем стандарте применены следующие сокращения и обозначения:
КД - световозвращатель (катафот) дорожный;
КД1, КД2 - световозвращатели для обозначения сигнальных столбиков и препятствий;
КД3 - световозвращатель для разделения транспортных потоков противоположных и попутных направлений движения, обозначения пешеходных переходов и искусственных неровностей;
КД4 - световозвращатель для обозначения участков проезжей части, на которые запрещен въезд;
КД5 - световозвращатель для обозначения дорожных ограждений;
КД6 (1, 2) - световозвращатель для обозначения двусторонних дорожных ограждений на разделительной полосе;
Б - белый цвет световозвращающего элемента;
К - красный цвет световозвращающего элемента;
Ж - желтый цвет световозвращающего элемента;
1 - односторонние световозвращатели;
2 - двухсторонние световозвращатели;
ВП - класс световозвращателя по механической прочности (высоте падения испытательного груза).
Примечание. Обозначение КД5-К1 следует читать: световозвращатель для обозначения дорожных ограждений красного цвета, односторонний.
4. Классификация световозвращателей
4.1. Световозвращатели дорожные по конструктивному исполнению и цвету классифицируют на типы и разновидности в соответствии с таблицей А.1 (Приложение А).
4.2. По размещению световозвращающих элементов на корпусе световозвращатели подразделяют на:
- односторонние;
- двухсторонние.
4.3. Световозвращающие элементы по типу применяемых для их изготовления оптических элементов подразделяют на:
- плоскогранные;
- шаровые;
- пленочные.
4.4. По механической прочности световозвращающего элемента световозвращатели по 5.5.1 подразделяют на классы: ВП0, ВП1 и ВП2.
5. Технические требования
5.1. Требования к конструкции
5.1.1. Форма и цвет световозвращателей должны соответствовать указанным в таблице А.1 (Приложение А).
5.1.2. Размеры световозвращателей должны соответствовать указанным на рисунках Б.1 - Б.6 (Приложение Б).
Световозвращатели изготавливают в соответствии с требованиями настоящего стандарта и технической документацией организации-изготовителя.
Допускаются отдельные отклонения в способах крепления световозвращателей и размеров элементов крепления при сохранении технических характеристик изделия.
5.1.3. Рабочие поверхности оптических элементов должны быть изолированы от воздействия внешней среды с помощью герметичного корпуса или защитного покрытия.
5.1.4. Наружная поверхность световозвращателя должна быть гладкой, обеспечивающей удаление с нее пыли и грязи во время мойки.
5.1.5. На световозвращателях (кроме типа КД3) допускается наличие кромок шириной не более 5 мм, охватывающих световозвращающий элемент.
5.1.6. Световозвращатели типа КД4 изготавливают из стекла с физико-механическими характеристиками по ГОСТ 111.
Наружную поверхность нижней части световозвращателя типа КД4 покрывают алюминиевым отражающим покрытием по ГОСТ 17716, на которое наносят защитное лакокрасочное или другое покрытие, обеспечивающее сохранность отражающего покрытия при его хранении и эксплуатации.
5.2. Требования к монтажу
5.2.1. Крепление световозвращателей типов КД1 и КД2 к элементам обустройства дорог осуществляют с помощью болтов, заклепок, мастики или клея, обеспечивающих надежное удержание световозвращателей во время их мойки с применением средств механизации работ и их защиту от возможного хищения.
5.2.2. Световозвращатели типа КД3 крепят на дорожное покрытие с помощью мастики или клея. Для улучшения сцепления поверхности корпуса световозвращателя типа КД3 с дорожным покрытием его нижняя сторона может иметь рифление глубиной не менее 3 мм.
5.2.3. Металлические и пластмассовые световозвращатели типа КД3, в случаях их использования на участках дорог с уборкой снега плужными снегоочистителями, должны иметь анкер.
Допускается крепление световозвращателя типа КД3 к дорожному покрытию с помощью болтов.
5.2.4. Стеклянные световозвращатели типа КД4 заделывают в дорожное покрытие до уровня верхней грани нижней части световозвращателя. Для этого в покрытии высверливают отверстие диаметром 15 см и глубиной 4 см. Закрепляют световозвращатель в отверстии с помощью клея или мастики.
