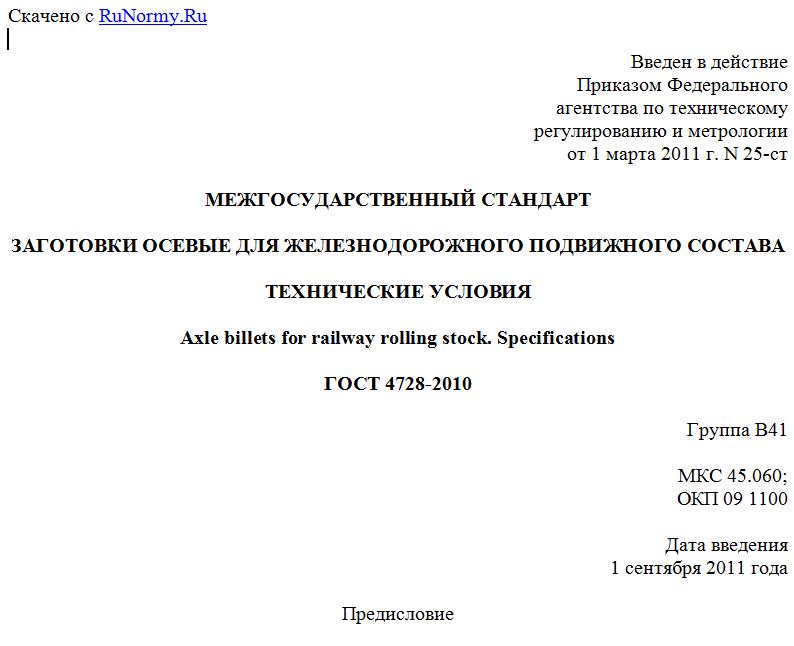

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 1 марта 2011 г. N 25-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЗАГОТОВКИ ОСЕВЫЕ ДЛЯ ЖЕЛЕЗНОДОРОЖНОГО ПОДВИЖНОГО СОСТАВА
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Axle billets for railway rolling stock. Specifications
ГОСТ 4728-2010
Группа В41
МКС 45.060;
ОКП 09 1100
Дата введения
1 сентября 2011 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по международной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Открытым акционерным обществом "Научно-исследовательский институт железнодорожного транспорта" (ОАО "ВНИИЖТ"), Уральским институтом металлов (ОАО УИМ), национальным техническим комитетом по стандартизации ТК 367 "Чугун, прокат и металлоизделия", ОАО "НИИ вагоностроения".
2. Внесен Техническим секретариатом Межгосударственного совета по стандартизации, метрологии и сертификации.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 38 от 25 ноября 2010 г.).
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Грузия GE Грузстандарт
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
Украина UA Госпотребстандарт Украины
Узбекистан UZ Узстандарт
Приказом Федерального агентства по техническому регулированию и метрологии от 1 марта 2011 г. N 25-ст межгосударственный стандарт ГОСТ 4728-2010 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2011 г.
Для Российской Федерации в настоящем стандарте реализованы требования технического регламента "О безопасности железнодорожного подвижного состава" применительно к объекту технического регулирования - заготовкам осевым:
- 4.2, 4.7, 4.8 содержат минимально необходимые требования безопасности;
- 5.1 устанавливает правила отбора образцов для подтверждения соответствия;
- 6.3, 6.8, 6.9 устанавливают методы проверки минимально необходимых требований безопасности.
4. Взамен ГОСТ 4728-96.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
1. Область применения
Настоящий стандарт распространяется на заготовки квадратного и круглого сечений из углеродистой стали (далее - заготовки), подвергаемые горячему деформированию и предназначенные для изготовления осей колесных пар локомотивов, дизель- и электропоездов, вагонов железных дорог, вагонов метрополитена, а также специального железнодорожного подвижного состава.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 15.309-98. Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 427-75. Линейки измерительные металлические. Технические условия
ГОСТ 1497-84 (ИСО 6892-84). Металлы. Методы испытания на растяжение
ГОСТ 1778-70 (ИСО 4967-79). Сталь. Металлографические методы определения неметаллических включений
ГОСТ 3749-77. Угольники поверочные 90°. Технические условия
ГОСТ 7502-98. Рулетки измерительные металлические. Технические условия
ГОСТ 7565-81 (ИСО 377-2-89). Чугун, сталь и сплавы. Метод отбора проб для определения химического состава
ГОСТ 7566-94. Металлопродукция. Приемка, маркировка, упаковка, транспортирование и хранение
ГОСТ 9454-78. Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах
ГОСТ 10243-75. Сталь. Методы испытаний и оценки макроструктуры
ГОСТ 17745-90. Стали и сплавы. Методы определения газов
ГОСТ 18895-97. Сталь. Метод фотоэлектрического спектрального анализа
ГОСТ 22536.0-87. Сталь углеродистая и чугун нелегированный. Общие требования к методам анализа
ГОСТ 22536.1-88. Сталь углеродистая и чугун нелегированный. Методы определения общего углерода и графита
ГОСТ 22536.2-87. Сталь углеродистая и чугун нелегированный. Методы определения серы
ГОСТ 22536.3-88. Сталь углеродистая и чугун нелегированный. Методы определения фосфора
ГОСТ 22536.4-88. Сталь углеродистая и чугун нелегированный. Методы определения кремния
ГОСТ 22536.5-87. Сталь углеродистая и чугун нелегированный. Методы определения марганца
ГОСТ 22536.7-88. Сталь углеродистая и чугун нелегированный. Методы определения хрома
ГОСТ 22536.8-87. Сталь углеродистая и чугун нелегированный. Методы определения меди
ГОСТ 22536.9-88. Сталь углеродистая и чугун нелегированный. Методы определения никеля
ГОСТ 26877-91. Металлопродукция. Методы измерения отклонений формы
ГОСТ 31334-2007. Оси для подвижного состава железных дорог колеи 1520 мм. Технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на территории государств по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Основные размеры
3.1. Размеры поперечного сечения заготовок и их предельные отклонения должны соответствовать указанным в таблице 1.
Таблица 1
Размеры поперечного сечения заготовок
Заготовки квадратного сечения (сторона) Заготовки круглого сечения (диаметр) Предельные отклонения, мм
интервал значений, мм
190 - 225 210 - 250 +/- 4,0
230 - 265 260 - 300 +/- 4,5
275 - 350 - +/- 5,0
3.2. Углы квадратных заготовок должны иметь скругление радиусом от 0,1 до 0,2 размера стороны заготовки. Радиус скругления углов заготовки приведен для построения калибра и на заготовке не контролируется.
Допускается вогнутость граней заготовки квадратного сечения, не превышающая предельные минусовые отклонения, установленные в таблице 1.
3.3. Смятие (деформация) концов заготовок при резке не должно превышать 0,25 размера стороны или диаметра заготовок.
Косина реза (отклонение плоскости реза от перпендикулярности) не должна превышать 0,1 стороны квадрата или диаметра заготовки.
3.4. Заготовки изготавливают мерной длины. Длину заготовок устанавливают по согласованию между изготовителем и потребителем. Предельные отклонения по длине заготовок плюс 50 мм.
Допускается изготовление заготовок кратной мерной длины с предельными отклонениями по согласованию с потребителем.
3.5. Пример условного обозначения осевой заготовки квадратного сечения со стороной 215 мм, длиной 1600 мм из слитка (СЛ):
Заготовка осевая 215 x 215, 1600, СЛ ГОСТ 4728-2010.
Пример условного обозначения осевой заготовки круглого сечения диаметром 210 мм, длиной 1650 мм из непрерывно-литого металла (НЛЗ):
Заготовка осевая 210, 1650, НЛЗ ГОСТ 4728-2010.
3.6. Минимальная масса заготовки определяется сечением заготовки с учетом минусовых допусков, радиусов скругления углов и длины, устанавливаемых в заказе между изготовителем и потребителем.
4. Технические требования
4.1. Осевые заготовки изготавливают из слитков или непрерывно-литых заготовок стали марки ОС мартеновского, кислородно-конвертерного или электропечного производства.
Сталь должна быть подвергнута внепечной обработке и вакуумированию <*>.
--------------------------------
