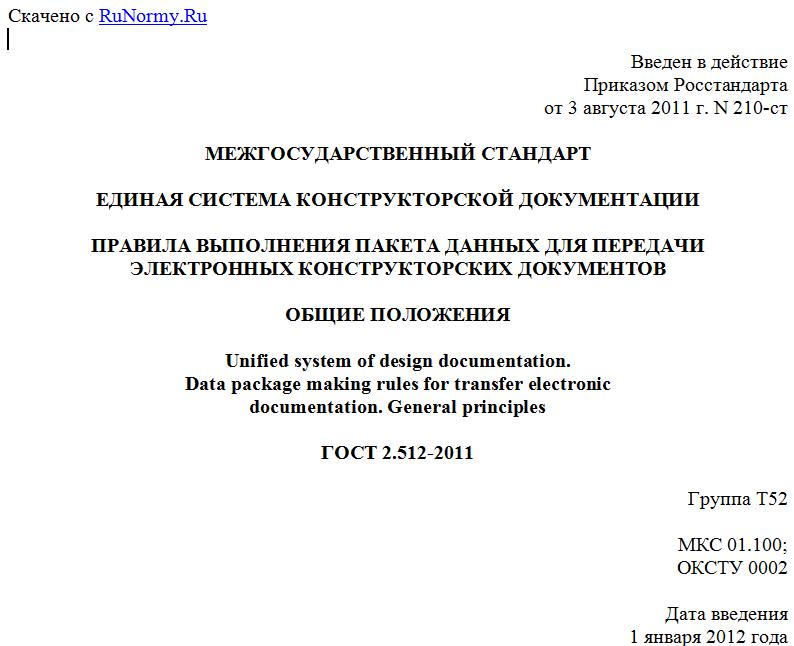

Введен в действие
Приказом Росстандарта
от 3 августа 2011 г. N 210-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ПРАВИЛА ВЫПОЛНЕНИЯ ПАКЕТА ДАННЫХ ДЛЯ ПЕРЕДАЧИ
ЭЛЕКТРОННЫХ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ
ОБЩИЕ ПОЛОЖЕНИЯ
Unified system of design documentation.
Data package making rules for transfer electronic
documentation. General principles
ГОСТ 2.512-2011
Группа Т52
МКС 01.100;
ОКСТУ 0002
Дата введения
1 января 2012 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ФГУП "ВНИИНМАШ"), Автономной некоммерческой организацией "Научно-исследовательский центр CALS-технологий "Прикладная логистика" (АНО НИЦ CALS-технологий "Прикладная логистика").
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 12 мая 2011 г. N 39).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
Украина UA Госпотребстандарт Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 3 августа 2011 г. N 210-ст межгосударственный стандарт ГОСТ 2.512-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2012 г.
5. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
1. Область применения
Настоящий стандарт распространяется на электронную конструкторскую документацию изделий машиностроения и приборостроения, выполненную в электронной форме или в форме электронного документа, и устанавливает правила выполнения пакета данных для передачи электронных конструкторских документов.
На основе настоящего стандарта допускается, при необходимости, разрабатывать стандарты, учитывающие особенности конкретных видов техники и уточняющие процедуры выполнения пакета данных.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 2.051-2006. Единая система конструкторской документации. Электронные документы. Общие положения
ГОСТ 2.053-2006. Единая система конструкторской документации. Электронная структура изделия. Общие положения
ГОСТ 2.102-68. Единая система конструкторской документации. Виды и комплектность конструкторских документов
ГОСТ 2.104-2006. Единая система конструкторской документации. Основные надписи
ГОСТ 2.106-96. Единая система конструкторской документации. Текстовые документы
ГОСТ 2.501-88. Единая система конструкторской документации. Правила учета и хранения
ГОСТ 2.511-2011. Единая система конструкторской документации. Правила передачи электронных конструкторских документов. Общие положения
ГОСТ 34.311-95. Информационная технология. Криптографическая защита информации. Функция хэширования.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения и сокращения
3.1. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1.
пакет электронных документов (данных): Совокупность одного или нескольких электронных документов, служащих для перемещения заключенной в нем информации.
[ГОСТ 2.511-2011, статья 3.1.2]
3.1.2.
электронная структура изделия: Конструкторский документ, содержащий состав сборочной единицы, комплекса или комплекта и иерархические отношения (связи) между его составными частями и другие данные в зависимости от его назначения.
[ГОСТ 2.053-2006, статья 3.1.4]
3.1.3. безопасность информации (данных): Состояние защищенности информации (данных), при котором обеспечиваются ее (их) конфиденциальность, доступность и целостность* <1>.
--------------------------------
<1> Знаком "*" отмечены пункты стандарта, к которым даны комментарии в Приложении А.
3.1.4. конфиденциальность информации: Состояние информации, при котором доступ к ней осуществляют только субъекты, имеющие на него право.
3.1.5. целостность информации: Состояние информации, при котором отсутствует любое ее изменение либо изменение осуществляется только преднамеренно субъектами, имеющими на него право.
3.1.6. опись: Перечень документов, включенных в пакет электронных данных (документов).
3.1.7.
ведомость электронных документов: Документ, содержащий перечень документов, выполненных в электронной форме.
[ГОСТ 2.102-68, таблица, пункт 1.2]
3.1.8.
электронный носитель: Материальный носитель, используемый для записи, хранения и воспроизведения информации, обрабатываемых с помощью средств вычислительной техники.
[ГОСТ 2.051-2006, статья 3.1.15]
3.2. Сокращения
В настоящем стандарте приняты следующие сокращения:
ДЭ - электронный конструкторский документ;
КД - конструкторский документ;
ПДЭ - пакет электронных данных (документов);
ЭСИ - электронная структура изделия;
ЭН - электронный носитель;
ЭЦП - электронная цифровая подпись;
PDM - компьютерная система управления данными.
4. Основные положения
4.1. В ПДЭ в общем случае включают:
- ЭСИ, выполненную в соответствии с ГОСТ 2.053;
- основной или полный комплект КД, сформированный на основе ЭСИ;
- один или несколько конструкторских документов;
- электронные библиотеки, справочники и классификаторы (или их фрагменты);
- наборы данных, подлежащих включению в документ (например, данные о проведении работ в период эксплуатации изделия);
- другие КД, относящиеся к изделию (прочие - по ГОСТ 2.102)*.
4.2. ДЭ, включаемые в ПДЭ, должны иметь в своих реквизитных частях код документа в зависимости от характера использования в соответствии с ГОСТ 2.104.
4.3. ПДЭ создается программным средством, которое должно обеспечивать формирование реквизитной части в соответствии с Приложением Б.
Допускается исключать из реквизитной части или вводить дополнительные реквизиты с учетом особенностей применения и обращения ДЭ.
