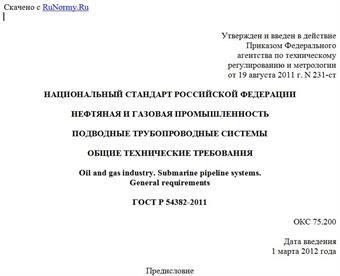

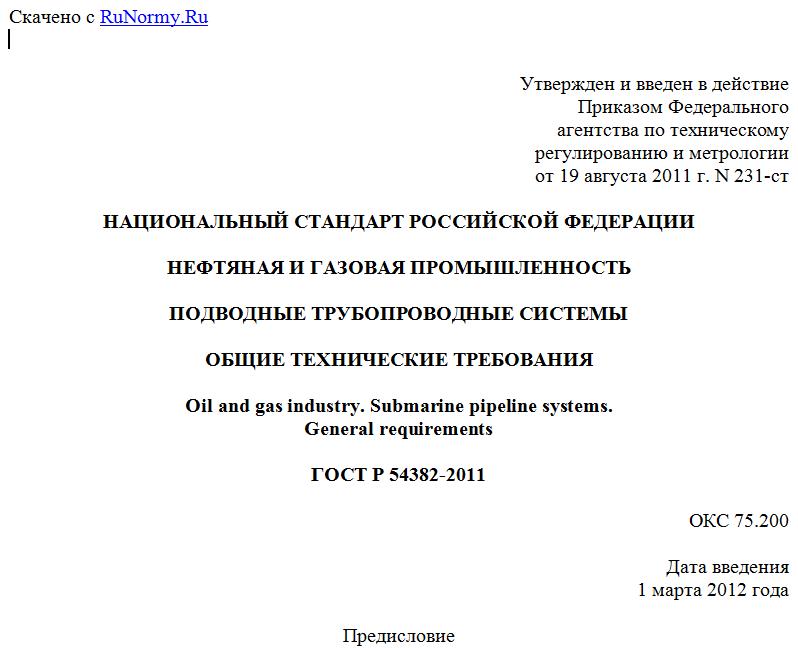

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 19 августа 2011 г. N 231-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
НЕФТЯНАЯ И ГАЗОВАЯ ПРОМЫШЛЕННОСТЬ
ПОДВОДНЫЕ ТРУБОПРОВОДНЫЕ СИСТЕМЫ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Oil and gas industry. Submarine pipeline systems.
General requirements
ГОСТ Р 54382-2011
ОКС 75.200
Дата введения
1 марта 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Обществом с ограниченной ответственностью "Научно-исследовательский институт природных газов и газовых технологий - Газпром ВНИИГАЗ" (ООО "Газпром ВНИИГАЗ") с участием специалистов структурных подразделений, организаций и дочерних обществ ОАО "Газпром" на основе аутентичного перевода на русский язык, указанного в пункте 4 стандарта, который выполнен ОАО "Гипроспецгаз".
2. Внесен Техническим комитетом по стандартизации ТК 23 "Техника и технологии добычи и переработки нефти и газа".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 19 августа 2011 г. N 231-ст.
4. Настоящий стандарт является идентичным по отношению к норвежскому стандарту DNV-OS-F101-2000 "Подводные трубопроводные системы" (DNV-OS-F101-2000 "Submarine pipeline systems").
Наименование настоящего стандарта изменено относительно наименования указанного норвежского стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (раздел 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
1.1. Введение
Настоящий стандарт устанавливает требования и правила на проектирование, изготовление, строительство, испытания, ввод в эксплуатацию, эксплуатацию, техническое обслуживание, переосвидетельствование и ликвидацию подводных морских трубопроводных систем, а также требования к материалам для их изготовления.
1.2. Цель стандарта
Целью настоящего стандарта является:
- установление требований безопасности для подводных морских трубопроводных систем путем определения минимальных требований к проектированию, материалам, изготовлению, строительству, испытанию, вводу в эксплуатацию, эксплуатации, техническому обслуживанию, переосвидетельствованию и ликвидации;
- определение технических руководящих положений по договорным вопросам между заказчиком и подрядчиком <1>;
- установление руководящих требований для проектировщиков, заказчиков и подрядчиков.
--------------------------------
<1> Данное положение является справочным.
1.3. Область распространения
Настоящий национальный стандарт распространяется на жесткие трубопроводные системы, предназначенные для использования в нефтяной и газовой промышленности.
Настоящий стандарт распространяется на проектирование, материалы, изготовление, строительство, испытания, ввод в эксплуатацию, эксплуатацию, техническое обслуживание, переосвидетельствование и ликвидацию трубопроводных систем, используемых в нефтяной и газовой промышленности.
Стандарт распространяется на однониточные трубопроводные системы, комплексы трубопроводов, размещенные один поверх другого и заключенные внутри несущей трубы.
Настоящий национальный стандарт не распространяется на гибкие трубы, на динамические или податливые райзеры.
Примечание. Приведенное выше ограничение обусловлено различиями в воздействии нагрузок на райзер, закрепленный на неподвижной конструкции, по сравнению с гибким райзером, который обладает степенью подвижности в жидкости. Это не относится к райзерам в форме цепной линии или райзерам, прикрепленным к плавучим платформам с натяжным вертикальным якорным креплением (TLP).
Действие настоящего стандарта не распространяется на составные шлангокабели, предназначенные для управления подводными установками. Отдельные трубы, входящие в составной шлангокабель, изготовленные из материалов, соответствующих настоящему стандарту, могут проектироваться в соответствии с настоящим стандартом.
Примечание. Если требования настоящего стандарта могут быть применены для составных шлангокабелей, следует принимать во внимание их особую геометрию, отличающуюся от геометрии обычного трубопровода, что может накладывать ограничение на применимость отдельных требований настоящего стандарта.
Настоящий стандарт распространяется на монтаж методами S-укладки, J-укладки, буксировки и укладки с использованием пластических деформаций. Стандарт также содержит требования к монтажу райзеров, защитных и анкерных конструкций.
Настоящий стандарт согласуется со стандартом ИСО 13623, который устанавливает функциональные требования для морских трубопроводов и райзеров.
Примечание. Основными отличиями от стандарта ИСО 13623 являются следующие:
- применение дополнительных требований U. Настоящий стандарт предусматривает эксплуатацию при более высоких давлениях, чем в стандарте ИСО 13623;
- в ИСО 13623 в некоторых случаях допускается эксплуатация при более значительных напряжениях в соответствии с критерием эквивалентных напряжений, чем в настоящем стандарте;
- требования к испытаниям системы давлением (испытания давлением);
- незначительные отличия, которые могут возникнуть в зависимости от отнесения трубопровода к тому или иному классу безопасности, стандарт ИСО 13623 не использует концепцию классов безопасности.
Трубы должны изготавливаться в соответствии с требованиями настоящего стандарта.
Требования настоящего стандарта к трубам основаны на стандарте ИСО 3183 с более жесткими требованиями к некоторым положениям.
В настоящем стандарте устанавливаются пять дополнительных требований к критериям и содержанию проектирования, а также дополнительный уровень требований к неразрушающему контролю (NDT).
Примечание. Дополнительные по отношению к стандарту ИСО 13623 требования к трубам приведены в Приложении A.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ИСО 13623. Нефтяная и газовая промышленность. Трубопроводные системы транспортировки (ISO 13623. Petroleum and natural gas industries - Pipeline transportation systems)
ГОСТ Р ИСО 3183-1:1996. Нефтяная и газовая промышленность. Трубы стальные для трубопроводов. Технические условия поставки. Часть 1. Трубы класса требований A (ISO 3183-1:1996. Petroleum and natural gas industries - Steel pipes for pipelines. Specifications. Part 1. Requirements for class A pipes)
ГОСТ Р ИСО 3183-2:1996. Нефтяная и газовая промышленность. Трубы стальные для трубопроводов. Технические условия поставки. Часть 2. Трубы класса требований B (ISO 3183-2:1996. Petroleum and natural gas industries - Steel pipes for pipelines. Specifications. Part 2. Requirements for class B pipes)
ГОСТ Р ИСО 3183-3:1996. Нефтяная и газовая промышленность. Трубы стальные для трубопроводов. Технические условия поставки. Часть 3. Трубы класса требований C (ISO 3183-3:1996. Petroleum and natural gas industries - Steel pipes for pipelines. Specifications. Part 3. Requirements for class C pipes).
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Должно (shall): означает требования, которые должны строго соблюдаться в соответствии с настоящим стандартом и отклонения от которых не допускаются.
3.2. Следует (should): означает, что рекомендуемая возможность (среди нескольких других) является наиболее подходящей, но не исключающей других, или что определенный порядок действий предпочтителен, но не обязательно требуется.
3.3. Можно (may): означает порядок действий, допустимый при соблюдении ограничений настоящего стандарта.
3.4. Соглашение, по соглашению (agreement, by agreement): если не оговорено иное, это означает необходимость письменного соглашения между изготовителем или подрядчиком и заказчиком.
3.5. Обследование после завершения строительства (as-built survey): обследование смонтированной и укомплектованной оборудованием трубопроводной системы, которое проводится для проверки соответствия законченных монтажных работ техническим требованиям и для регистрации отклонений от первоначального проекта, если таковые имеются.
3.6. Обследование состояния укладки (as-laid survey): обследование, выполняемое путем непрерывного слежения за точкой касания трубопровода при укладке или с помощью специального судна в ходе монтажа трубопровода.
3.7. Атмосферная зона (atmospheric zone): часть трубопроводной системы выше зоны заплеска.
3.8. Общая потеря устойчивости (buckling, global): режим потери устойчивости, который затрагивает существенную длину трубопровода или несколько труб и характеризуется небольшими деформациями поперечного сечения, например выпучивание трубопровода.
3.9. Местная потеря устойчивости (buckling, local): режим потери устойчивости, ограниченный короткой длиной трубопровода, вызывающий значительные изменения поперечного сечения.
Примечание. Примером является коллапс (смятие сечения под действием наружного давления), местное образование гофр и скручивание.
3.10. Нормативная нагрузка (characteristic load): базисное значение нагрузки, которое должно использоваться при определении нагрузок.
Примечание. Нормативная нагрузка обычно основана на определенной квантили на верхнем краю функции распределения нагрузки.
3.11. Нормативное сопротивление (characteristic resistance): базовое значение прочности конструкции, которое должно использоваться при определении расчетной прочности.
