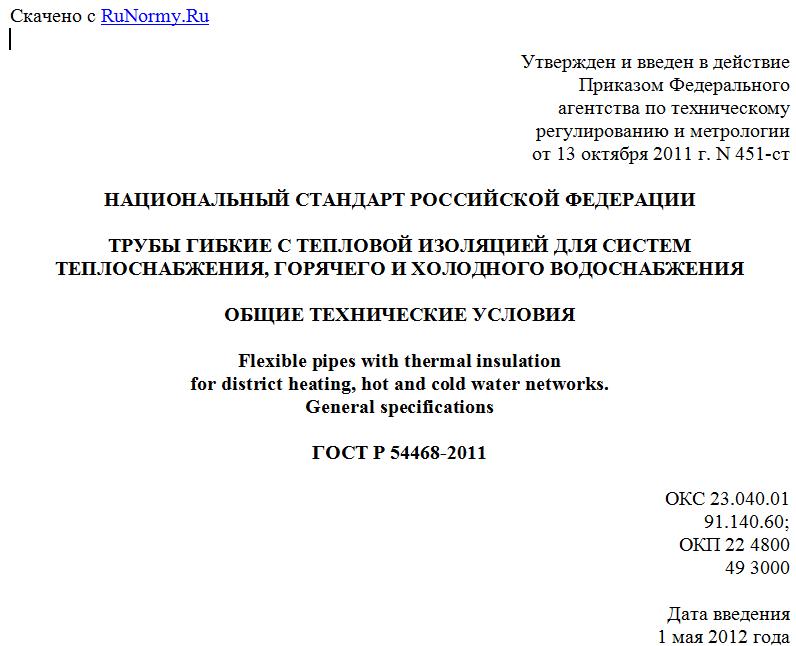

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 октября 2011 г. N 451-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРУБЫ ГИБКИЕ С ТЕПЛОВОЙ ИЗОЛЯЦИЕЙ ДЛЯ СИСТЕМ
ТЕПЛОСНАБЖЕНИЯ, ГОРЯЧЕГО И ХОЛОДНОГО ВОДОСНАБЖЕНИЯ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Flexible pipes with thermal insulation
for district heating, hot and cold water networks.
General specifications
ГОСТ Р 54468-2011
ОКС 23.040.01
91.140.60;
ОКП 22 4800
49 3000
Дата введения
1 мая 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Техническим комитетом по стандартизации ТК 465 "Строительство".
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 октября 2011 г. N 451-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на гибкие трубы с тепловой изоляцией в защитной оболочке (далее - гибкие трубы), предназначенные для прокладки систем теплоснабжения, горячего и холодного водоснабжения.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ Р ИСО 3126-2007. Трубопроводы из пластмасс. Пластмассовые элементы трубопровода. Определение размеров
ГОСТ Р 50838-2009. Трубы из полиэтилена для газопроводов. Технические условия
ГОСТ Р 53327-2009. Теплоизоляционные конструкции промышленных трубопроводов. Метод испытания на распространение пламени
ГОСТ 12.1.007-76. Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 12.1.044-89 (ИСО 4589-84). Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения
ГОСТ 12.3.002-75. Система стандартов безопасности труда. Процессы производственные. Общие требования безопасности
ГОСТ 12.3.008-75. Система стандартов безопасности труда. Производство покрытий металлических и неметаллических неорганических. Общие требования безопасности
ГОСТ 12.3.030-83. Система стандартов безопасности труда. Переработка пластических масс. Требования безопасности
ГОСТ 17.2.3.02-78. Охрана природы. Атмосфера. Правила установления допустимых выбросов вредных веществ промышленными предприятиями
ГОСТ 12423-66. Пластмассы. Условия кондиционирования и испытания образцов (проб)
ГОСТ 14192-96. Маркировка грузов
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15846-2002. Продукция, отправляемая в районы Крайнего Севера и приравненные к ним местности. Упаковка, маркировка, транспортирование и хранение
ГОСТ 22235-2010. Вагоны грузовые магистральных железных дорог колеи 1520 мм. Общие требования по обеспечению сохранности при производстве погрузочно-разгрузочных и маневровых работ
ГОСТ 26653-90. Подготовка генеральных грузов к транспортированию и хранению. Общие требования
ГОСТ 30244-94. Материалы строительные. Методы испытаний на горючесть
ГОСТ 30732-2006. Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой. Технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Срок службы: расчетное время работы труб при заданных параметрах эксплуатации трубопровода.
3.2. Рабочая температура: температура теплоносителя, при которой трубопровод работает большую часть времени.
3.3. Максимальная рабочая температура: высокая температура, возникающая только на короткие промежутки времени.
3.4. Рабочее давление: давление, на которое рассчитан трубопровод.
3.5. Труба гибкая: многослойная трубная конструкция, состоящая по меньшей мере из одной напорной трубы (полимерной или гофрированной металлической), изолирующего слоя и защитной оболочки. В зависимости от количества напорных труб конструкция может быть однотрубной или многотрубной, если напорных труб две и более.
3.6. Напорная труба: внутренняя труба, по которой осуществляется транспортирование теплоносителя.
3.7. Защитная оболочка: отдельно нанесенный наружный слой многослойной трубной конструкции, защищающий изолирующий слой от внешних воздействий в процессе монтажа и эксплуатации.
3.8. Изолирующий слой: слой, обеспечивающий необходимые тепловые характеристики многослойной трубной конструкции.
3.9. Система оперативного дистанционного контроля (СОДК): система, предназначенная для контроля состояния изолирующего слоя предварительно изолированных трубопроводов и обнаружения участков с повышенной влажностью изоляции.
3.10. Трубопровод: система, состоящая из отрезков гибких труб, соединительных деталей для напорных труб, элементов защиты мест соединения напорных труб, запорно-регулирующей арматуры, СОДК и других компонентов.
4. Эксплуатационные параметры, конструкция и размеры
4.1. Эксплуатационные параметры гибких труб представлены в таблице 1.
Таблица 1
Эксплуатационные параметры гибких труб
Рабочее давление, МПа (бар) Рабочая температура длительного воздействия, °C Максимальная рабочая температура, °C
0,6 (6) 80 95
1,0 (10) 80 95
1,0 (10) 90 115
1,0 (10) 90 135
1,6 (16) 120 150
2,5 (25) 20 40
4.2. Конструкция гибких труб
4.2.1. Пример многослойной трубной конструкции показан на рисунке 1.
1 - напорная труба; 2 - изолирующий слой;
3 - защитная оболочка
Рисунок 1. Пример многослойной трубной конструкции
4.3. Гибкие трубы поставляются в прямых отрезках, в бухтах или на барабанах, длиной по согласованию с потребителем.
4.4. Условное обозначение гибкой трубы состоит из слова "труба", допускается указывать торговое наименование "XXX", материал и размеры напорной трубы, диаметр защитной оболочки гибкой трубы, рабочее давление, максимальную рабочую температуру и обозначение настоящего стандарта. Допускается включать другую информацию, например, дату изготовления, номер партии и т.д.
