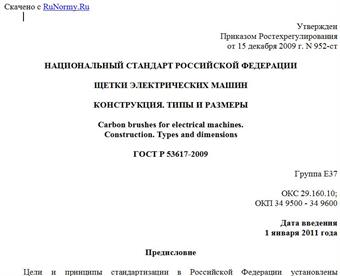

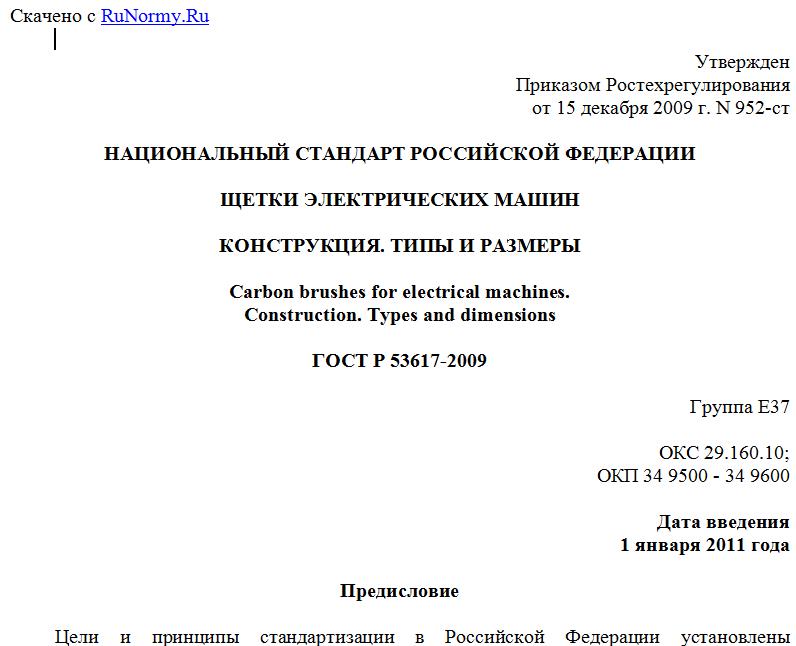

Утвержден
Приказом Ростехрегулирования
от 15 декабря 2009 г. N 952-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЩЕТКИ ЭЛЕКТРИЧЕСКИХ МАШИН
КОНСТРУКЦИЯ. ТИПЫ И РАЗМЕРЫ
Carbon brushes for electrical machines.
Construction. Types and dimensions
ГОСТ Р 53617-2009
Группа Е37
ОКС 29.160.10;
ОКП 34 9500 - 34 9600
Дата введения
1 января 2011 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 года N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Научно-исследовательский и проектно-технологический институт электроугольных изделий" (ФГУП "НИИЭИ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 429 "Изделия электроугольные и электрометаллокерамические"
3 УТВЕРЖДЕН Приказом Федерального агентства по техническому регулированию и метрологии от 15.12.2009 N 952-ст
4 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
1.1 Настоящий стандарт распространяется на щетки, применяемые для подвода и отвода тока на коллекторах и контактных кольцах электрических машин, а также на накладки и наконечники, применяемые для армирования щеток.
1.2 Стандарт устанавливает конструкции, типы и размеры щеток, накладок и наконечников.
1.3 Стандарт не распространяется на щетки, накладки и наконечники, применяемые в электрических машинах военной техники.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 2.308-79 Единая система конструкторской документации. Указание на чертежах допусков формы и расположения поверхностей
ГОСТ 1050-88 Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия
ГОСТ 1173-2006 Фольга, ленты, листы и плиты медные. Технические условия
ГОСТ 2208-2007 Фольга, ленты, листы и плиты латунные. Технические условия
ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики
ГОСТ 5632-72 Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки
ГОСТ 12232-89 (МЭК 136-86) Щетки электрических машин. Размеры и методы определения переходного электрического сопротивления между щеткой и токоведущим проводом и определения усилия вырывания токоведущего провода
ГОСТ 15527-2004 Сплавы медно-цинковые (латуни), обрабатываемые давлением. Марки
ГОСТ 18620-86 Изделия электротехнические. Маркировка
ГОСТ 19904-90 Прокат листовой холоднокатаный. Сортамент
ГОСТ 21888-82 (МЭК 276-68, МЭК 560-77) Щетки, щеткодержатели, коллекторы и контактные кольца электрических машин. Термины и определения
ГОСТ 21930-76 Припои оловянно-свинцовые в чушках. Технические условия
ГОСТ 21931-76 Припои оловянно-свинцовые в изделиях. Технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов в информационной системе общего пользования или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ 21888 и определения по ГОСТ 12232, а также термин с соответствующим определением:
3.1 наконечник: Токопроводящий элемент щетки, предназначенный для присоединения ее к электрической машине.
4 Обозначения
4.1 Стандарт устанавливает обозначения типов щеток в зависимости от их конструктивного исполнения:
К1 - щетка прямоугольная или цилиндрическая неармированная;
К1-1 - щетка прямоугольная с одним проводом на верхней поверхности;
К1-2 - щетка прямоугольная с одним проводом на верхней поверхности, смещенным от оси щетки;
К1-3 - щетка прямоугольная с двумя проводами на верхней поверхности;
К1-4 - щетка прямоугольная с одним проводом на меньшей боковой грани;
К1-5 - щетка прямоугольная с одним проводом на большей боковой грани;
К1-7 - щетка прямоугольная с двумя проводами на верхней поверхности, смещенными от оси щетки;
К1-8 - щетка прямоугольная с четырьмя проводами на верхней поверхности, симметричными относительно оси щетки;
К2-3 - щетка со скошенной контактной поверхностью и двумя проводами на верхней поверхности, симметричными относительно оси щетки;
К3-2 - щетка со скошенными контактной и верхней поверхностями, с одним проводом на верхней поверхности, смещенным от оси щетки;
К3-3 - щетка со скошенными контактной и верхней поверхностями, двумя проводами на верхней поверхности, симметричными относительно оси щетки;
К3-5 - щетка со скошенными контактной и верхней поверхностями, с одним проводом на большей боковой грани;
К3-8 - щетка со скошенными контактной и верхней поверхностями, четырьмя проводами на верхней поверхности, симметричными относительно оси щетки;
К4-2 - щетка прямоугольная со скосом на верхней поверхности и одним проводом на скосе;
К5-2 - щетка со скошенной контактной поверхностью и одним проводом на скосе верхней поверхности;
К6-3 - щетка прямоугольная с двумя скосами на верхней поверхности, симметричными относительно оси щетки, и двумя проводами на скосах;
К6-8 - щетка прямоугольная с двумя скосами на верхней поверхности, симметричными относительно оси щетки, и четырьмя проводами на скосах;
К8 - щетка прямоугольная с пазом на верхней поверхности неармированная;
К8-2 - щетка прямоугольная с пазом и одним проводом на верхней поверхности, смещенным от оси щетки;
К8-3 - щетка прямоугольная с пазом и двумя проводами на верхней поверхности, симметричными относительно оси щетки;
К8-4 - щетка прямоугольная с пазом на верхней поверхности и одним проводом на меньшей боковой грани;
К8-5 - щетка прямоугольная с пазом на верхней поверхности и одним проводом на большей боковой грани;
К8-8 - щетка прямоугольная с пазом и четырьмя проводами на верхней поверхности, симметричными относительно оси щетки;
К10-4 - щетка со скошенной контактной поверхностью, пазом на верхней поверхности и одним проводом на меньшей боковой грани;
К11-3 - щетка со скошенной контактной поверхностью, скошенным пазом и двумя проводами на верхней поверхности, симметричными относительно оси щетки;
К11-4 - щетка со скошенной контактной поверхностью, скошенным пазом на верхней поверхности и одним проводом на меньшей боковой грани;
К11-8 - щетка со скошенной контактной поверхностью, скошенным пазом и четырьмя проводами на верхней поверхности;
К12-3 - щетка прямоугольная с пазом и двумя проводами на верхней поверхности, с резиновой накладкой;
К12-8 - щетка прямоугольная с пазом и четырьмя проводами на верхней поверхности, с резиновой накладкой;
К13-2 - щетка прямоугольная с пазом и скосом на верхней поверхности и одним проводом на скосе;
К14 - щетка прямоугольная с головкой на верхней поверхности;
К14-1 - щетка прямоугольная с головкой на верхней поверхности и одним проводом на головке;
К14-5 - щетка прямоугольная с головкой на верхней поверхности и одним проводом на боковой грани;
К16-2 - щетка со скошенной контактной поверхностью, двумя скосами на верхней поверхности и одним токоведущим проводом на скосе;
К17-3 - щетка со скошенной контактной поверхностью, тремя скосами на верхней поверхности и двумя проводами на боковых скосах;
К21-2 - щетка сложной конструкции с одним проводом;
К21-3 - щетка сложной конструкции с двумя проводами;
К23-1 - щетка трапецеидальная с одним проводом на боковой поверхности;
К23-4 - щетка трапецеидальная с одним проводом на верхней поверхности.
4.2 В стандарте применены обозначения размеров щеток по ГОСТ 12232 и ГОСТ 21888, установлены дополнительные обозначения размеров щеток, накладок и наконечников:
- размер между боковой гранью щетки и осью токоведущего провода в направлении оси коллектора или контактного кольца;
- размер между осями токоведущих проводов в направлении оси коллектора или контактного кольца;
- ширина паза на верхней поверхности щетки или накладки в направлении оси коллектора или контактного кольца;
- ширина площадки верхней поверхности щетки до скоса на боковой грани;
- ширина большей скошенной верхней поверхности щетки;
- размер прилегающей поверхности накладки к аксиальной стороне щетки;
- размер верхней поверхности накладки по аксиальной стороне щетки;
- размер между осями отверстий накладки для токоведущих проводов по аксиальной стороне щетки;
B - ширина наконечников П и ПГ;
- размер заготовки наконечников Д и ДГ до элементов, закрепляющих провод;
- ширина заготовки наконечников Д и ДГ;
d - диаметр цилиндрической головки щетки;
- диаметр отверстия наконечника для контактного стержня;
- диаметр отверстия накладки для крепления к щетке;
- диаметр упорного отверстия накладки под нажимной палец;
- диаметр заготовки наконечников Д и ДГ под токоведущий провод;
