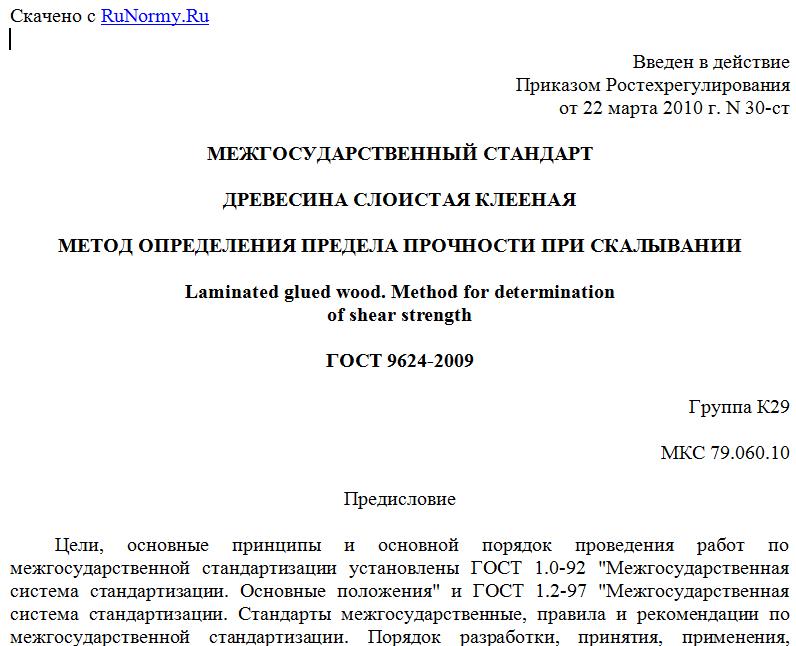

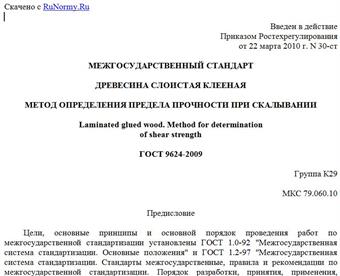

Введен в действие
Приказом Ростехрегулирования
от 22 марта 2010 г. N 30-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДРЕВЕСИНА СЛОИСТАЯ КЛЕЕНАЯ
МЕТОД ОПРЕДЕЛЕНИЯ ПРЕДЕЛА ПРОЧНОСТИ ПРИ СКАЛЫВАНИИ
Laminated glued wood. Method for determination
of shear strength
ГОСТ 9624-2009
Группа К29
МКС 79.060.10
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Техническим комитетом по стандартизации ТК 67 "Фанера и фанерная продукция".
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 36 от 11 ноября 2009 г.).
За принятие стандарта проголосовали:
---------------------T--------------------T-------------------------------¬
¦Краткое наименование¦ Код страны по ¦ Сокращенное наименование ¦
¦ страны по ¦МК (ИСО 3166) 004-97¦ национального органа ¦
¦МК (ИСО 3166) 004-97¦ ¦ по стандартизации ¦
+--------------------+--------------------+-------------------------------+
¦Беларусь ¦ BY ¦Госстандарт Республики Беларусь¦
¦Казахстан ¦ KZ ¦Госстандарт Республики ¦
¦ ¦ ¦Казахстан ¦
¦Молдова ¦ MD ¦Молдова-Стандарт ¦
¦Российская Федерация¦ RU ¦Федеральное агентство ¦
¦ ¦ ¦по техническому регулированию ¦
¦ ¦ ¦и метрологии ¦
¦Таджикистан ¦ TJ ¦Таджикстандарт ¦
¦Узбекистан ¦ UZ ¦Узстандарт ¦
¦Украина ¦ UA ¦Госпотребстандарт Украины ¦
L--------------------+--------------------+--------------------------------
4. Настоящий стандарт соответствует региональному стандарту ЕН 314-1:2004 "Плиты древесные. Качество склеивания. Часть 1. Методы испытаний" (EN 314-1:2004 "Plywood - Bonding quality - Part 1: Test methods", NEQ) в части требований к форме и размерам образцов при испытании фанеры и фанерных материалов, методу испытаний; региональному стандарту ЕН 326-1:1994 "Плиты древесные. Отбор образцов, распиливание и контроль. Часть 1. Отбор образцов, выпиливание образцов для испытания и выражение результатов испытаний" (EN 326-1:1994 "Wood-based panels - Sampling, cutting and inspection - Part 1: Sampling and cutting of test pieces and expression of test results", NEQ) в части оценки результатов испытаний образцов из фанеры и фанерных материалов.
5. Приказом Федерального агентства по техническому регулированию и метрологии от 22 марта 2010 г. N 30-ст межгосударственный стандарт ГОСТ 9624-2009 введен в действие с 1 января 2011 г. в качестве национального стандарта Российской Федерации.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
1. Область применения
Настоящий стандарт распространяется на слоистую клееную древесину (фанеру, фанерные и столярные плиты, древесные слоистые пластики) и устанавливает метод определения предела прочности при скалывании по клеевому слою и по древесине.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 166-89 (ИСО 3599-76). Штангенциркули. Технические условия
ГОСТ 6507-90. Микрометры. Технические условия
ГОСТ 9620-94. Древесина слоистая клееная. Отбор образцов и общие требования при испытании
ГОСТ 9621-72. Древесина слоистая клееная. Метод определения физических свойств
ГОСТ 11358-89. Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм. Технические условия
ГОСТ 28840-90. Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Испытательное оборудование и инструменты
Для определения предела прочности при скалывании применяют следующее оборудование и инструменты:
- испытательную машину по ГОСТ 28840 для проведения испытаний на растяжение, оборудованную клиновыми захватами с нарезанными на них мелкими зубьями, способную работать непрерывно и измерять нагрузку с точностью +/- 1%;
- приспособление к испытательной машине для испытаний образцов древесных слоистых пластиков и столярных плит - см. рисунок 1;
- микрометр по ГОСТ 6507 или толщиномер по ГОСТ 11358 с погрешностью измерения не более 0,1 мм;
- штангенциркуль по ГОСТ 166 с точностью измерения +/- 0,1 мм;
- резервуар для кипячения образцов;
- водяную баню с термостатом для погружения образцов для испытаний, способную поддерживать температуру (20 +/- 3) °C.
1 - образец; 2 - упорная планка; 3 - планка;
4 - захват; 5 - упор; 6 - траверса;
7 - испытательные губки
Рисунок 1. Приспособление к испытательной машине
Допускается применять другие испытательные машины, приспособления и измерительные инструменты, обеспечивающие необходимую точность приложения нагрузки и измерений.
4. Отбор и подготовка образцов
4.1. Отбор образцов и подготовку их к испытаниям проводят по ГОСТ 9620.
4.2. По длине образцы должны соответствовать направлению волокон древесины наружных слоев.
Образцы должны быть без каких-либо видимых дефектов в зоне скалывания.
4.3. Форма и размеры образцов для испытаний на скалывание по клеевому слою для фанеры и фанерных плит - см. рисунок 2.
Длина образца l = 135 мм.
Длина плоскости скалывания .
Минимальное расстояние между зажимами .
Ширина плоскости скалывания (ширина образца для испытаний) .
Ширина пропилов от 2,5 до 4 мм.
Толщина шпона .
Рисунок 2. Форма и размеры образцов фанеры
и фанерных плит
Скалывание образцов проводят по наиболее удаленным от наружных слоев клеевым слоям образца.
По требованию потребителя для фанеры и фанерных плит прочность при скалывании определяют в различных слоях.
Для фанеры с числом слоев от 3 до 9 используют образцы для испытаний, имеющие толщину готовой продукции.
Для фанеры с числом слоев больше 9 избыточные слои удаляют с одной или двух сторон в зависимости от испытуемых клеевых слоев.
При толщине шпона менее 1,5 мм испытания фанеры проводят на образцах с расстоянием между пропилами, равным 10 мм.
Если центральный слой состоит из двух слоев шпона, имеющих перпендикулярное направление волокон древесины по отношению к наружным слоям, то его пропиливают до прилегающего к нему продольного слоя.
Для фанеры и фанерных плит с перекрестным расположением слоев шпона направление волокон древесины в слое шпона, находящемся между клеевыми слоями, подвергающимися испытаниям, должно быть перпендикулярно к длине образца. Расстояние между зажимами должно составлять не менее 50 мм, пропилы на образце должны перерезать клеевые слои не менее чем на 1/3 толщины шпона.
4.4. Форма и размеры образцов для испытания на скалывание по клеевому слою для древесных слоистых пластиков и столярных плит - см. рисунок 3.
Длина образца l = 85 мм.
Длина плоскости скалывания .
Ширина плоскости скалывания (ширина образца для испытаний) .
Ширина пропилов .
