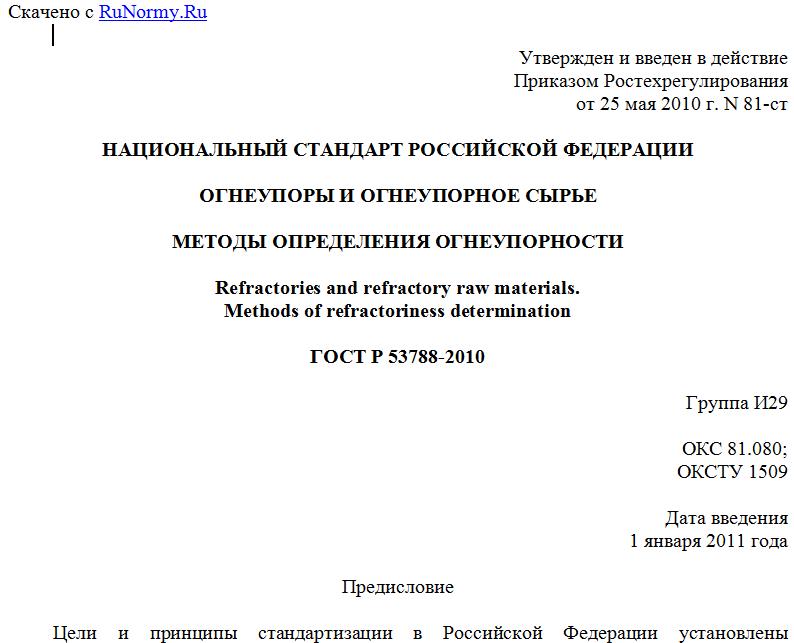

Утвержден и введен в действие
Приказом Ростехрегулирования
от 25 мая 2010 г. N 81-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОГНЕУПОРЫ И ОГНЕУПОРНОЕ СЫРЬЕ
МЕТОДЫ ОПРЕДЕЛЕНИЯ ОГНЕУПОРНОСТИ
Refractories and refractory raw materials.
Methods of refractoriness determination
ГОСТ Р 53788-2010
Группа И29
ОКС 81.080;
ОКСТУ 1509
Дата введения
1 января 2011 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан ООО "Научно-технический центр "Огнеупоры" (ООО "НТЦ "Огнеупоры").
2. Внесен Техническим комитетом по стандартизации ТК 9 "Огнеупоры".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 25 мая 2010 г. N 81-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на огнеупоры и огнеупорное сырье для их производства и устанавливает методы определения огнеупорности в диапазоне температур от 1580 °C до 1790 °C:
- метод с использованием пирометрических контрольных конусов;
- инструментальный метод.
В случае возникновения разногласий по результатам определения огнеупорности в качестве арбитражного применяют метод с использованием пирометрических контрольных конусов.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 8.585-2001. Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования
ГОСТ Р 12.4.230.1-2007 (ЕН 166-2002). Система стандартов безопасности труда. Средства индивидуальной защиты глаз. Общие технические требования
ГОСТ Р ИСО 1146-2009. Конусы пирометрические контрольные для лабораторного применения. Технические условия
ГОСТ Р 52540-2006. Глины огнеупорные и каолины для производства огнеупоров. Правила приемки и методы отбора проб
ГОСТ Р 52667-2006. Огнеупоры неформованные. Правила приемки и методы отбора проб
ГОСТ Р 52918-2008. Огнеупоры. Термины и определения
ГОСТ 12.1.019-79. Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ 12.2.007.9-93 (МЭК 519-1-84). Безопасность электротермического оборудования. Часть 1. Общие требования
ГОСТ 12.4.021-75. Система стандартов безопасности труда. Системы вентиляционные. Общие требования
ГОСТ 6034-74. Декстрины. Технические условия
ГОСТ 6613-86. Сетки проволочные тканые с квадратными ячейками. Технические условия
ГОСТ 8179-98 (ИСО 5022-79). Изделия огнеупорные. Отбор образцов и приемочные испытания
ГОСТ 21739-76. Пироскопы керамические. Технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 52918, а также следующие термины с соответствующими определениями:
3.1.
--------------------------------------------------------------------------¬
¦ Огнеупорность: свойство материала противостоять, не расплавляясь,¦
¦воздействию высоких температур. ¦
¦ Примечание. Выражают через температуру падения пирометрического¦
¦контрольного конуса. ¦
¦ [ГОСТ Р 52918-2008, статья 8.15] ¦
L--------------------------------------------------------------------------
3.2. Пироскоп (пирометрический контрольный конус): усеченная треугольная пирамида установленных размеров, изготовленная из керамической массы определенного состава и обладающая в заданных условиях нагрева свойством размягчаться и "падать" при определенной температуре, называемой температурой падения.
3.3. Испытуемый конус: усеченная треугольная пирамида установленных размеров, изготовленная из испытуемого материала и обладающая в заданных условиях нагрева свойством размягчаться и "падать" при определенной температуре, называемой температурой падения.
3.4. Температура падения: температура, при которой нагреваемый в заданных условиях пирометрический контрольный конус и/или испытуемый конус, дугообразно изгибаясь, касается вершиной горизонтальной поверхности подставки, на которую он установлен.
3.5. Королек: застывшая капля оплавившейся вершины пирометрического контрольного конуса (испытуемого конуса).
3.6. Рабочая зона: внутреннее пространство печи с наивысшей температурой, в которое помещают подставку с испытуемыми конусами и пирометрическими контрольными конусами.
4. Сущность методов
4.1. Метод с использованием пирометрических контрольных конусов заключается в сравнении температур падения испытуемых конусов и пирометрических контрольных конусов при нагревании в заданных условиях.
4.2. Инструментальный метод (Приложение А) заключается в измерении температуры падения испытуемых конусов с использованием термопары с вторичным измерительным прибором без применения пирометрических контрольных конусов.
5. Средства измерений, аппаратура,
вспомогательные устройства и материалы
В настоящем стандарте используют следующие средства измерений, аппаратуру, вспомогательные устройства и материалы.
5.1. Электрическая печь сопротивления, обеспечивающая нагрев до температуры 1800 °C со скоростью, указанной в разделе 8. Печь может быть цилиндрической или прямоугольной, вертикальной или горизонтальной и должна быть оборудована механическим приспособлением для ввода и извлечения подставки с испытуемыми конусами и пирометрическими контрольными конусами. Рабочая атмосфера в печи - воздух.
Вертикальную печь допускается оборудовать механизмом вращения подставки с конусами. Рекомендуемая скорость вращения - не более 3 об/мин.
Размеры рабочей зоны:
- диаметр (сторона поперечного сечения) - от 60 до 80 мм и высота - не менее 100 мм - в вертикальной печи;
- высота - не менее 60 мм, ширина и длина - не менее 100 мм - в горизонтальной печи.
Перепад температуры в рабочей зоне не должен превышать 10 °C.
5.2. Пирометр любого типа с погрешностью измерения не более +/- 1%.
5.3. Термопара для измерения температуры до 1800 °C с вторичным измерительным прибором с погрешностью измерения не более +/- 1% или более точным.
5.4. Формы для изготовления испытуемых конусов и огнеупорных подставок, например латунные или стальные.
5.5. Шаблоны для проверки угла наклона испытуемых конусов и пирометрических контрольных конусов, которые рекомендуется изготовлять из органического стекла или металла.
5.6. Набор пирометрических контрольных конусов (керамических пироскопов) малого формата по ГОСТ 21739.
Допускается применять пирометрические контрольные конусы по другим нормативным документам при соблюдении условий, изложенных в Приложении Б.
5.7. Лабораторные сита с номинальным размером ячейки сетки 0,2 и 0,5 мм по ГОСТ 6613.
5.8. Ступки ручные или механические, стальные или неметаллические.
5.9. Декстрин по ГОСТ 6034 или другая клеящая добавка с массовой долей золы не более 0,5%.
5.10. Огнеупорная масса для изготовления подставок и закрепления испытуемых конусов и пирометрических контрольных конусов.
6. Требования безопасности
6.1. Требования безопасности к электропечи, применяемой для испытания, должны соответствовать ГОСТ 12.2.007.9.
6.2. Эксплуатация электроустановок и электроприборов должна осуществляться в соответствии с ГОСТ 12.1.019 и правилами технической эксплуатации и техники безопасности электроустановок потребителей.
6.3. Помещение для проведения испытания должно быть оборудовано вентиляцией в соответствии с ГОСТ 12.4.021.
6.4. При проведении испытания должны применяться индивидуальные средства защиты: защитные очки по ГОСТ Р 12.4.230.1 или защитный щиток с соответствующим светофильтром, спецодежда, хлопчатобумажные перчатки и т.п.
7. Подготовка испытуемых конусов и подставки для испытания
7.1. Отбор проб
Отбор проб проводят от:
- образцов изделий по ГОСТ 8179 (пункт 6.1.1), проверенных на строение или подвергшихся испытаниям на предел прочности при сжатии или открытую
