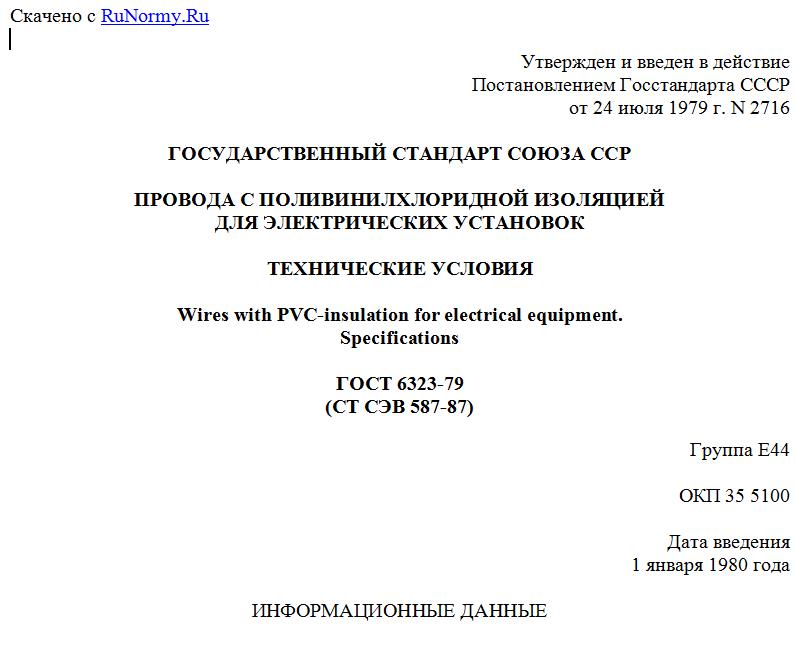

Утвержден и введен в действие
Постановлением Госстандарта СССР
от 24 июля 1979 г. N 2716
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПРОВОДА С ПОЛИВИНИЛХЛОРИДНОЙ ИЗОЛЯЦИЕЙ
ДЛЯ ЭЛЕКТРИЧЕСКИХ УСТАНОВОК
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Wires with PVC-insulation for electrical equipment.
Specifications
ГОСТ 6323-79
(СТ СЭВ 587-87)
Группа Е44
ОКП 35 5100
Дата введения
1 января 1980 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством электротехнической промышленности.
Разработчики: Ю.К. Кабалян, Л.Г. Атабекян, канд. техн. наук.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 24.07.1979 N 2716.
3. Взамен ГОСТ 6323-71.
4. В стандарт полностью введен СТ СЭВ 587-87.
5. Стандарт полностью соответствует стандарту МЭК 227-3.
6. Ссылочные и нормативно-технические документы
-------------------------------T----------------------------------
Обозначение НТД, на который ¦ Номер пункта
дана ссылка ¦
-------------------------------+----------------------------------
ГОСТ 20.57.406-81 ¦4.4.4, 4.4.5, 4.4.6
ГОСТ 1579-93 ¦4.5.1
ГОСТ 2990-78 ¦4.3.1, 4.3.2
ГОСТ 3345-76 ¦4.3.3
ГОСТ 5151-79 ¦5.3.1
ГОСТ 5960-72 ¦2.4.10
ГОСТ 12177-79 ¦4.2.1
ГОСТ 15150-69 ¦2.2, 5.4.1, 5.4.2
ГОСТ 17491-80 ¦4.5.2
ГОСТ 22483-77 ¦2.4.1, 2.5.1
ГОСТ 23286-78 ¦2.5.2, 4.3.1
ГОСТ 25018-81 ¦4.4.4
ГОСТ 25706-83 ¦4.2.1
ГОСТ 26445-85 ¦2.1, 3.1, 3.2.2, 3.3.1, 4.1, 5.1
ТУ 16.К71-087-90 ¦2.4.10
ТУ 16.К71-088-90 ¦2.4.10
7. Ограничение срока действия снято Постановлением Госстандарта от 30.03.1992 N 317.
8. Переиздание (сентябрь 1998 г.) с Изменениями N 1, 2, 3, 4, утвержденными в июле 1981 г., октябре 1985 г., августе 1987 г., декабре 1988 г. (ИУС 10-81, 1-86, 12-87, 3-89).
Настоящий стандарт распространяется на провода с медными и алюминиевыми или алюминиевыми плакированными медью жилами с изоляцией из поливинилхлоридного пластиката, применяемые для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков на номинальное напряжение до 450 В (для сетей до 450/750 В) частотой до 400 Гц или постоянное напряжение до 1000 В.
Стандарт устанавливает требования к проводам для нужд народного хозяйства и экспорта, в том числе в страны с тропическим и холодным климатом.
(Измененная редакция, Изм. N 3, 4).
1. МАРКИ И РАЗМЕРЫ
1.1. Марки, наименование, схемы конструкций и преимущественные способы прокладки или монтажа проводов должны соответствовать указанным в табл. 1.
Таблица 1
Обозначение марки Наименование Схема конструкции Преимущественные способы прокладки или монтажа
АПВ Провод с алюминиевой или алюминиевой плакированной медью жилой с поливинилхлоридной изоляцией Для прокладки в стальных трубах, пустотных каналах строительных конструкций, на лотках и др., для монтажа электрических цепей
ПВ1 Провод с медной жилой с поливинилхлоридной изоляцией То же
ПВ2 Провод с медной жилой с поливинилхлоридной изоляцией гибкий Для монтажа участков электрических цепей, где возможны изгибы проводов
ПВ3 Провод с медной жилой с поливинилхлоридной изоляцией повышенной гибкости То же
ПВ4 Провод с медной жилой с поливинилхлоридной изоляцией особо гибкий Для монтажа участков электрических цепей, где возможны частые изгибы проводов
АППВ Провод с алюминиевыми или алюминиевыми плакированными медью жилами с поливинилхлоридной изоляцией, плоский с разделительным основанием Для негибкого монтажа
ППВ Провод с медными жилами с поливинилхлоридной изоляцией, плоский с разделительным основанием То же
К марке провода холодного исполнения через дефис добавляют буквы "ХЛ".
Коды ОКП приведены в Приложении 1.
1.2. Номинальное сечение жил, их число в проводе должны соответствовать указанным в табл. 2.
Таблица 2
-----------------T-----------T------------------------------------
Обозначение марок¦ Число жил ¦ Номинальное сечение токопроводящей
¦ ¦ жилы, мм2
-----------------+-----------+------------------------------------
АПВ ¦1 ¦От 2,0 до 120,0 включ.
ПВ1 ¦1 ¦" 0,5 " 95,0 "
ПВ2 ¦1 ¦" 2,0 " 95,0 "
ПВ3 ¦1 ¦" 0,5 " 95,0 "
ПВ4 ¦1 ¦" 0,5 " 10,0 "
АППВ ¦2 и 3 ¦" 2,0 " 6,0 "
ППВ ¦2 и 3 ¦" 0,75 " 4,0 "
Пример условного обозначения провода марки ПВ1 с медной жилой, с поливинилхлоридной изоляцией, сечением 2,5 мм2, натурального, белого или серого цвета
ПВ1 2,5 Б ГОСТ 6323-79;
марки АППВ с алюминиевыми жилами с поливинилхлоридной изоляцией, плоского, с разделительными основаниями, сечением 2,5 мм2, А
АППВ 2 x 2,5 ГОСТ 6323-79;
марки ПВ3 с медной жилой с поливинилхлоридной изоляцией, сечением 2,5 мм2, желтого или оранжевого цвета
ПВ3 2,5 Ж ГОСТ 6323-79;
марки ПВ3 с медной жилой с поливинилхлоридной изоляцией, сечением 2,5 мм2, холодного исполнения, переходного или смешанного цветов
ПВ3-ХЛ 2,5 БЦ ГОСТ 6323-79.
1.1, 1.2. (Измененная редакция, Изм. N 3, 4).
1.3, 1.4, 1.4а, 1.5. (Исключены, Изм. N 3).
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Провода должны удовлетворять требованиям ГОСТ 26445 и требованиям настоящего стандарта.
Провода изготовляют в соответствии с требованиями настоящего стандарта по конструкторской и технологической документации, утвержденной в установленном порядке.
(Измененная редакция, Изм. N 3).
2.2. Провода изготовляют в климатическом исполнении ОМ и ХЛ, категория размещения 2 по ГОСТ 15150.
2.3. Провода в климатическом исполнении ХЛ должны соответствовать нормативно-технической документации.
2.2, 2.3. (Измененная редакция, Изм. N 3, 4).
2.4. Требования к конструкции
2.4.1. Токопроводящие жилы должны соответствовать требованиям ГОСТ 22483.
Конструкция токопроводящих жил должна соответствовать указанной в табл. 3, максимальные наружные диаметры токопроводящих жил проводов приведены в Приложении 2.
Таблица 3
------------T-------------------------------T---------------------
Марка ¦ Номинальное сечение ¦Класс по ГОСТ 22483
¦ токопроводящей жилы, мм2 ¦
------------+-------------------------------+---------------------
АПВ, АППВ ¦От 2,0 до 16,0 включ. ¦1
¦25,0 и выше ¦2
ПВ1, ППВ ¦От 0,5 до 10,0 включ. ¦1
¦16,0 и выше ¦2
ПВ2 ¦2,0 и выше ¦2
ПВ3 ¦От 0,5 до 1,5 включ. ¦2, 3 или 4
¦" 2,0 " 4,0 ¦4
¦" 5,0 и выше ¦3
ПВ4 ¦0,5 и 0,75 ¦5
