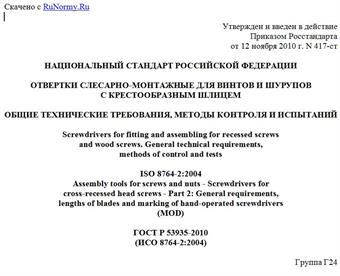

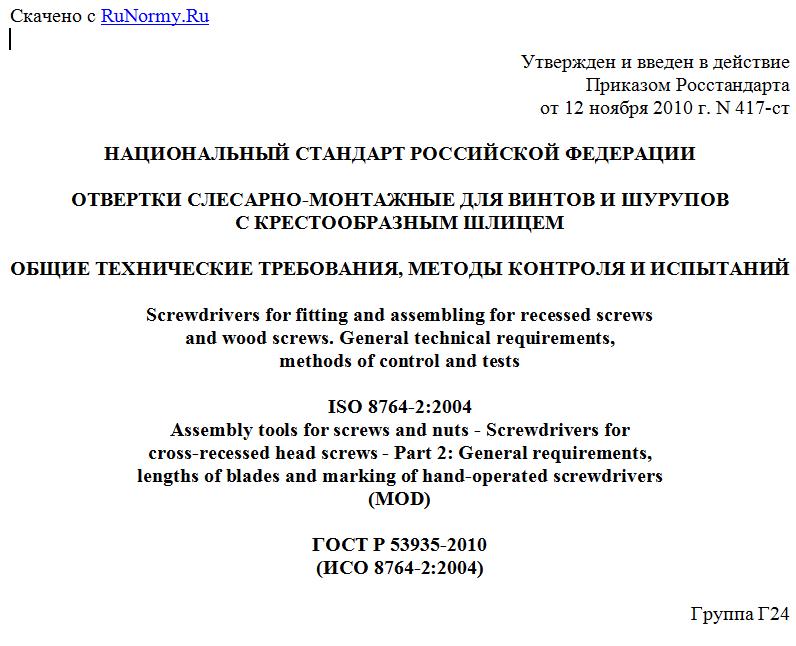

Утвержден и введен в действие
Приказом Росстандарта
от 12 ноября 2010 г. N 417-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОТВЕРТКИ СЛЕСАРНО-МОНТАЖНЫЕ ДЛЯ ВИНТОВ И ШУРУПОВ
С КРЕСТООБРАЗНЫМ ШЛИЦЕМ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ, МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ
Screwdrivers for fitting and assembling for recessed screws
and wood screws. General technical requirements,
methods of control and tests
ISO 8764-2:2004
Assembly tools for screws and nuts - Screwdrivers for
cross-recessed head screws - Part 2: General requirements,
lengths of blades and marking of hand-operated screwdrivers
(MOD)
ГОСТ Р 53935-2010
(ИСО 8764-2:2004)
Группа Г24
ОКС 25.140.30;
ОКП 39 2660
Дата введения
1 января 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "ВНИИИНСТРУМЕНТ" (ОАО "ВНИИИНСТРУМЕНТ").
2. Внесен Техническим комитетом по стандартизации ТК 95 "Инструмент".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2010 г. N 417-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 8764-2:2004 "Инструмент крепежный для винтов и гаек. Отвертки под крестообразные шлицы. Часть 2. Общие требования, длина лезвий и маркировка ручных отверток" (ISO 8764-2:2004 "Assembly tools for screws and nuts - Screwdrivers for cross-recessed head screws - Part 2: General requirements, lengths of blades and marking of hand-operated screwdrivers").
При этом дополнительные положения, учитывающие потребности национальной стандартизации, приведены в разделах 2, 4, 5, 6, 7 и в пунктах 3.1.1 - 3.1.3; 3.2.1 - 3.2.6, 3.2.9 - 3.2.12 и выделены курсивом.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на слесарно-монтажные отвертки для винтов и шурупов с крестообразным шлицем.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
&ГОСТ Р 52785-2007 (ИСО 8764-1-2004). Отвертки слесарно-монтажные для винтов и шурупов с крестообразным шлицем. Рабочая часть. Размеры
ГОСТ 9.014-78. Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 9.032-74. Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 9.301-86. Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования
ГОСТ 9.302-88 (ИСО 1463-82, ИСО 2064-80, ИСО 2106-82, ИСО 2128-76, ИСО 2177-85, ИСО 2178-82, ИСО 2360-82, ИСО 2361-82, ИСО 2819-80, ИСО 3497-76, ИСО 3543-81, ИСО 3613-80, ИСО 3882-86, ИСО 3892-80, ИСО 4516-80, ИСО 4518-80, ИСО 4522-1-85, ИСО 4522-2-85, ИСО 4524-1-85, ИСО 4524-3-85, ИСО 4524-5-85, ИСО 8401-86). Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля
ГОСТ 9.303-84. Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору
ГОСТ 9.306-85. Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения
ГОСТ 1435-99. Прутки, полосы и мотки из инструментальной нелегированной стали. Общие технические условия
ГОСТ 2789-73. Шероховатость поверхности. Параметры и характеристики
ГОСТ 9013-59 (ИСО 6508-86). Металлы. Метод измерения твердости по Роквеллу
ГОСТ 9359-80. Массы прессовочные карбамидо- и меламиноформальдегидные. Технические условия
ГОСТ 9378-93 (ИСО 2632-1-85, ИСО 2632-2-85). Образцы шероховатости поверхности (сравнения). Общие технические условия
ГОСТ 10753-86. Шлицы крестообразные для винтов и шурупов. Размеры и методы контроля
ГОСТ 14959-79. Прокат из рессорно-пружинной углеродистой и легированной стали. Технические условия
ГОСТ 18088-83. Инструмент металлорежущий, алмазный, дереворежущий, слесарно-монтажный и вспомогательный. Упаковка, маркировка, транспортирование и хранение
ГОСТ 19300-86. Средства измерений шероховатости поверхности профильным методом. Профилографы-профилометры контактные. Типы и основные параметры
ГОСТ 20282-86. Полистирол общего назначения. Технические условия
ГОСТ 26810-86. Инструмент слесарно-монтажный. Правила приемки.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.&
3. Технические требования
3.1. Основные размеры
3.1.1. &Отвертки следует изготовлять с рабочей частью двух типов:
- PH - для шлицев типа H по ГОСТ 10753;
- PZ - для шлицев типа Z по ГОСТ 10753.&
3.1.2. &Отвертки следует изготовлять двух исполнений:
- 1 - со стержнем круглого сечения;
- 2 - со стержнем круглого сечения с шестигранным поводком под ключ.&
3.1.3. &Размеры рабочей части отверток - по ГОСТ Р 52785&.
3.1.4. Отвертки следует изготовлять двух серий длин - A и B.
3.1.5. Длины стержней отверток и размеры поводка под ключ должны соответствовать указанным на рисунках 1 и 2 и в таблице 1.
Рисунок 1. Исполнение 1
Рисунок 2. Исполнение 2
Таблица 1
Размеры в миллиметрах
-----------------T----------------------------T------------T--------------¬
¦ Номер ¦ Длина стержня l + 5 ¦ s ¦ h, не менее ¦
¦ крестообразной +-------------T--------------+ ¦ ¦
¦ рабочей части ¦ серии A ¦ серии B ¦ ¦ ¦
¦ типов PH и PZ ¦ ¦ ¦ ¦ ¦
+----------------+-------------+--------------+------------+--------------+
¦ 0 ¦ 25 (35) ¦ 60 ¦ - ¦ - ¦
+----------------+-------------+--------------+------------+--------------+
¦ 1 ¦ 25 (35) ¦ 75 (80) ¦ - ¦ - ¦
+----------------+-------------+--------------+------------+--------------+
¦ 2 ¦ 25 (35) ¦ 100 ¦ 12 ¦ 6 ¦
+----------------+-------------+--------------+ ¦ ¦
¦ 3 ¦ - ¦ 150 ¦ ¦ ¦
+----------------+-------------+--------------+------------+--------------+
¦ 4 ¦ - ¦ 200 ¦ 14 ¦ 7 ¦
+----------------+-------------+--------------+------------+--------------+
¦ Примечание. Размеры, заключенные в скобках, применять не¦
¦рекомендуется. ¦
L--------------------------------------------------------------------------
&Пример условного обозначения& отвертки слесарно-монтажной для винтов и шурупов с крестообразным шлицем типа PH, &исполнения 1&, с номером рабочей части 2, длиной стержня серии А, &группы применения 2, с хромовым покрытием толщиной 1 мкм с подслоем никеля толщиной 12 мкм:
