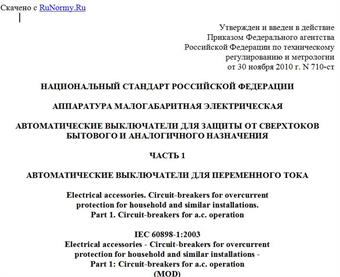

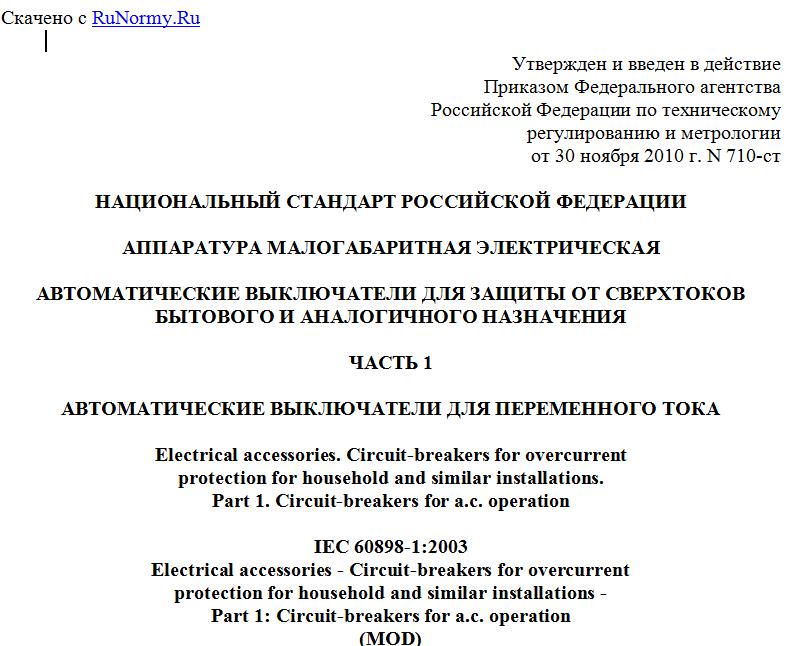

Утвержден и введен в действие
Приказом Федерального агентства
Российской Федерации по техническому
регулированию и метрологии
от 30 ноября 2010 г. N 710-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АППАРАТУРА МАЛОГАБАРИТНАЯ ЭЛЕКТРИЧЕСКАЯ
АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ ДЛЯ ЗАЩИТЫ ОТ СВЕРХТОКОВ
БЫТОВОГО И АНАЛОГИЧНОГО НАЗНАЧЕНИЯ
ЧАСТЬ 1
АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ ДЛЯ ПЕРЕМЕННОГО ТОКА
Electrical accessories. Circuit-breakers for overcurrent
protection for household and similar installations.
Part 1. Circuit-breakers for a.c. operation
IEC 60898-1:2003
Electrical accessories - Circuit-breakers for overcurrent
protection for household and similar installations -
Part 1: Circuit-breakers for a.c. operation
(MOD)
ГОСТ Р 50345-2010
(МЭК 60898-1:2003)
Группа Е71
ОКС 29.120.50;
ОКСТУ 3422
Дата введения
1 января 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "ВНИИэлектроаппарат" на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 331 "Низковольтная коммутационная аппаратура и комплектные устройства распределения, защиты, управления и сигнализации"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства Российской Федерации по техническому регулированию и метрологии от 30 ноября 2010 г. N 710-ст
4 Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 60898-1:2003 (издание 1.2) "Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения. Часть 1. Автоматические выключатели для переменного тока" (IEC 60898-1:2003 "Electrical accessories - Circuit-breakers for overcurrent protection for household and similar installations - Part 1: Circuit-breakers for a.c. operation"). При этом разделы 1 - 9 и Приложения A - L полностью идентичны, а Приложение ДА дополняет его с учетом потребностей национальной экономики Российской Федерации и/или особенностей российской национальной стандартизации. Кроме того, добавлены Приложение ДБ, в котором в соответствии с Федеральным законом "Технический регламент о пожарной безопасности" изложены требования пожарной безопасности к выключателям и методы испытаний; Приложение ДВ, учитывающее требования к выключателям, оснащенным независимым расцепителем или модулем дистанционного отключения, а также Приложения ДГ со сведениями о соответствии ссылочных национальных стандартов международным стандартам, и ДД со сведениями о международных стандартах, на которые имеются ссылки в настоящем стандарте и которые не введены в качестве национальных стандартов в Российской Федерации или в качестве межгосударственных стандартов, действующих на территории Российской Федерации, или не имеют эквивалентной замены.
Раздел "Нормативные ссылки" изложен в соответствии с требованиями ГОСТ Р 1.5-2004.
5 ВЗАМЕН ГОСТ Р 50345-99
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Задачи, основные принципы и правила проведения работ по стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Национальный стандарт "Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения. Часть 1. Автоматические выключатели для переменного тока" разработан в целях прямого применения МЭК 60898-1-2003, издание 1.2 аналогичного наименования с дополнениями.
Стандарт содержит аутентичный текст международного стандарта МЭК 60898-1-2003.
Требования к выключателям, применяемым при постоянном и переменном токе, следует рассматривать совместно с требованиями ГОСТ Р МЭК 60898-2.
Настоящий стандарт отменяет действующий стандарт ГОСТ Р 50345-99 (МЭК 60898-95).
1 Область применения и цель
Настоящий стандарт распространяется на воздушные автоматические выключатели (далее - выключатели) для переменного тока для работы при частоте 50 или 60 Гц на номинальное напряжение (между фазами) не более 440 В, номинальный ток не более 125 А и номинальную отключающую способность не более 25000 А.
Они пригодны для разъединения.
Стандарт устанавливает требования к выключателям, рассчитанным на несколько значений номинального тока при условии, что устройство перехода от одного номинального значения тока к другому недоступно при нормальной эксплуатации и этот переход невозможен без применения инструмента.
По возможности он согласуется с требованиями, содержащимися в ГОСТ Р 50030.2.
Выключатели предназначены для защиты от сверхтоков электроустановок в зданиях и аналогичных установок. Они рассчитаны на использование не обученными специально людьми и не нуждаются в обслуживании.
Выключатели предназначены для применения в окружающей среде со степенью загрязнения 2.
Согласно настоящему стандарту выключатели, кроме тех, что рассчитаны на номинальное напряжение 120 или 120/240 В (см. таблицу 1), пригодны для применения в системах IT при условии соблюдения ими требований ГОСТ Р 50571.9.
Таблица 1
Предпочтительные значения номинального напряжения
Выключатель Сеть питания выключателя Номинальное напряжение выключателя, В, для систем на 230, 30/400, 400 В Номинальное напряжение выключателя, В, для систем на 120/240, 240 В
Однополюсный Однофазная (между фазой и нейтралью или между фазами) 230 -
Трехфазная (четырехпроводная) 230 -
Однофазная (между фазой и заземленным центральным проводником или между фазой и нейтралью) - 120
Однофазная (между фазой и нейтралью) или трехфазная (для трех однополюсных выключателей) (трех- или четырехпроводная) 230/400 -
Двухполюсный Однофазная (между фазой и нейтралью или между фазами) 230 -
Однофазная (между фазами) 400 240
Однофазная (трехпроводная между фазами) - 120/240
Трехфазная (четырехпроводная) 230 -
Трехполюсный Трехфазная (трех- или четырехпроводная) 400 240
Четырехполюсный Трехфазная (четырехпроводная) 400 -
Примечания 1 По ГОСТ 29322 стандартизовано значение сетевого напряжения 230/400 В. Это значение должно постепенно заменить значения 220/380 В и 240/415 В. 2 Указанные в настоящем стандарте значения 230 или 400 В могут быть приняты как 220 или 240 В, 380 или 415 В соответственно. 3 Указанные в настоящем стандарте значения 120 или 120/240 В могут быть приняты как 100 или 100/200 В соответственно.
Настоящий стандарт не распространяется на выключатели:
- предназначенные для защиты двигателей;
- ток уставки которых регулируется средствами, доступными для потребителя.
Для выключателей со степенью защиты выше чем IP20 по ГОСТ 14254, используемых в местах с жесткими условиями окружающей среды (например, с чрезмерной влажностью, слишком высокой или низкой температурой, с отложениями пыли) и в опасных условиях (например, взрывоопасных), может потребоваться особая конструкция.
Требования к выключателям, применяемым при постоянном и переменном токе, изложены в ГОСТ Р МЭК 60898.2.
Дополнительные требования предъявляются к выключателям, имеющим устройства защитного отключения, управляемые дифференциальным током, по ГОСТ Р 51327.1, ГОСТ Р 51327.2.1 и ГОСТ Р 51327.2.2.
Инструкция по координации выключателей в условиях короткого замыкания с другим устройством защиты от короткого замыкания (УЗКЗ) приведена в Приложении D.
Примечания. 1. В более жестких условиях перенапряжений следует применять выключатели, соответствующие другим стандартам (например, ГОСТ Р 50030.1).
2. В условиях окружающей среды с более высокой степенью загрязнения следует применять оболочки с соответствующей степенью защиты.
3. Выключатели, на которые распространяется настоящий стандарт, могут быть применены для защиты от электрических ударов при авариях в зависимости от их характеристик расцепления и технических характеристик установки.
В настоящем стандарте приведены все требования, соблюдение которых должно обеспечить соответствие рабочим характеристикам, необходимым для выключателей согласно типовым испытаниям.
В нем содержатся также требования, относящиеся к испытаниям и методам испытаний, необходимые для обеспечения воспроизводимости результатов испытаний.
Настоящий стандарт устанавливает:
a) характеристики выключателей;
b) условия, которым должны отвечать выключатели относительно:
1) работы и поведения в нормальных условиях эксплуатации;
2) работы и поведения при перегрузках;
3) работы и поведения при коротких замыканиях до номинальной наибольшей отключающей способности;
4) электроизоляционных свойств;
c) испытания, предназначенные для подтверждения соответствия техническим требованиям, и методы, которыми следует проводить эти испытания;
d) данные, маркируемые на выключателях;
