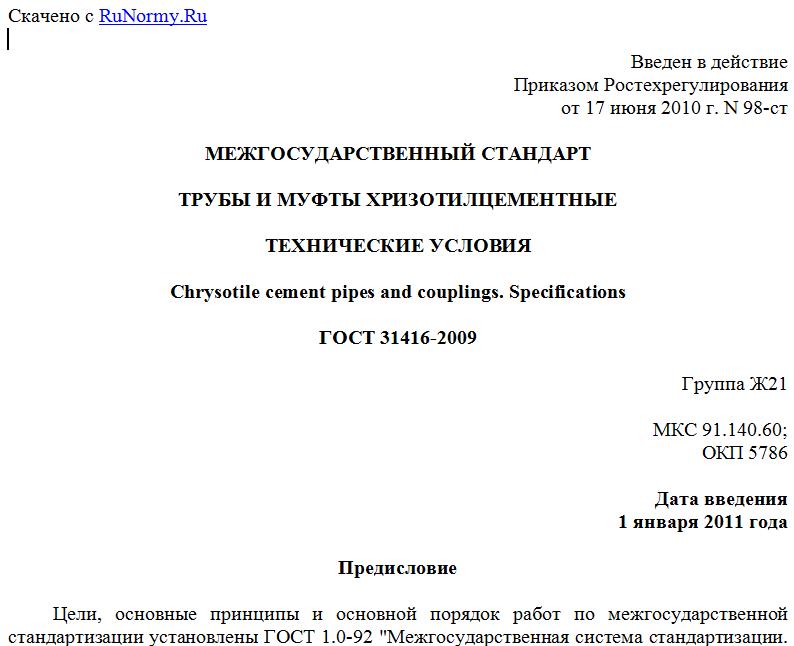

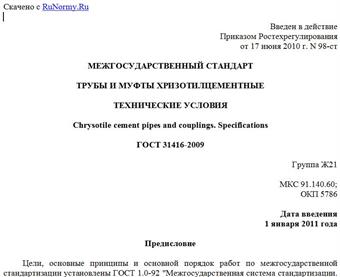

Введен в действие
Приказом Ростехрегулирования
от 17 июня 2010 г. N 98-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТРУБЫ И МУФТЫ ХРИЗОТИЛЦЕМЕНТНЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Chrysotile cement pipes and couplings. Specifications
ГОСТ 31416-2009
Группа Ж21
МКС 91.140.60;
ОКП 5786
Дата введения
1 января 2011 года
Предисловие
Цели, основные принципы и основной порядок работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и МСН 1.01-01-96 "Система межгосударственных нормативных документов в строительстве. Основные положения".
Сведения о стандарте
1 РАЗРАБОТАН Научно-исследовательским и проектно-конструкторским институтом асбестовой промышленности (ОАО "НИИпроектасбест"), Некоммерческой организацией "Хризотиловая ассоциация"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (Протокол N 36 от 21 октября 2009 г.)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование органа государственного управления строительством
Азербайджан AZ Госстрой
Армения AM Министерство градостроительства
Беларусь BY Минстройархитектуры
Киргизия KG Госстрой
Молдова MD Агентство строительства и развития территорий
Россия RU Росстрой
Таджикистан TJ Агентство по строительству и архитектуре при Правительстве Республики Таджикистан
Узбекистан UZ Госархитектстрой
4 Приказом Федерального агентства по техническому регулированию и метрологии от 17 июня 2010 г. N 98-ст межгосударственный стандарт ГОСТ 31416-2009 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2011 г.
5 ВЗАМЕН ГОСТ 539-80 и ГОСТ 1839-80
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе (каталоге) "Национальные стандарты", а текст изменений и поправок - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
1 Область применения
Настоящий стандарт устанавливает общие требования на безнапорные и напорные хризотилцементные трубы и муфты к ним (далее - безнапорные и напорные трубы и муфты).
Безнапорные трубы и муфты предназначены для наружных трубопроводов безнапорной канализации, дренажных коллекторов мелиоративных систем, вентиляционных воздуховодов (в системах вытяжной вентиляции), прокладки кабелей телефонной связи, попутного дренажа в тепловых сетях, стволов мусоропроводов и других целей.
Допускается применять тонкостенные безнапорные трубы и муфты для прокладки кабелей телефонной связи, а также для устройства наружных трубопроводов безнапорной канализации, дренажных коллекторов мелиоративных систем и других целей.
Хризотилцементные напорные трубы и муфты предназначены для напорных водопроводных и мелиоративных систем; теплотрасс отопления и горячего водоснабжения городов, поселков и сельскохозяйственных комплексов при температуре теплоносителя (воды) не более 115 °C и рабочем давлении до 1,6 МПа, вентиляционных систем (в системах вытяжной вентиляции), попутного дренажа в тепловых сетях, стволов мусоропроводов и других целей.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие государственные стандарты:
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 5228-89 Кольца резиновые для муфтовых соединений асбестоцементных труб. Технические условия
ГОСТ 11310-90 Трубы и муфты асбестоцементные. Методы испытаний
ГОСТ 17375-2001 Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Отводы крутоизогнутые типа 3D (R около 1,5DN). Конструкция
ГОСТ 17376-2001 Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Тройники. Конструкция
ГОСТ 17378-2001 Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Переходы. Конструкция
ГОСТ 17380-2001 Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Общие технические условия
ГОСТ 17584-72 Муфты и соединительные детали чугунные для асбестоцементных напорных труб
ГОСТ 30244-94 Материалы строительные. Методы испытаний на горючесть
ГОСТ 30301-95 Изделия асбестоцементные. Правила приемки.
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 хризотил: Волокнистый минерал класса силиката, группы серпентина; щелочестоек, нерастворим в воде, химически инертен.
3.2 хризотилцементная труба (муфта): Композиционная труба (муфта), сформованная на основе хризотила и цемента.
4 Общие положения
4.1 Трубы и муфты должны изготовляться в соответствии с требованиями настоящего стандарта по конструкторской и технологической документации, утвержденной в установленном порядке.
4.2 Для соединения труб должны применяться хризотилцементные муфты, соответствующие требованиям настоящего стандарта, чугунные муфты по ГОСТ 17584, полиэтиленовые муфты или другие виды соединения.
4.3 Для выполнения поворотов, ответвлений и переходов с одного диаметра на другой рекомендуется применять стальные фасонные части по ГОСТ 17375, ГОСТ 17376, ГОСТ 17378 и ГОСТ 17380 с неподвижной опорой (для трубопроводов, работающих под давлением) или специальные узлы - бетонные коллекторы, в которых находятся фасонные части.
4.4 Для уплотнения муфтовых соединений должны применяться резиновые кольца по ГОСТ 5228 или другим нормативным документам, обеспечивающие герметичность соединения.
5 Классификация, основные параметры и размеры
5.1 Безнапорные трубы и муфты
5.1.1 Форма безнапорных труб должна соответствовать указанной на рисунке 1, а размеры - указанным в таблице 1. Отклонения размеров труб от номинальных не должны превышать значений, указанных в таблице 1.
Рисунок 1 - Безнапорная труба
Таблица 1
Размеры и отклонения безнапорных труб
В миллиметрах
Условный проход труб Dу Диаметр трубы Толщина стенки трубы s Длина трубы L Допускаемые отклонения
наружный D внутренний <*> d по наружному диаметру по толщине стенки по длине
БНТ БНТТ БНТ БНТТ БНТ БНТТ БНТ БНТТ БНТ БНТТ БНТ БНТТ БНТ БНТТ
100 118 116 100 100 9 8 2950 3950 3950 +/- 2,5 +/- 2,5 +/- 1,5 +/- 1,5 -50,0 -50,0
125 - 141 - 123 - 9 - - - -
150 161 161 141 143 10 2950 3950 5000 +/- 4,0 +/- 2,5 -50,0
200 213 - 191 - 11 - 3950 5000 - - - -
222 200
250 266 259 238 235 14 12 3950 5000 +/- 4,0 +/- 2,5 -50,0
274 248 13
300 309 - 279 - 15 - - +/- 4,5 - - -
320 292 14
350 358 326 16
400 402 394 368 360 17 17 3950 5000 +/- 4,5 +/- 2,5 -50,0
407 - 373 - - - - - -
365 21
419 385 17
427 377 25 +/- 5,0 +/- 3,0
500 474 503 430 455 22 24 3950 5000 +/- 5,0 +/- 2,5 -50,0
508 456 26
514 - 466 - 24 - - - - -
<*> Внутренний диаметр труб является справочной величиной.
5.1.2 Форма муфт, применяемых для безнапорных труб, должна соответствовать указанной на рисунке 2. Размеры муфт и отклонения их размеров от номинальных не должны превышать значений, указанных в таблице 2.
Рисунок 2 - Безнапорная муфта
