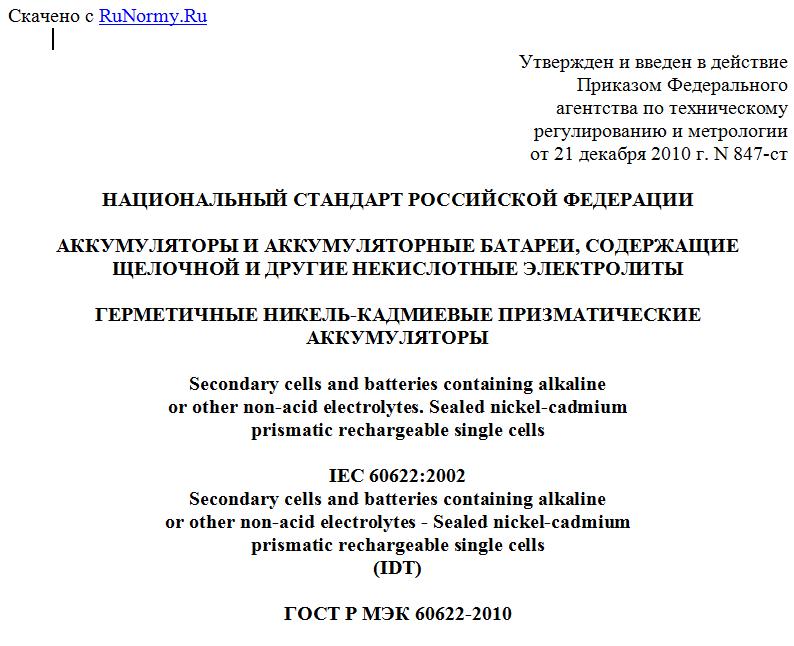

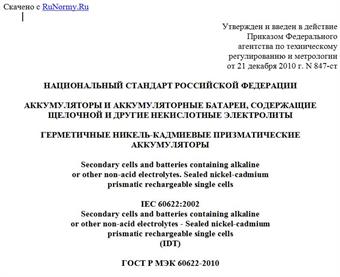

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 21 декабря 2010 г. N 847-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АККУМУЛЯТОРЫ И АККУМУЛЯТОРНЫЕ БАТАРЕИ, СОДЕРЖАЩИЕ
ЩЕЛОЧНОЙ И ДРУГИЕ НЕКИСЛОТНЫЕ ЭЛЕКТРОЛИТЫ
ГЕРМЕТИЧНЫЕ НИКЕЛЬ-КАДМИЕВЫЕ ПРИЗМАТИЧЕСКИЕ АККУМУЛЯТОРЫ
Secondary cells and batteries containing alkaline
or other non-acid electrolytes. Sealed nickel-cadmium
prismatic rechargeable single cells
IEC 60622:2002
Secondary cells and batteries containing alkaline
or other non-acid electrolytes - Sealed nickel-cadmium
prismatic rechargeable single cells
(IDT)
ГОСТ Р МЭК 60622-2010
Группа Е51
ОКС 29.220.20
ОКП 34 82 30
Дата введения
1 июля 2011 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1 ПОДГОТОВЛЕН Автономной некоммерческой организацией НТЦСЭ "ИСЭП" на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 044 "Аккумуляторы и батареи"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 21 декабря 2010 г. N 847-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 60622:2002 "Аккумуляторы и аккумуляторные батареи, содержащие щелочной и другие некислотные электролиты. Герметичные никель-кадмиевые призматические аккумуляторы" (IEC 60622:2002 "Secondary cells and batteries containing alkaline or other non-acid electrolytes - Sealed nickel-cadmium prismatic rechargeable single cells").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВЗАМЕН ГОСТ Р МЭК 60622-2002
Информация об изменениях к национальному стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Общие положения
1.1. Область применения
Настоящий стандарт устанавливает маркировку, технические требования и методы испытаний призматических герметичных никель-кадмиевых аккумуляторов.
Примечание - Термин "призматический" относится к аккумуляторам, имеющим прямоугольные стороны и основание.
В случае если установленные в настоящем стандарте условия испытаний и требования противоречат требованиям, предъявляемым к аккумуляторам, используемым в специальных областях применения, приоритетными являются требования настоящего стандарта.
1.2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
МЭК 60050-486 Международный электротехнический словарь - Часть 486: Аккумуляторы и батареи (IEC 60050-486, International electrotechnical vocabulary; chapter 486: secondary cells and batteries)
МЭК 60051 (все части) Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним (IEC 60051 (all parts), Direct acting indicating analogue electrical measuring instruments and their accessories)
МЭК 60410 Планы отбора и процедуры контроля (IEC 60410, Sampling plans and procedures for inspection by attributes)
МЭК 60417 (все части) Графические символы для использования на оборудовании (IEC 60417 (all parts), Graphical symbols for use on equipment)
МЭК 60485 Цифровые электронные вольтметры постоянного тока и аналого-цифровые электронные преобразователи постоянного тока (IEC 60485, Digital electronic d.c. voltmeters and d.c. electronic analogue-to-digital converters)
МЭК/ТТ 61438 Возможная опасность и вред здоровью при использовании щелочных аккумуляторов и батарей - Рекомендации для изготовителей оборудования и пользователей (IEC/TS 61438, Possible safety and health hazards in the use of alkaline secondary cells and batteries - Guide to equipment manufacturers and users)
1.3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями по МЭК 60050-486:
1.3.1 герметичный аккумулятор (sealed cell): Аккумулятор, который остается закрытым и не пропускает газ или жидкость при работе в режимах заряда и температуре, установленных изготовителем. Аккумулятор снабжается устройством безопасности для предотвращения опасного высокого внутреннего давления.
Аккумулятор не требует дополнительной заливки электролита и предназначен для работы в исходном герметичном состоянии на протяжении всего срока службы.
1.3.2 номинальное напряжение (nominal voltage): Номинальное напряжение герметичного никель-кадмиевого аккумулятора, равное 1,2 В.
1.3.3 номинальная емкость (rated capacity): Количество электричества C5, А·ч, указанное изготовителем, которое может отдать аккумулятор при разряде испытательным током 0,2It до конечного напряжения 1,0 В при 20 °C, после его заряда, хранения и разряда в условиях, установленных в разделе 4.
1.4. Допустимые отклонения измерений параметров
Общая погрешность контролируемых или измеряемых значений относительно заданных или фактических значений должна быть в следующих пределах:
a) +/- 1% - для напряжения;
b) +/- 1% - для тока;
c) +/- 2 °C - для температуры;
d) +/- 0,1% - для времени;
e) +/- 1% - для емкости.
Эти допуски включают погрешность измерительных приборов, погрешность используемых технологий измерений и иные погрешности, возникающие в процессе проведения испытаний.
При выборе измерительных приборов следует руководствоваться МЭК 60051 для аналоговых приборов и МЭК 60485 для цифровых приборов. Сведения об использованных приборах должны быть указаны в каждом отчете с результатами испытаний.
2. Обозначение и маркировка
2.1 Обозначение аккумуляторов
Призматические герметичные никель-кадмиевые аккумуляторы следует обозначать буквами KC, а также следующей за ними третьей буквой L, M, H или X, означающей типичный для аккумулятора режим разряда:
- длительный режим разряда (L);
- средний режим разряда (M);
- короткий режим разряда (H);
- сверхкороткий режим разряда (X).
Примечание - Для этих типов аккумуляторов обычно, но не обязательно, используют следующие режимы разряда:
L - ток разряда не более 0,5It;
M - ток разряда не более 3,5It;
H - ток разряда не более 7,0It;
X - ток разряда от 7It и более.
За группой из трех букв должна следовать группа цифр, означающих номинальную емкость аккумулятора в ампер-часах.
Пример - KCH 15.
2.2 Выводы аккумуляторов
Настоящий стандарт не устанавливает требований к выводам аккумуляторов.
2.3 Маркировка
Каждый аккумулятор должен иметь прочную маркировку, содержащую следующую минимальную информацию:
- обозначение аккумулятора согласно 2.1 (дополнительно допускается использовать иное обозначение типа, установленное изготовителем);
- наименование или обозначение изготовителя или поставщика;
- обозначение положительного вывода в виде шайбы красного цвета, вдавленное или рельефное (см. МЭК 60417, графический символ 5005).
2.4 Рекомендации по безопасности
Производитель должен обеспечить безопасное обслуживание аккумулятора. Рекомендации по безопасности см. в МЭК/ТТ 61438.
3. Размеры
Размеры аккумуляторов, показанных на рисунке 1, приведены в таблице 1.
Примечание - Аккумуляторы могут иметь четыре вывода или более.
Рисунок 1 - Пример призматического герметичного
никель-кадмиевого аккумулятора с двумя выводами
Таблица 1
