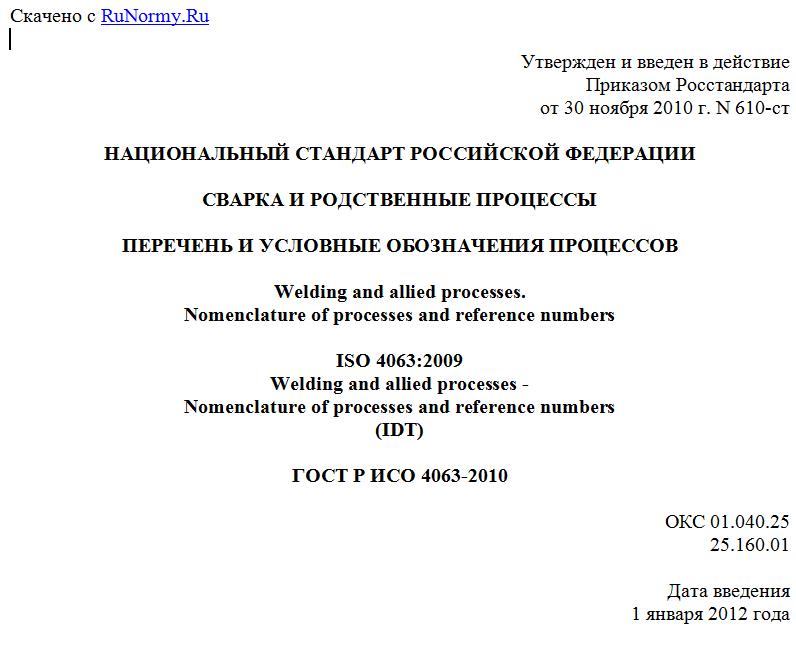

Утвержден и введен в действие
Приказом Росстандарта
от 30 ноября 2010 г. N 610-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СВАРКА И РОДСТВЕННЫЕ ПРОЦЕССЫ
ПЕРЕЧЕНЬ И УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ПРОЦЕССОВ
Welding and allied processes.
Nomenclature of processes and reference numbers
ISO 4063:2009
Welding and allied processes -
Nomenclature of processes and reference numbers
(IDT)
ГОСТ Р ИСО 4063-2010
ОКС 01.040.25
25.160.01
Дата введения
1 января 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Федеральным государственным учреждением "Научно-учебный центр "Сварка и контроль" при МГТУ им. Н.Э. Баумана (ФГУ НУЦСК при МГТУ им. Н.Э. Баумана), Национальным агентством контроля и сварки (НАКС) и Санкт-Петербургским государственным политехническим университетом (СПбГПУ) на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 364 "Сварка и родственные процессы".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2010 г. N 610-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 4063:2009 "Сварка и родственные процессы. Перечень и условные обозначения процессов" (ISO 4063:2009 "Welding and allied processes - Nomenclature of processes and reference numbers").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Международный стандарт ИСО 4063 разработан техническим комитетом ИСО/ТК 44 "Сварка и родственные процессы", подкомитетом ПК 7 "Термины и определения".
Четвертое издание ИСО 4063:2009 отменяет и заменяет третье издание (ИСО 4063:1998), которое подверглось техническому пересмотру.
В результате пересмотра в ИСО 4063:2009 обновлен перечень процессов сварки, удалены лишние и устаревшие условные обозначения процессов, которые были включены в ИСО 4063:1998. Однако для удобства пользователя устаревшие условные обозначения сохранены в Приложении A настоящего стандарта. В Приложении B приведены общепринятые обозначения для сварочных и родственных процессов.
Следует обратить внимание на то, что некоторые из элементов ИСО 4063:2009 могут являться предметом патентных прав собственности.
Запросы об официальных интерпретациях любого аспекта ИСО 4063:2009 следует направлять в секретариат ИСО/ТК 44/ПК 7 через технический комитет по стандартизации ТК 364 "Сварка и родственные процессы" Федерального агентства по техническому регулированию и метрологии.
1. Область применения
Настоящий стандарт содержит перечень сварочных и родственных процессов, при этом каждый процесс идентифицирован условным цифровым обозначением (далее - условное обозначение).
Условное обозначение для любого процесса содержит не более трех цифр, которое охватывает: основные группы - одна цифра, группы - две цифры и подгруппы - три цифры. Такая система предусмотрена для облегчения процессов компьютеризации, разработки чертежей и рабочих документов, составления технологических карт сварочных процессов и т.п. (см. раздел 3).
Примечание. В стандарте приведены иноязычные эквиваленты стандартизованных терминов на английском языке (код языка - en).
2. Обозначение процесса
2.1. Общее положение
Полное обозначение сварочного процесса должно иметь следующую структуру: номер настоящего стандарта (ГОСТ Р ИСО 4063), отделенный дефисом от условного обозначения процесса, как показано в примере, приведенном ниже.
Пример - Процесс 42 "Сварка трением" обозначается: ГОСТ Р ИСО 4063-42.
2.2. Варианты процессов
2.2.1. Общее положение
Варианты процессов определяют в зависимости от типа переноса электродного металла и количества используемых электродов.
2.2.2. Типы переноса металла
Для сварочных процессов, в которых возможны различные типы переноса электродного металла, тип переноса в полном обозначении процесса указывают символом в соответствии с таблицей 1, как показано в следующем примере.
Пример - Сварка дуговая сплошной проволокой в инертном газе с переносом металла с короткими замыканиями обозначается: ГОСТ Р ИСО 4063-131-D.
Таблица 1
Типы переноса металла
Тип Термин
D Перенос с короткими замыканиями
G Перенос капельный
S Перенос струйный
P Перенос импульсный
2.2.3. Количество электродов
При использовании более одного электрода количество электродов в обозначении процесса указывают дополнительной цифрой 1; 2 и т.д., как показано в следующем примере.
Пример - Сварка дуговая двумя сплошными проволоками в инертном газе обозначается: ГОСТ Р ИСО 4063-131-2.
2.2.4. Дополнительные элементы
При использовании дополнительного присадочного материала в виде проволоки (холодной или горячей) в условное обозначение процесса вводят символ в соответствии с таблицей 2, как показано в следующем примере.
Пример - Сварка дуговая под флюсом сплошной проволокой с дополнительной холодной проволокой обозначается: ГОСТ Р ИСО 4063-121-C.
Таблица 2
Дополнительные элементы
Тип Элемент
C Проволока холодная
H Проволока горячая
2.3. Гибридные сварочные процессы
При использовании в одной зоне сварки одновременно более одного сварочного процесса последние обозначают в виде суммы обозначений каждого процесса, как показано в следующем примере.
Пример - Гибридный процесс при совместном использовании лазерной сварки и плазменной сварки обозначается: ГОСТ Р ИСО 4063-522 + 15.
3. Перечень и условные обозначения процессов
Первый из перечисленных терминов является предпочтительным, любые последующие - его синонимами.
Перечень общепринятых сокращений для сварочных и родственных процессов, включенных в настоящий стандарт, приведен в Приложении B.
1 Сварка дуговая en Arc welding
