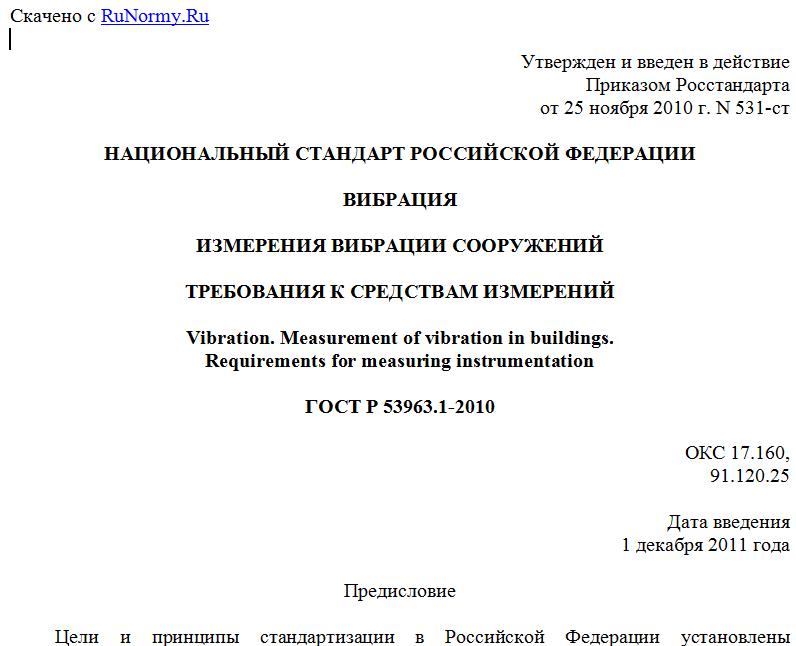

Утвержден и введен в действие
Приказом Росстандарта
от 25 ноября 2010 г. N 531-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВИБРАЦИЯ
ИЗМЕРЕНИЯ ВИБРАЦИИ СООРУЖЕНИЙ
ТРЕБОВАНИЯ К СРЕДСТВАМ ИЗМЕРЕНИЙ
Vibration. Measurement of vibration in buildings.
Requirements for measuring instrumentation
ГОСТ Р 53963.1-2010
ОКС 17.160,
91.120.25
Дата введения
1 декабря 2011 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Автономной некоммерческой организацией "Научно-исследовательский центр контроля и диагностики технических систем" и Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологической службы" (ФГУП "ВНИИМС").
2. Внесен Техническим комитетом по стандартизации ТК 183 "Вибрация, удар и контроль технического состояния".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 25.11.2010 N 531-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Основные параметры вибрации (пиковые значения скорости в трех взаимно перпендикулярных направлениях), по которым оценивают воздействие вибрации на конструкцию зданий, и требования к точности измерений указанных параметров для сопоставления с установленными критериями установлены в ГОСТ Р 52892.
Тем же стандартом определены два вида критериев оценки воздействия вибрации на конструкцию зданий: частотно-зависимый и комплексный. В случае применения частотно-зависимого критерия дополнительным параметром, подлежащим оценке, является частота доминирующей составляющей вибрации, которую определяют на основе записи сигнала вибрации на заданном интервале времени. Анализ спектра вибрации с целью определения доминирующей составляющей может быть реализован в самом средстве измерений или с помощью другого устройства анализа, на которое сигнал передается с аналогового/цифрового выхода данного средства измерений.
Настоящий стандарт устанавливает требования к средствам измерений вибрации в зданиях, позволяющие удовлетворить требованиям к точности измерений по ГОСТ Р 52892. Требования настоящего стандарта гармонизированы с требованиями DIN 45669-1:1995 <1>, предъявляемыми к средствам измерений класса 1.
--------------------------------
<1> Национальный стандарт Германии DIN 45669-1:1995 "Messung von Schwingungsimmissionen - Teil 1: Schwingungsmesser - Anforderungen, " (Измерение вибрации и удара. Часть 1. Средства измерений).
1. Область применения
Настоящий стандарт устанавливает требования к характеристикам средств измерений параметров вибрации (пиковых значений скорости), используемых при оценке воздействия вибрации на конструкцию сооружений согласно частотно-зависимым и комплексным критериям оценки по ГОСТ Р 52892.
Настоящий стандарт распространяется на цифровые и аналоговые средства измерений всех видов исполнения: в виде отдельного блока, совокупности устройств или компьютеризованной системы анализа данных.
Средство измерений, предназначенное для измерений вибрации зданий для оценки ее воздействия на конструкцию, может обладать дополнительными функциями, позволяющими, например измерять вибрацию зданий для оценки ее воздействия на человека. В этом случае требования настоящего стандарта должны быть дополнены требованиями по ГОСТ ИСО 8041.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 51317.4.2-2010 (МЭК 61000-4-2:2008). Совместимость технических средств электромагнитная. Устойчивость к электрическим разрядам. Требования и методы испытаний
ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6:1996). Совместимость технических средств электромагнитная. Устойчивость к кондуктивным помехам, наведенным радиочастотными электромагнитными полями. Требования и методы испытаний
ГОСТ Р 52892-2007. Вибрация и удар. Вибрация зданий. Измерение вибрации и оценка ее воздействия на конструкцию
ГОСТ 14254-96. Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ 17168-82. Фильтры электронные октавные и третьоктавные. Общие технические требования и методы испытаний
ГОСТ 24346-80. Вибрация. Термины и определения
ГОСТ ИСО 8041-2006. Вибрация. Воздействие вибрации на человека. Средства измерений.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 24346, а также следующие термины с соответствующими определениями:
3.1. Средство измерений: совокупность датчика вибрации, средств преобразования и показывающего устройства, выполненная в виде единого блока или нескольких блоков, которая позволяет измерять пиковое значение скорости вибрации, воздействующей на конструкцию сооружения.
Примечание. Средство измерений в зависимости от назначения может выполнять дополнительные преобразования сигнала вибрации, например выполнять частотный анализ и определять частоту доминирующей составляющей вибрации по ГОСТ Р 52892.
3.2. Пиковое значение: максимальное абсолютное значение измеряемой скалярной величины на заданном интервале времени.
3.3. Рабочий диапазон амплитуд: интервал амплитуд внутри каждого диапазона измерений, в пределах которого отклонения от линейности не превышают допустимые значения.
3.4. Перегрузка: ситуация, когда входной сигнал вибрации превышает верхнюю границу рабочего диапазона амплитуд.
3.5. Нечувствительность по входу: ситуация, когда входной сигнал вибрации не превышает нижнюю границу рабочего диапазона амплитуд.
3.6. Техническая документация на средство измерений (техническая документация): руководство по эксплуатации, инструкция по применению и другие документы, поставляемые пользователю средства измерений.
4. Нормальные условия окружающей среды
Для определения рабочих характеристик средства измерений установлены следующие нормальные условия окружающей среды:
- температура воздуха 23 °C;
- относительная влажность 65%.
5. Тестовые воздействия
5.1. Общие положения
Требования к рабочим характеристикам средства измерений, установленные настоящим стандартом, проверяют при заданных входных механических и электрических воздействиях.
Заданное механическое воздействие воспроизводят с помощью вибростенда, на котором установлен датчик вибрации, входящий в состав средства измерений.
Кроме того, средство измерений должно обеспечивать возможность подачи на вход измерительного блока вместо сигнала с датчика вибрации заменяющий его эквивалентный электрический сигнал. Способ формирования эквивалентного электрического сигнала, позволяющего проводить испытания без датчика вибрации, должен быть установлен в технической документации на средство измерений.
5.2. Механические тестовые воздействия
Для воспроизведения заданного входного воздействия датчик вибрации устанавливают на столе вибростенда в соответствии с ГОСТ ИСО 5348. В технической документации должно быть указано, какие устройства крепления датчика вибрации могут быть использованы при проведении измерений, а также перечислены случаи и обстоятельства, когда использование той или иной системы крепления с большой вероятностью приведет к повышению неопределенности измерений.
Измерения проводят при возбуждении гармонической вибрации с опорной амплитудой скорости 1,00 м/с на опорной частоте 16 Гц, а также на тестовых частотах, совпадающих со среднегеометрическими частотами октавных фильтров по ГОСТ 17168 в диапазоне от 0,5 до 630 Гц.
5.3. Электрические тестовые сигналы
Электрический тестовый сигнал может либо соответствовать механическому тестовому воздействию по 5.2, либо иметь специальную форму (см. 6.10).
В технической документации должен быть установлен способ формирования электрического сигнала, позволяющего проводить измерения без датчика вибрации.
6. Требования к характеристикам средства измерений
6.1. Общие требования
В настоящем разделе установлены требования к рабочим характеристикам средства измерений для нормальных условий окружающей среды (см. раздел 4) при заданных тестовых воздействиях (см. раздел 5).
Средство измерений должно иметь в своем составе устройство (устройства) для показаний пикового значения скорости вибрации в одном или нескольких направлениях измерений на установленном периоде измерений. В технической документации на средство измерений должен быть описан способ удержания измеренного пикового значения.
Средство измерений должно иметь в своем составе устройство для индикации появления перегрузки в любой из моментов измерений.
Средство измерений должно обеспечивать установку и регулировку коэффициента преобразования измерительной цепи, например с помощью устройства индикации коэффициента преобразования или иным способом, указанным в технической документации.
Средства измерений в зависимости от их назначения могут включать в себя полный набор или часть функций, рассматриваемых в настоящем стандарте. Для всех
