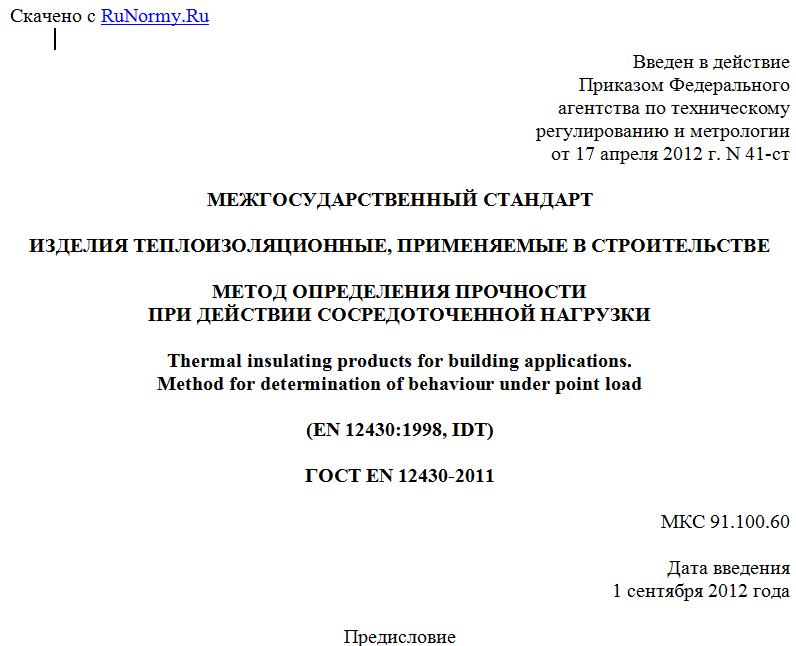

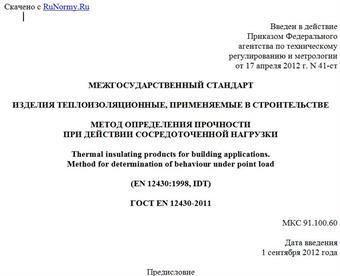

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 17 апреля 2012 г. N 41-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИЗДЕЛИЯ ТЕПЛОИЗОЛЯЦИОННЫЕ, ПРИМЕНЯЕМЫЕ В СТРОИТЕЛЬСТВЕ
МЕТОД ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ
ПРИ ДЕЙСТВИИ СОСРЕДОТОЧЕННОЙ НАГРУЗКИ
Thermal insulating products for building applications.
Method for determination of behaviour under point load
(EN 12430:1998, IDT)
ГОСТ EN 12430-2011
МКС 91.100.60
Дата введения
1 сентября 2012 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и МСН 1.01-01-2009 "Система межгосударственных нормативных документов в строительстве. Основные положения".
Сведения о стандарте
1. Подготовлен Некоммерческим партнерством "Производители современной минеральной изоляции "Росизол" на основе аутентичного перевода на русский язык европейского регионального стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (дополнение N 1 к приложению Д протокола N 38 от 18 марта 2011 г.).
За принятие стандарта проголосовали:
--------------------T----------T------------------------------------------¬
¦ Краткое ¦Код страны¦ Сокращенное наименование национального ¦
¦наименование страны¦ по МК ¦ органа государственного управления ¦
¦ по МК (ISO 3166) ¦(ISO 3166)¦ строительством ¦
¦ 004-97 ¦ 004-97 ¦ ¦
+-------------------+----------+------------------------------------------+
¦Азербайджан ¦ AZ ¦Госстрой ¦
¦Армения ¦ AM ¦Министерство градостроительства ¦
¦Казахстан ¦ KZ ¦Агентство по делам строительства и ¦
¦ ¦ ¦жилищно-коммунального хозяйства ¦
¦Киргизия ¦ KG ¦Госстрой ¦
¦Молдова ¦ MD ¦Министерство строительства и регионального¦
¦ ¦ ¦развития ¦
¦Российская ¦ RU ¦Департамент регулирования градостроитель- ¦
¦Федерация ¦ ¦ной деятельности Министерства региональ- ¦
¦ ¦ ¦ного развития ¦
¦Украина ¦ UA ¦Министерство регионального развития ¦
¦ ¦ ¦строительства и жилищно-коммунального ¦
¦ ¦ ¦хозяйства ¦
L-------------------+----------+-------------------------------------------
4. Настоящий стандарт идентичен европейскому региональному стандарту EN 12430:1998 Thermal insulating products for building applications - Determination of behaviour under point load (Теплоизоляционные изделия, применяемые в строительстве. Определение характеристик изделия при действии сосредоточенной нагрузки).
Наименование настоящего стандарта изменено относительно европейского регионального стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).
В настоящем стандарте учтены изменения к указанному европейскому региональному стандарту, одобренные Европейским комитетом по стандартизации 17 августа 2006 г.
Перевод с английского языка (en).
Сведения о соответствии межгосударственных стандартов ссылочным региональным стандартам приведены в дополнительном Приложении ДА.
Степень соответствия - идентичная (IDT).
5. Приказом Федерального агентства по техническому регулированию и метрологии от 17 апреля 2012 г. N 41-ст межгосударственный стандарт ГОСТ EN 12430-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2012 г.
6. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе (каталоге) "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты"
Введение
Настоящий стандарт применяют, если заключенные контракты или другие согласованные условия предусматривают применение теплоизоляционных материалов с характеристиками, гармонизированными с требованиями европейских региональных стандартов, а также в случаях, когда это технически и экономически целесообразно.
1. Область применения
Настоящий стандарт распространяется на теплоизоляционные изделия, применяемые в строительстве (далее - изделия), и устанавливает требования к средствам испытания и методике определения прочности под действием силы, прикладываемой к небольшому участку образца с заданной скоростью.
Метод, приведенный в настоящем стандарте, применяют для определения характеристик изделий, обладающих достаточной прочностью, чтобы выдерживать нагрузку, возникающую при хождении людей в процессе укладки или эксплуатации изделий.
Примечание. Методы, приведенные в тексте стандарта, а также в Приложении А, не являются идентичными и не могут быть использованы для сравнения результатов испытаний, проведенных в соответствии с этими методами.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ISO 5725-2:1994 Accuracy (trueness and precision) of measurement methods and results - Part 2: Basic method for the determination of repeatability and reproducibility of a standard measurement method [Точность (правильность и прецизионность) методов и результатов измерений. Часть 2. Основной метод определения повторяемости и воспроизводимости стандартного метода измерений]
EN 12085:1997 Thermal insulating products for building applications - Determination of linear dimensions of test specimens (Теплоизоляционные изделия, применяемые в строительстве. Определение линейных размеров образцов для испытаний).
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Сосредоточенная нагрузка (point load): сжимающая сила, прикладываемая к образцу при помощи цилиндрического индентора площадью поперечного сечения 50 см2 (диаметр 79,8 мм).
3.2. Критическая точка (critical point): точка на кривой зависимости деформации образца от силы, в которой прямая, касательная к этой кривой, расходится с ней (см. рисунок 4a).
4. Сущность метода
При помощи индентора к образцу с квадратным поперечным сечением прикладывают с заданной скоростью сосредоточенную нагрузку в осевом направлении перпендикулярно к основным лицевым граням образца. Вычисляют сжимающую силу в критической точке и/или силу при заданной деформации.
5. Средства испытания
5.1. Испытательная машина, создающая сжатие
5.1.1. Испытательная машина, создающая соответствующую сжимающую силу и деформацию и снабженная жесткой полированной квадратной или круглой, фиксированной или вертикально движущейся плитой, длина стороны (или диаметр) которой должна быть не менее длины стороны (или длины диагонали) образца, подвергаемого испытанию (см. рисунок 1).
1 - соединение индентора с испытательной машиной;
2 - индентор; 3 - образец для испытания; 4 - опорная плита
Рисунок 1. Устройство для испытания
5.1.2. Стальной цилиндрический индентор диаметром (79,8 +/- 0,1) мм, соединенный с вертикально движущейся или фиксированной опорной плитой (см. рисунки 2 и 3). Если это целесообразно, индентор соединяют с испытательной машиной через центрально расположенный шаровой шарнир, создавая строго осевое направление силы, действующей на конкретный участок образца. Скорость перемещения индентора или подвижной опорной плиты должна быть постоянной в соответствии с 7.2.
1 - цилиндрический индентор; 2 - образец для испытания
Рисунок 2. Образец для испытания
