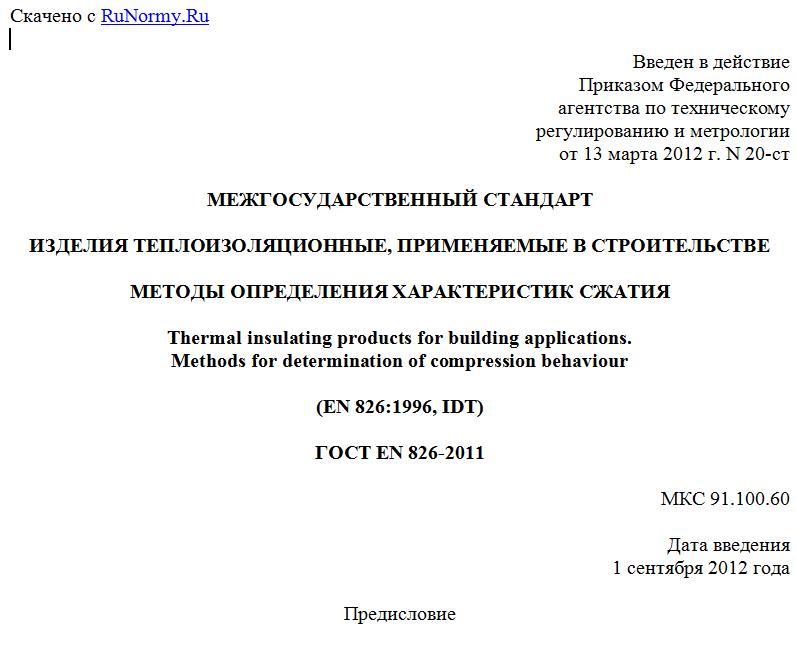

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 марта 2012 г. N 20-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИЗДЕЛИЯ ТЕПЛОИЗОЛЯЦИОННЫЕ, ПРИМЕНЯЕМЫЕ В СТРОИТЕЛЬСТВЕ
МЕТОДЫ ОПРЕДЕЛЕНИЯ ХАРАКТЕРИСТИК СЖАТИЯ
Thermal insulating products for building applications.
Methods for determination of compression behaviour
(EN 826:1996, IDT)
ГОСТ EN 826-2011
МКС 91.100.60
Дата введения
1 сентября 2012 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и МСН 1.01-01-2009 "Система межгосударственных нормативных документов в строительстве. Основные положения".
Сведения о стандарте
1. Подготовлен Некоммерческим партнерством "Производители современной минеральной изоляции "Росизол" на основе аутентичного перевода на русский язык европейского регионального стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (дополнение N 1 к приложению Д Протокола N 38 от 18 марта 2011 г.).
За принятие стандарта проголосовали:
---------------------T--------------------T-------------------------------¬
¦Краткое наименование¦ Код страны по ¦ Сокращенное наименование ¦
¦ страны по ¦МК (ISO 3166) 004-97¦ национального органа ¦
¦МК (ISO 3166) 004-97¦ ¦ государственного управления ¦
¦ ¦ ¦ строительством ¦
+--------------------+--------------------+-------------------------------+
¦Азербайджан ¦ AZ ¦Госстрой ¦
¦Армения ¦ AM ¦Министерство градостроительства¦
¦Казахстан ¦ KZ ¦Агентство по делам ¦
¦ ¦ ¦строительства и жилищно- ¦
¦ ¦ ¦коммунального хозяйства ¦
¦Киргизия ¦ KG ¦Госстрой ¦
¦Молдова ¦ MD ¦Министерство строительства ¦
¦ ¦ ¦и регионального развития ¦
¦Российская Федерация¦ RU ¦Департамент регулирования ¦
¦ ¦ ¦градостроительной деятельности ¦
¦ ¦ ¦Министерства регионального ¦
¦ ¦ ¦развития ¦
¦Украина ¦ UA ¦Министерство регионального ¦
¦ ¦ ¦развития строительства и ¦
¦ ¦ ¦жилищно-коммунального хозяйства¦
L--------------------+--------------------+--------------------------------
4. Настоящий стандарт идентичен европейскому региональному стандарту EN 826:1996 "Thermal insulating products for building applications - Determination of compression behaviour" ("Теплоизоляционные изделия, применяемые в строительстве - Определение характеристик сжатия").
Наименование настоящего стандарта изменено относительно наименования европейского регионального стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных и европейских региональных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном Приложении ДА.
Перевод с английского языка (en).
Степень соответствия - идентичная (IDT).
5. Приказом Федерального агентства по техническому регулированию и метрологии от 13 марта 2012 г. N 20-ст межгосударственный стандарт ГОСТ EN 826-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2012 г.
6. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе (каталоге) "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
Введение
Настоящий стандарт применяют, если заключенные контракты или другие согласованные условия предусматривают применение теплоизоляционных материалов с характеристиками, гармонизированными с требованиями европейских стандартов, а также в случаях, когда это технически и экономически целесообразно.
1. Область применения
Настоящий стандарт распространяется на теплоизоляционные изделия, применяемые в строительстве (далее - изделия), и устанавливает требования к средствам испытания и методике определения характеристик сжатия.
Методы, приведенные в настоящем стандарте, могут быть использованы для определения напряжения сжатия при испытаниях на ползучесть при сжатии; в случаях, когда теплоизоляционные изделия подвергаются только кратковременным нагрузкам; при контроле качества изделий, а также для получения исходных значений, на основе которых могут быть вычислены расчетные значения характеристик сжатия с помощью коэффициентов запаса.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ISO 5725:1986 <*>. Точность методов испытания - Определение повторяемости и воспроизводимости результатов стандартного метода испытания путем проведения межлабораторных испытаний (ISO 5725:1986 Precision of test methods - Determination of repeatability and reproducibility for a standard test method by inter-laboratory tests)
--------------------------------
<*> Действует ISO 5725-2:1994.
EN 12085:1997. Теплоизоляционные изделия, применяемые в строительстве - Определение линейных размеров образцов для испытания (EN 12085:1997, Thermal insulating products for building applications - Determination of linear dimensions of test specimens).
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Относительная деформация (relative deformation) : отношение значения уменьшения толщины образца, измеренной по направлению действия сжимающей силы, к его первоначальной толщине , выраженное в процентах.
3.2. Предел прочности при сжатии (compressive strength) : отношение максимального значения сжимающей силы к первоначальной площади поперечного сечения образца, когда относительная деформация образца в состоянии текучести (см. рисунок 1, b) или при его разрушении (см. рисунок 1, a) составляет менее 10%.
- сила, соответствующая предварительной нагрузке;
- максимальная сила; - деформация при максимальной силе;
- сила при относительной деформации, равной 10%;
- относительная деформация, равная 10%; - сила,
соответствующая деформации
(условный прямо пропорциональный предел);
- деформация в условно упругой зоне
(верхняя граница условно упругих деформаций)
Рисунок 1. Примеры графиков зависимости
деформации образца от прилагаемой силы
3.3. Прочность на сжатие при 10%-ной относительной деформации (compressive stress at 10% relative deformation) : отношение значения сжимающей силы к первоначальной площади поперечного сечения образца (см. рисунки 1, c и 1, d) при его 10%-ной относительной деформации при условии, что 10%-ная относительная деформация достигнута до начала возможной пластической деформации или разрушения образца.
3.4. Модуль упругости при сжатии (compression modulus of elasticity) E: отношение напряжения сжатия к соответствующей относительной деформации образца при условии, что зависимость между этими характеристиками является прямо пропорциональной (см. рисунок 1).
4. Сущность метода
К образцу перпендикулярно к его лицевым граням прикладывают при заданной скорости сжимающую силу и вычисляют максимальное значение напряжения сжатия, которое выдерживает образец.
Если значение максимального напряжения сжатия достигается при относительной деформации образца менее 10%, то это напряжение сжатия определяют как предел прочности при сжатии, при этом регистрируют соответствующую относительную деформацию испытуемого образца. Если при достижении относительной
