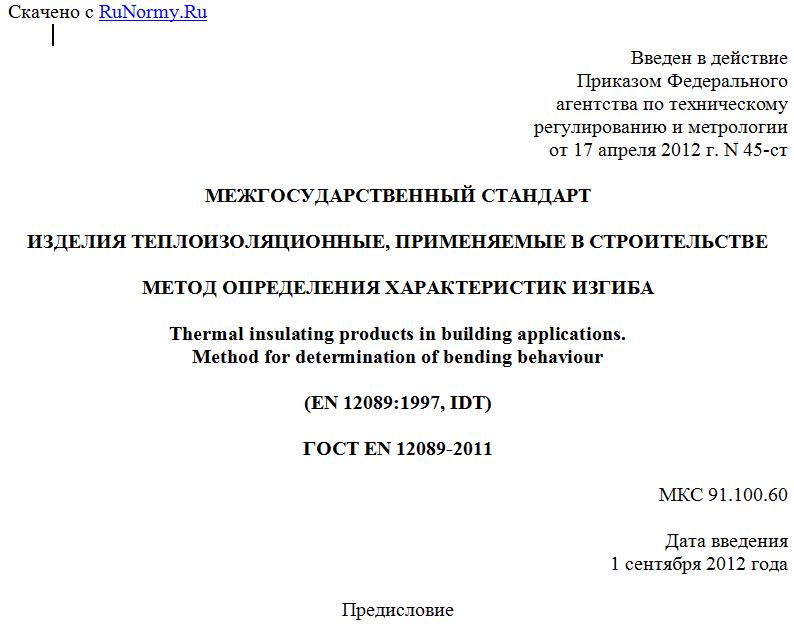

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 17 апреля 2012 г. N 45-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИЗДЕЛИЯ ТЕПЛОИЗОЛЯЦИОННЫЕ, ПРИМЕНЯЕМЫЕ В СТРОИТЕЛЬСТВЕ
МЕТОД ОПРЕДЕЛЕНИЯ ХАРАКТЕРИСТИК ИЗГИБА
Thermal insulating products in building applications.
Method for determination of bending behaviour
(EN 12089:1997, IDT)
ГОСТ EN 12089-2011
МКС 91.100.60
Дата введения
1 сентября 2012 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и МСН 1.01-01-2009 "Система межгосударственных нормативных документов в строительстве. Основные положения".
Сведения о стандарте
1. Подготовлен Некоммерческим партнерством "Производители современной минеральной изоляции "Росизол" на основе аутентичного перевода на русский язык европейского регионального стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (дополнение N 1 к приложению Д протокола N 38 от 18 марта 2011 г.).
За принятие стандарта проголосовали:
--------------------T----------T------------------------------------------¬
¦ Краткое ¦Код страны¦ Сокращенное наименование национального ¦
¦наименование страны¦ по МК ¦ органа государственного управления ¦
¦ по МК (ISO 3166) ¦(ISO 3166)¦ строительством ¦
¦ 004-97 ¦ 004-97 ¦ ¦
+-------------------+----------+------------------------------------------+
¦Азербайджан ¦ AZ ¦Госстрой ¦
¦Армения ¦ AM ¦Министерство градостроительства ¦
¦Казахстан ¦ KZ ¦Агентство по делам строительства и ¦
¦ ¦ ¦жилищно-коммунального хозяйства ¦
¦Киргизия ¦ KG ¦Госстрой ¦
¦Молдова ¦ MD ¦Министерство строительства и регионального¦
¦ ¦ ¦развития ¦
¦Российская ¦ RU ¦Департамент регулирования градостроитель- ¦
¦Федерация ¦ ¦ной деятельности Министерства региональ- ¦
¦ ¦ ¦ного развития ¦
¦Украина ¦ UA ¦Министерство регионального развития ¦
¦ ¦ ¦строительства и жилищно-коммунального ¦
¦ ¦ ¦хозяйства ¦
L-------------------+----------+-------------------------------------------
4. Настоящий стандарт идентичен европейскому региональному стандарту EN 12089:1997 Thermal insulating products for building applications - Determination of bending behaviour (Теплоизоляционные изделия, применяемые в строительстве. Определение характеристик изгиба).
Наименование настоящего стандарта изменено относительно наименования европейского регионального стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).
Перевод с английского языка (en).
Сведения о соответствии межгосударственных стандартов ссылочным европейским региональным стандартам приведены в дополнительном Приложении ДА.
Степень соответствия - идентичная (IDT).
5. Приказом Федерального агентства по техническому регулированию и метрологии от 17 апреля 2012 г. N 45-ст межгосударственный стандарт ГОСТ EN 12089-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2012 г.
6. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе (каталоге) "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
Введение
Настоящий стандарт применяют, если заключенные контракты или другие согласованные условия предусматривают применение теплоизоляционных материалов с характеристиками, гармонизированными с требованиями европейских региональных стандартов, а также в случаях, когда это технически и экономически целесообразно.
1. Область применения
Настоящий стандарт распространяется на теплоизоляционные изделия (далее - изделия), применяемые в строительстве, и устанавливает требования к средствам испытания и методике определения характеристик изгиба полноразмерных изделий (метод A) и образцов (метод B) под действием сил, приложенных в трех точках.
При испытании в соответствии с данным методом определяют прочность при изгибе и прогиб изделий при заданной нагрузке.
Данный метод может быть использован для определения сопротивления изделий напряжению изгиба при их транспортировании и применении.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
EN 822:1994 Thermal insulating products for building applications - Determination of length and width (Теплоизоляционные изделия, применяемые в строительстве. Определение длины и ширины)
EN 823:1994 Thermal insulating products for building applications - Determination of thickness (Теплоизоляционные изделия, применяемые в строительстве. Определение толщины)
EN 12085:1997 Thermal insulating products for building applications - Determination of linear dimensions of test specimens (Теплоизоляционные изделия, применяемые в строительстве. Определение линейных размеров образцов для испытаний)
ISO 572-1:1994 Accuracy (trueness and precision) of measurement methods and results - Part 1: General principles and definitions [Точность (правильность и презиционность) методов измерения и результаты измерения. Часть 1. Общие принципы и определения]
ISO 5725-2:1994 Accuracy (trueness and precision) of measurement methods and results - Part 2: Basic method for the determination of repeatability and reproducibility of a standard measurement method [Точность (правильность и презиционность) методов измерения и результаты измерения. Часть 2. Основной метод определения повторяемости и воспроизводимости стандартного метода измерения].
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Прочность при изгибе (bending strength) : максимальное напряжение, возникающее в образце под действием максимальной силы , зарегистрированной при изгибе.
3.2. Напряжение при изгибе (bending stress) : напряжение, возникающее в образце под действием силы в момент прогиба образца X.
3.3. Прогиб (deflection) X: вертикальный прогиб образца в середине пролета под действием силы , измеренный в точке приложения силы.
4. Сущность метода
Метод испытания заключается в приложении к поверхности прямоугольного образца, расположенного на двух опорах, силы в осевом направлении при заданной скорости с помощью нагружающего валика. Силу , Н, прикладывают к образцу в середине между опорами (см. рисунок 1).
a) Прочность при изгибе
b) Прогиб
L - расстояние между опорами, мм
Рисунок 1. Общая схема испытания на изгиб
5. Средства испытаний
5.1. Испытательная машина
Испытательная машина с заданным диапазоном сил и перемещением подвижной части; машина должна быть снабжена нагружающим валиком и регулируемыми опорами.
Скорость приложения нагрузки к образцу должна быть постоянной.
5.1.1. Опоры
Опоры для образца должны состоять из двух регулируемых цилиндрических валиков, расположенных в одной горизонтальной плоскости параллельно друг другу. Диаметр опор должен быть равен (80 +/- 3) мм или (30 +/- 3) мм (см. рисунок 2). Длина опор должна быть равна ширине образца.
