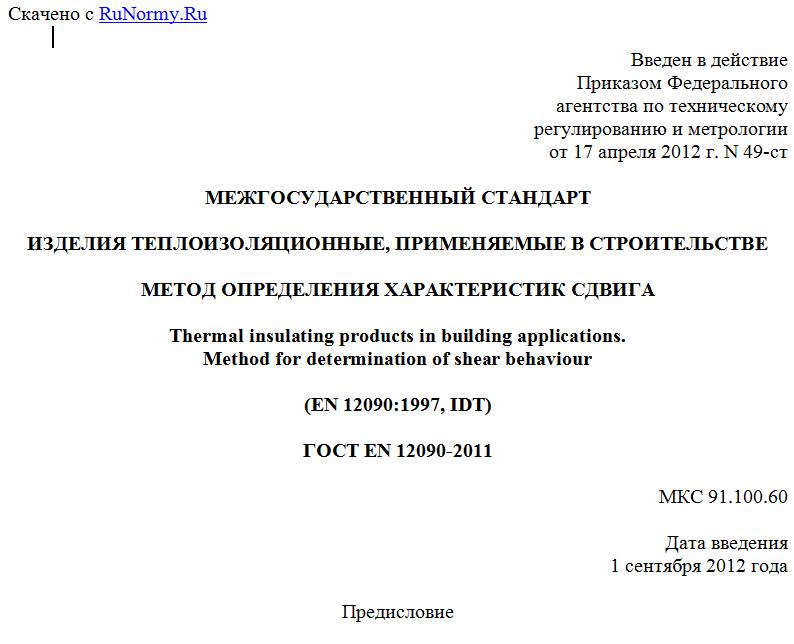

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 17 апреля 2012 г. N 49-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИЗДЕЛИЯ ТЕПЛОИЗОЛЯЦИОННЫЕ, ПРИМЕНЯЕМЫЕ В СТРОИТЕЛЬСТВЕ
МЕТОД ОПРЕДЕЛЕНИЯ ХАРАКТЕРИСТИК СДВИГА
Thermal insulating products in building applications.
Method for determination of shear behaviour
(EN 12090:1997, IDT)
ГОСТ EN 12090-2011
МКС 91.100.60
Дата введения
1 сентября 2012 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и МСН 1.01-01-2009 "Система межгосударственных нормативных документов в строительстве. Основные положения".
Сведения о стандарте
1. Подготовлен Некоммерческим партнерством "Производители современной минеральной изоляции "Росизол" на основе аутентичного перевода на русский язык европейского регионального стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (дополнение N 1 к приложению Д протокола N 38 от 18 марта 2011 г.).
За принятие стандарта проголосовали:
--------------------T----------T------------------------------------------¬
¦ Краткое ¦Код страны¦ Сокращенное наименование национального ¦
¦наименование страны¦ по МК ¦ органа государственного управления ¦
¦ по МК (ISO 3166) ¦(ISO 3166)¦ строительством ¦
¦ 004-97 ¦ 004-97 ¦ ¦
+-------------------+----------+------------------------------------------+
¦Азербайджан ¦ AZ ¦Госстрой ¦
¦Армения ¦ AM ¦Министерство градостроительства ¦
¦Казахстан ¦ KZ ¦Агентство по делам строительства и ¦
¦ ¦ ¦жилищно-коммунального хозяйства ¦
¦Киргизия ¦ KG ¦Госстрой ¦
¦Молдова ¦ MD ¦Министерство строительства и регионального¦
¦ ¦ ¦развития ¦
¦Российская ¦ RU ¦Департамент регулирования градостроитель- ¦
¦Федерация ¦ ¦ной деятельности Министерства региональ- ¦
¦ ¦ ¦ного развития ¦
¦Украина ¦ UA ¦Министерство регионального развития ¦
¦ ¦ ¦строительства и жилищно-коммунального ¦
¦ ¦ ¦хозяйства ¦
L-------------------+----------+-------------------------------------------
4. Настоящий стандарт идентичен европейскому региональному стандарту EN 12090:1997 Thermal insulating products for building applications - Determination of shear behaviour (Теплоизоляционные изделия, применяемые в строительстве. Определение характеристик сдвига).
Наименование настоящего стандарта изменено относительно наименования европейского регионального стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).
Перевод с английского языка (en).
Сведения о соответствии межгосударственных стандартов ссылочным европейским региональным стандартам приведены в дополнительном Приложении ДА.
Степень соответствия - идентичная (IDT).
5. Приказом Федерального агентства по техническому регулированию и метрологии от 17 апреля 2012 г. N 49-ст межгосударственный стандарт ГОСТ EN 12090-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2012 г.
6. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе (каталоге) "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
Введение
Настоящий стандарт применяют, если заключенные контракты или другие согласованные условия предусматривают применение теплоизоляционных материалов с характеристиками, гармонизированными с требованиями европейских региональных стандартов, а также в случаях, когда это технически и экономически целесообразно.
1. Область применения
Настоящий стандарт распространяется на теплоизоляционные изделия (далее - изделия), применяемые в строительстве, и устанавливает требования к средствам испытания и методике определения характеристик сдвига.
Примечание. Метод, приведенный в настоящем стандарте, не предусматривает определение характеристик чистого сдвига, а основан на измерении двух параллельных и противоположно направленных сил, действующих на лицевые грани испытуемого образца. Данное испытание называют "испытанием на сдвиг" условно. Считают, что действие силы перпендикулярно к лицевой грани образца более близко характеризует напряжение, возникающее в теплоизоляционных изделиях в зданиях, например, в стенах, по сравнению с другими методами измерения характеристик сдвига, возникающего, например, при испытании на изгиб.
2. Нормативные ссылки
В настоящем стандарте использована ссылка на следующий европейский региональный стандарт:
EN 12085:1997 Thermal insulating products for building applications - Determination of linear dimensions of test specimens (Теплоизоляционные изделия, применяемые в строительстве. Определение линейных размеров образцов для испытаний).
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Прочность при сдвиге (shear strength) : отношение максимальной силы, приложенной к образцу, вызывающей его разрушение вдоль грани, параллельной направлению прилагаемой силы, к площади этой грани.
3.2. Модуль сдвига (shear modulus) G: отношение напряжения сдвига к соответствующей деформации ниже точки, где эта зависимость является линейной (см. рисунок 3).
4. Сущность метода
Образец подвергают воздействию напряжения сдвига, передаваемого образцу через жесткие опоры, к которым он прикреплен. По результатам испытания строят кривую зависимости смещения от силы.
Примечание. Испытания с использованием устройства с одним образцом показали, что полученные значения прочности при сдвиге зависят от толщины образцов и имеют наибольший разброс при более высоких значениях толщины. Испытания с использованием устройства с двумя образцами также показали зависимость прочности при сдвиге от толщины образцов.
5. Средства испытаний
5.1. Испытательная машина
5.1.1. Общие положения
Испытательная машина, создающая силу, необходимую для максимального сдвига образца, возникающего при его испытании. Машина должна иметь постоянную скорость движения подвижного захвата (3 +/- 0,5) мм/мин в направлении, параллельном продольной оси устройства, в котором находится образец.
Испытательная машина должна обеспечивать создание силы F и смещение подвижного захвата относительно неподвижного с максимальной погрешностью 1%. При необходимости определения модуля сдвига регистрируют одновременно силу F и смещение для построения кривой зависимости от F в соответствии с разделом 7.
Примечания.
1. Если необходимо, применяют датчик для точного измерения деформации в случае использования при подготовке образцов толстого слоя клеящего вещества.
2. Нулевой сдвиг образца определяют, вычитая из значения смещения значение смещения, вызванного воздействием оборудования и слоя клеящего вещества, измеренного при отсутствии образца, заменив в контрольном испытании испытуемый образец металлическим блоком.
5.1.2. Устройство с одним образцом
Испытательная машина должна создавать продольные силы сдвига, действующие на образец через параллельные пластины (держатели), приклеенные к образцу размерами, указанными в 6.1.2. Пластины должны быть жесткими; при испытании одну пластину крепят к неподвижной части, другую - к подвижной части испытательной машины.
5.1.3. Устройство с двумя образцами
Испытательная машина должна создавать продольные силы сдвига, действующие через параллельные пластины (держатели), приклеенные к двум образцам размерами, указанными в 6.1.3. Пластины должны быть жесткими; при испытании наружные пластины крепят к неподвижной части, центральную пластину - к подвижной части испытательной машины.
5.2. Держатели для образцов
5.2.1. Устройство с одним образцом
Два плоских жестких держателя длиной 330 и шириной 50 мм крепят к захватам испытательной машины с помощью адаптера и универсального соединения. Схема крепления держателей к захватам испытательной машины показана на рисунке 1. Толщина адаптеров, соединяющих держатели с захватами испытательной машины, должна быть равна толщине образца.
