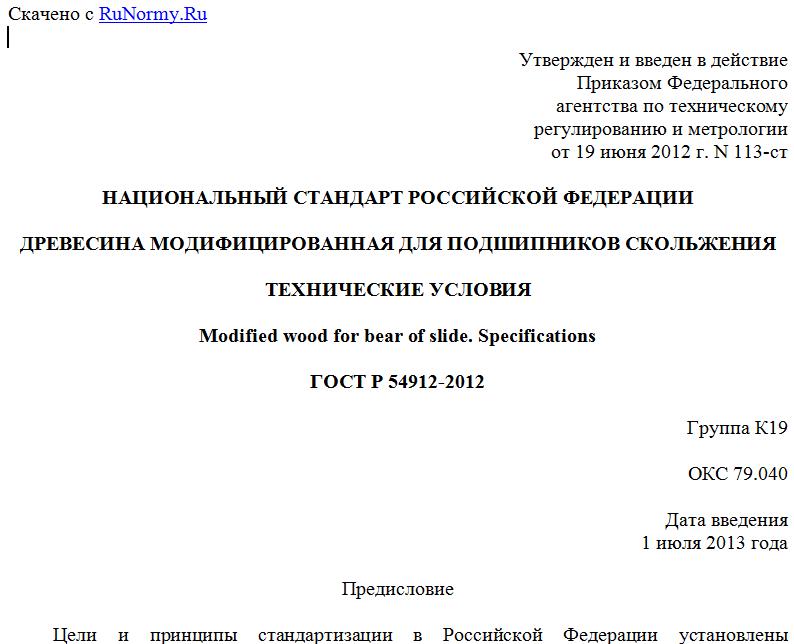

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 19 июня 2012 г. N 113-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ДРЕВЕСИНА МОДИФИЦИРОВАННАЯ ДЛЯ ПОДШИПНИКОВ СКОЛЬЖЕНИЯ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Modified wood for bear of slide. Specifications
ГОСТ Р 54912-2012
Группа К19
ОКС 79.040
Дата введения
1 июля 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"
Сведения о стандарте
1 РАЗРАБОТАН Государственным образовательным учреждением высшего профессионального образования "Воронежская государственная лесотехническая академия"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 78 "Лесоматериалы"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 19 июня 2012 г. N 113-ст
4 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на заготовки из модифицированной древесины (далее ДМ) для подшипников скольжения, изготовленные из древесины термомеханического, химико-механического способов модифицирования, и технические требования, методы контроля, правила приемки, маркировки, упаковки, транспортирования, хранения и гарантии изготовителя.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 2140-81 Видимые пороки древесины. Классификация, термины и определения, способы измерения
ГОСТ 2695-83 Пиломатериалы лиственных пород. Технические условия
ГОСТ 2991-85 Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия
ГОСТ 3749-77 Угольники поверочные 90°. Технические условия
ГОСТ 5306-83 Пиломатериалы и заготовки. Таблицы объемов
ГОСТ 7319-80 Пиломатериалы и заготовки лиственных пород. Атмосферная сушка и хранение
ГОСТ 7897-83 Заготовки лиственных пород. Технические условия
ГОСТ 8486-86 Пиломатериалы хвойных пород. Технические условия
ГОСТ 9685-61 Заготовки из древесины хвойных пород. Технические условия
ГОСТ 13338-86 Древесина модифицированная. Метод определения твердости, временных упругой и остаточной деформаций
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15612-85 Изделия из древесины и древесных материалов. Методы определения параметров шероховатости поверхности
ГОСТ 16483.10-73 Древесина. Методы определения предела прочности при сжатии вдоль волокон
ГОСТ 21523.4-77 Древесина модифицированная. Метод определения влажности
ГОСТ 21523.11-79 Древесина модифицированная. Метод определения плотности
ГОСТ 23683-89 Парафины нефтяные твердые. Технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликованы по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Обозначение
В настоящем стандарте установлены следующие обозначения:
Dн - диаметр наружный, мм;
Dв - диаметр внутренний, мм;
L - длина, мм;
ДП-КИ - втулки из древесины контурного прессования полые изнутри;
ДП-ОТ - втулки из прессованной древесины, изготовленные из секторов;
ДПО-Кл - заготовки втулок из клееной прессованной древесины;
ДП-КР - втулки из прессованной древесины контурно-радиальные с наружной обоймой из древесины;
ДПм-Р - втулки из прессованной древесины радиальные с наружной обоймой из металла;
ДПол-О - втулки из прессованной древесины с наружной обоймой из полимеров.
4. Технические требования
4.1 Заготовки должны изготовляться в соответствии с требованиями настоящего стандарта по технологическим режимам, утвержденным в установленном порядке.
4.2 Заготовки из ДМ изготавливают из древесины следующих пород: березы, бука, граба, лиственницы, ольхи, осины и сосны.
4.3 Древесное сырье для изготовления модифицированной древесины должно соответствовать требованиям ГОСТ 7897, ГОСТ 9685, ГОСТ 2695, ГОСТ 8486. Причем качество древесины должно быть не ниже 2-го сорта.
4.4 Размеры заготовок из ДМ для подшипников скольжения должны соответствовать указанным в таблице 1.
Таблица 1
В миллиметрах
Марка заготовок из ДМ Dн Dв L Градация по L Градация по Dн Градация по Dв
ДП-КИ контурные 50 - 200 30 - 150 50 - 200 До 100 - 20 Свыше 100 - 50 До 100 - 10 Свыше 100 - 20 2 - 5
ДП-ОТ секторные 50 - 300 60 - 1280 20 - 200 До 100 - 10 Свыше 100 - 20 До 100 - 10 Свыше 100 - 20 5 - 10
ДПО-Кл клееные 50 - 120 30 - 100 50 - 100 10 10 5
ДП-КР контурно-радиальные 80 - 120 50 - 100 50 - 120 10 5 5
ДПм-Р древесно-металлические 30 - 150 30 - 100 20 - 100 10 5 5
ДПол-О древесно-полимерные 50 - 150 20 - 120 30 - 100 5 5 3
Примечание - По требованию потребителя заготовки из ДМ изготавливают других размеров.
4.5 Предельные отклонения от номинальных размеров заготовок из ДМ для подшипников скольжения приведены в таблице 2.
Таблица 2
В миллиметрах
Марка заготовок из ДМ L Dн Dв
Номин. Пред. откл. Номин. Пред. откл. Номин. Пред. откл.
ДП-КИ До 100 +/- 2,0 До 100 +/- 2,0 До 100 -2,0
Св. 100 +/- 3,0 Св. 100 +/- 3,0 Св. 100 -3,0
ДП-ОТ До 100 +/- 2,0 До 100 +/- 2,0 До 100 +/- 1,0
Св. 100 +/- 5,0 Св. 100 +/- 3,0 Св. 100 +/- 2,0
ДПО-Кл 50 - 100 +/- 2,0 50 - 120 +/- 2,0 30 - 100 +/- 2,0
ДП-КР 50 - 120 +/- 2,0 80 - 120 +2,0 80 - 120 +/- 1,0
ДПм-Р 20 - 100 +/- 1,0 30 - 100 +0,5 30 - 100 +/- 0,5
ДПол-О 30 - 100 +/- 1,0 50 - 150 +0,5 50 - 150 +/- 1,0
4.6 По качеству древесины заготовки из ДМ для подшипников скольжения должны соответствовать требованиям, указанным в таблице 3.
Таблица 3
Пороки древесины по ГОСТ 2140 Норма ограничения пороков в заготовках из ДМ для сортов
1 2
Сучки здоровые без трещин, сросшиеся, разбросанные Для ДП-КИ, ДП-ОТ, ДП-Кл допускаются размером, мм, не более:
3 5
Для ДП-КР, ДПм-Р, ДПол-О не допускаются
Трещины всех типов, пластевые и кромочные Для ДП-КИ, ДП-ОТ и ДП-Кл допускаются глубиной, мм, не более:
1 0,5 квалитет 2 1,0 квалитет
Для ДП-КР, ДПм-Р и ДПол-О не допускаются
Механические повреждения и пороки обработки (скол, задир, выхват, вырыв, запил) Допускаются в пределах предельных отклонений от номинальных размеров заготовки
1/2
Перекос торцов, отклонения от параллельности и перпендикулярности
