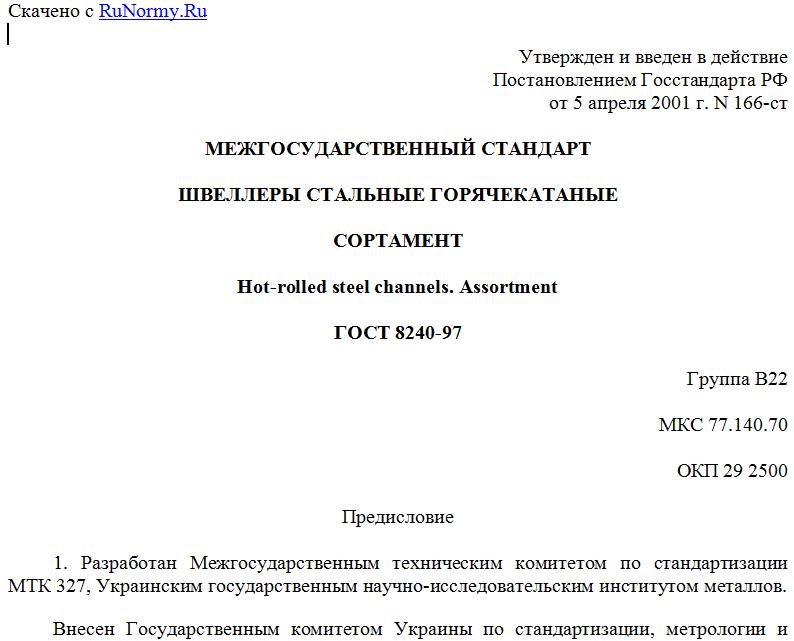

Утвержден и введен в действие
Постановлением Госстандарта РФ
от 5 апреля 2001 г. N 166-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ШВЕЛЛЕРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ
СОРТАМЕНТ
Hot-rolled steel channels. Assortment
ГОСТ 8240-97
Группа В22
МКС 77.140.70
ОКП 29 2500
Предисловие
1. Разработан Межгосударственным техническим комитетом по стандартизации МТК 327, Украинским государственным научно-исследовательским институтом металлов.
Внесен Государственным комитетом Украины по стандартизации, метрологии и сертификации.
2. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 11 от 23 апреля 1997 г.).
За принятие проголосовали:
---------------------------T-------------------------------------¬
¦ Наименование государства ¦ Наименование национального органа ¦
¦ ¦ по стандартизации ¦
+--------------------------+-------------------------------------+
¦Азербайджанская Республика¦Азгосстандарт ¦
¦Республика Армения ¦Армгосстандарт ¦
¦Республика Беларусь ¦Госстандарт Республики Беларусь ¦
¦Грузия ¦Грузстандарт ¦
¦Республика Казахстан ¦Госстандарт Республики Казахстан ¦
¦Республика Молдова ¦Молдовастандарт ¦
¦Российская Федерация ¦Госстандарт России ¦
¦Республика Таджикистан ¦Таджикстандарт ¦
¦Туркменистан ¦Главгосслужба "Туркменстандартлары" ¦
¦Украина ¦Госстандарт Украины ¦
L--------------------------+--------------------------------------
3. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 5 апреля 2001 г. N 166-ст межгосударственный стандарт ГОСТ 8240-97 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2002 г.
4. Взамен ГОСТ 8240-89.
1. Область применения
Настоящий стандарт устанавливает сортамент стальных горячекатаных швеллеров общего и специального назначения высотой от 50 до 400 мм и шириной полок от 32 до 115 м.
2. Основные параметры и размеры
2.1. По форме и размерам швеллеры изготовляют следующих серий:
У - с уклоном внутренних граней полок;
П - с параллельными гранями полок;
Э - экономичные с параллельными гранями полок;
Л - легкой серии с параллельными гранями полок;
С - специальные.
Условные обозначения величин, характеризующих свойства швеллера:
h - высота (швеллера);
b - ширина полки;
s - толщина стенки;
t - толщина полки;
R - радиус внутреннего закругления;
r - радиус закругления полки;
- расстояние от оси Y - Y до наружной грани стенки;
- перекос полки;
f - прогиб стенки по высоте сечения профиля;
F - площадь поперечного сечения;
I - момент инерции;
W - момент сопротивления;
i - радиус инерции;
- статический момент полусечения.
2.2. Поперечное сечение швеллеров серий У, С должно соответствовать приведенному на рисунке 1, серий П, Э, Л - на рисунке 2.
Рисунок 1
Рисунок 2
2.3. Размеры швеллеров, площадь поперечного сечения, масса 1 м и справочные значения для осей должны соответствовать приведенным в таблицах 1 - 5.
Таблица 1
Швеллеры с уклоном внутренних граней полок
------T---T---T---T----T----T---T------T-------T-----------------------------------------------------T------¬
¦Номер¦ h ¦ b ¦ s ¦ t ¦ R ¦ r ¦Пло- ¦ Масса ¦ Справочные значения для осей ¦X , см¦
¦швел-¦ ¦ ¦ ¦ +----+---+щадь ¦1 м, кг+-------------------------------T---------------------+ 0 ¦
¦лера ¦ ¦ ¦ ¦ ¦не более¦попе- ¦ ¦ Х - Х ¦ Y - Y ¦ ¦
¦серии+---+---+---+----+--------+речно-¦ +-------T-------T------T--------+-------T-------T-----+ ¦
¦У ¦ мм ¦го се-¦ ¦I , см4¦W , см3¦ i , ¦S , см3 ¦I , см4¦W , см3¦ i , ¦ ¦
¦ ¦ ¦чения ¦ ¦ x ¦ x ¦ x ¦ x ¦ y ¦ y ¦ 0 ¦ ¦
¦ ¦ ¦F, см2¦ ¦ ¦ ¦ см ¦ ¦ ¦ ¦см ¦ ¦
+-----+---T---T---T----T----T---+------+-------+-------+-------+------+--------+-------+-------+-----+------+
¦5У ¦50 ¦32 ¦4,4¦7,0 ¦6,0 ¦2,5¦6,16 ¦4,84 ¦22,8 ¦9,1 ¦1,92 ¦5,59 ¦5,61 ¦2,75 ¦0,95 ¦1,16 ¦
¦6,5У ¦65 ¦36 ¦4,4¦7,2 ¦6,0 ¦2,5¦7,51 ¦5,90 ¦48,6 ¦15,0 ¦2,54 ¦9,00 ¦8,70 ¦3,68 ¦1,08 ¦1,24 ¦
¦8У ¦80 ¦40 ¦4,5¦7,4 ¦6,5 ¦2,5¦8,98 ¦7,05 ¦89,4 ¦22,4 ¦3,16 ¦13,30 ¦12,80 ¦4,75 ¦1,19 ¦1,31 ¦
¦10У ¦100¦46 ¦4,5¦7,6 ¦7,0 ¦3,0¦10,90 ¦8,59 ¦174,0 ¦34,8 ¦3,99 ¦20,40 ¦20,40 ¦6,46 ¦1,37 ¦1,44 ¦
¦12У ¦120¦52 ¦4,8¦7,8 ¦7,5 ¦3,0¦13,30 ¦10,40 ¦304,0 ¦50,6 ¦4,78 ¦29,60 ¦31,20 ¦8,52 ¦1,53 ¦1,54 ¦
¦14У ¦140¦58 ¦4,9¦8,1 ¦8,0 ¦3,0¦15,60 ¦12,30 ¦491,0 ¦70,2 ¦5,60 ¦40,80 ¦45,40 ¦11,00 ¦1,70 ¦1,67 ¦
¦16У ¦160¦64 ¦5,0¦8,4 ¦8,5 ¦3,5¦18,10 ¦14,20 ¦747,0 ¦93,4 ¦6,42 ¦54,10 ¦63,30 ¦13,80 ¦1,87 ¦1,80 ¦
¦16аУ ¦160¦68 ¦5,0¦9,0 ¦8,5 ¦3,5¦19,50 ¦15,30 ¦823,0 ¦103,0 ¦6,49 ¦59,40 ¦78,80 ¦16,40 ¦2,01 ¦2,00 ¦
¦18У ¦180¦70 ¦5,1¦8,7 ¦9,0 ¦3,5¦20,70 ¦16,30 ¦1090,0 ¦121,0 ¦7,24 ¦69,80 ¦86,00 ¦17,00 ¦2,04 ¦1,94 ¦
¦18аУ ¦180¦74 ¦5,1¦9,3 ¦9,0 ¦3,5¦22,20 ¦17,40 ¦1190,0 ¦132,0 ¦7,32 ¦76,10 ¦105,00 ¦20,00 ¦2,18 ¦2,13 ¦
¦20У ¦200¦76 ¦5,2¦9,0 ¦9,5 ¦4,0¦23,40 ¦18,40 ¦1520,0 ¦152,0 ¦8,07 ¦87,80 ¦113,00 ¦20,50 ¦2,20 ¦2,07 ¦
¦22У ¦220¦82 ¦5,4¦9,5 ¦10,0¦4,0¦26,70 ¦21,00 ¦2110,0 ¦192,0 ¦8,89 ¦110,00 ¦151,00 ¦25,10 ¦2,37 ¦2,21 ¦
¦24У ¦240¦90 ¦5,6¦10,0¦10,5¦4,0¦30,60 ¦24,00 ¦2900,0 ¦242,0 ¦9,73 ¦139,00 ¦208,00 ¦31,60 ¦2,60 ¦2,42 ¦
¦27У ¦270¦95 ¦6,0¦10,5¦11,0¦4,5¦35,20 ¦27,70 ¦4160,0 ¦308,0 ¦10,90 ¦178,00 ¦262,00 ¦37,30 ¦2,73 ¦2,47 ¦
¦30У ¦300¦100¦6,5¦11,0¦12,0¦5,0¦40,50 ¦31,80 ¦5810,0 ¦387,0 ¦12,00 ¦224,00 ¦327,00 ¦43,60 ¦2,84 ¦2,52 ¦
¦33У ¦330¦105¦7,0¦11,7¦13,0¦5,0¦46,50 ¦36,50 ¦7980,0 ¦484,0 ¦13,10 ¦281,00 ¦410,00 ¦51,80 ¦2,97 ¦2,59 ¦
¦36У ¦360¦110¦7,5¦12,6¦14,0¦6,0¦53,40 ¦41,90 ¦10820,0¦601,0 ¦14,20 ¦350,00 ¦513,00 ¦61,70 ¦3,10 ¦2,68 ¦
¦40У ¦400¦115¦8,0¦13,5¦15,0¦6,0¦61,50 ¦48,30 ¦15220,0¦761,0 ¦15,70 ¦444,00 ¦642,00 ¦73,40 ¦3,23 ¦2,75 ¦
L-----+---+---+---+----+----+---+------+-------+-------+-------+------+--------+-------+-------+-----+-------
Таблица 2
Швеллеры с параллельными гранями полок
------T---T---T---T----T----T---T------T-----T---------------------------------------------------T----¬
¦Номер¦ h ¦ b ¦ s ¦ t ¦ R ¦ r ¦Пло- ¦Масса¦ Справочные значения для осей ¦X , ¦
¦швел-¦ ¦ ¦ ¦ +----+---+щадь ¦1 м, +-----------------------------T---------------------+ 0 ¦
¦лера ¦ ¦ ¦ ¦ ¦не более¦попе- ¦кг ¦ Х - Х ¦ Y - Y ¦см ¦
¦серии+---+---+---+----+--------+речно-¦ +-------T-------T-----T-------+-------T-------T-----+ ¦
¦П ¦ мм ¦го се-¦ ¦I , см4¦W , см3¦i ,см¦S , см3¦I , см4¦W , см3¦ i , ¦ ¦
¦ ¦ ¦чения ¦ ¦ x ¦ x ¦ x ¦ x ¦ y ¦ y ¦ y ¦ ¦
¦ ¦ ¦F, см2¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ см ¦ ¦
+-----+---T---T---T----T----T---+------+-----+-------+-------+-----+-------+-------+-------+-----+----+
¦5П ¦50 ¦32 ¦4,4¦7,0 ¦6,0 ¦3,5¦6,16 ¦4,84 ¦22,8 ¦9,1 ¦1,92 ¦5,61 ¦5,95 ¦2,99 ¦0,98 ¦1,21¦
¦6,5П ¦65 ¦36 ¦4,4¦7,2 ¦6,0 ¦3,5¦7,51 ¦5,90 ¦48,8 ¦15,0 ¦2,55 ¦9,02 ¦9,35 ¦4,06 ¦1,12 ¦1,29¦
¦8П ¦80 ¦40 ¦4,5¦7,4 ¦6,5 ¦3,5¦8,98 ¦7,05 ¦89,8 ¦22,5 ¦3,16 ¦13,30 ¦13,90 ¦5,31 ¦1,24 ¦1,38¦
¦10П ¦100¦46 ¦4,5¦7,6 ¦7,0 ¦4,0¦10,90 ¦8,59 ¦175,0 ¦34,9 ¦3,99 ¦20,50 ¦22,60 ¦7,37 ¦1,44 ¦1,53¦
¦12П ¦120¦52 ¦4,8¦7,8 ¦7,5 ¦4,5¦13,30 ¦10,40¦305,0 ¦50,8 ¦4,79 ¦29,70 ¦34,90 ¦9,84 ¦1,62 ¦1,66¦
¦14П ¦140¦58 ¦4,9¦8,1 ¦8,0 ¦4,5¦15,60 ¦12,30¦493,0 ¦70,4 ¦5,61 ¦40,90 ¦51,50 ¦12,90 ¦1,81 ¦1,82¦
