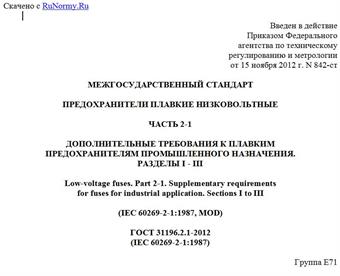

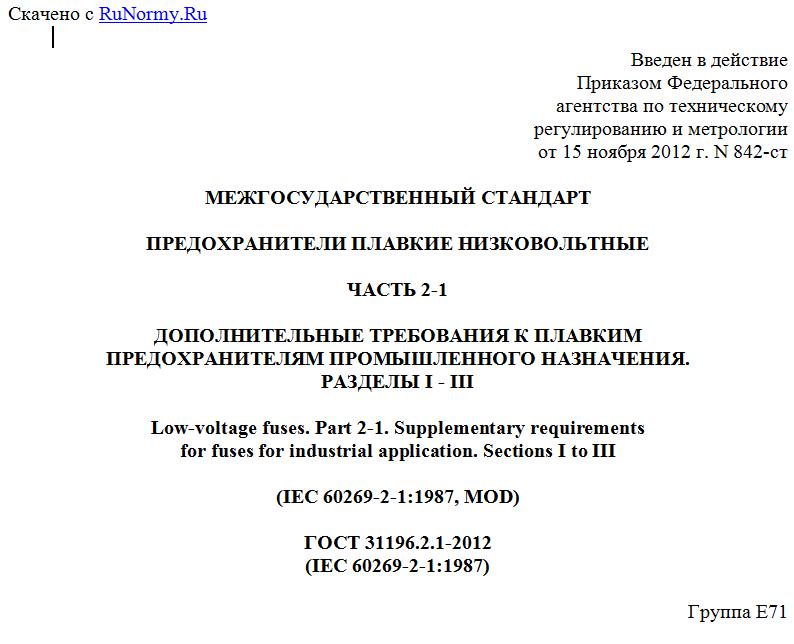

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 ноября 2012 г. N 842-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРЕДОХРАНИТЕЛИ ПЛАВКИЕ НИЗКОВОЛЬТНЫЕ
ЧАСТЬ 2-1
ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ К ПЛАВКИМ
ПРЕДОХРАНИТЕЛЯМ ПРОМЫШЛЕННОГО НАЗНАЧЕНИЯ.
РАЗДЕЛЫ I - III
Low-voltage fuses. Part 2-1. Supplementary requirements
for fuses for industrial application. Sections I to III
(IEC 60269-2-1:1987, MOD)
ГОСТ 31196.2.1-2012
(IEC 60269-2-1:1987)
Группа Е71
МКС 29.120.50
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Обществом с ограниченной ответственностью "Всероссийский научно-исследовательский и конструкторско-технологический институт низковольтной аппаратуры" (ООО "ВНИИэлектроаппарат").
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 24 мая 2012 г. N 41).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 15 ноября 2012 г. N 842-ст межгосударственный стандарт ГОСТ 31196.2.1-2012 (IEC 60269-2-1:1987) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
5. Настоящий стандарт является модифицированным по отношению к международному стандарту IEC 60269-2-1:1987 Low-voltage fuses. Part 2-1. Supplementary requirements for fuses for industrial application. Sections I to III (Низковольтные плавкие предохранители. Часть 2-1. Дополнительные требования к плавким предохранителям промышленного назначения. Разделы I - III).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Стандарт подготовлен на основе применения ГОСТ Р 50339.2-92 (МЭК 269-2-1-87).
Степень соответствия - модифицированная (MOD).
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт применяется совместно с ГОСТ IEC 60269-1-2012 "Предохранители плавкие низковольтные. Часть 1. Общие требования (МЭК 60269-1:2006 "Low-voltage fuses. Part 1. General requirements")" и дополняет или исключает соответствующие разделы и/или пункты ГОСТ IEC 60269-1.
Настоящий стандарт распространяется на плавкие предохранители, эксплуатируемые уполномоченным на то персоналом (далее - плавкие предохранители), и устанавливает нормы, правила и методы испытаний, которые дополняют или исключают соответствующие разделы и (или) пункты ГОСТ IEC 60269-1.
Нумерация пунктов и таблиц данного стандарта аналогична нумерации по ГОСТ IEC 60269-1, дополнительные таблицы обозначены заглавными латинскими буквами.
1. Общие положения
Плавкие предохранители промышленного назначения должны полностью соответствовать требованиям настоящего стандарта, а также требованиям ГОСТ IEC 60269-1 и ГОСТ 31196.1.
Настоящий стандарт содержит разделы, рассматривающие специфические примеры стандартизованных плавких предохранителей, различающихся по степени их безопасности.
Раздел I. Плавкие вставки предохранителей
с ножевыми контактами
1.1. Область распространения
Нижеприведенные дополнительные требования распространяются на плавкие вставки предохранителей с ножевыми контактами, заменяемые с помощью приспособлений, размеры которых приведены на рисунках 1 (I) и 2 (I). Такие предохранители рассчитаны на номинальные токи до 1250 А включ. и номинальное переменное напряжение до 660 В и постоянное напряжение до 440 В включ.
5.2. Номинальное напряжение
Стандартные значения переменного напряжения - 500 или 660 В, постоянного напряжения - 440 В.
5.3.1. Номинальный ток плавкой вставки
Наибольшее значение номинального тока для каждого типоразмера плавких предохранителей указано на рисунке 1 (I), конкретные значения номинального тока типоразмера зависят от категории применения и номинальных напряжений.
5.3.2. Номинальный ток держателя
Номинальный ток для различных габаритов оснований предохранителей указан на рисунке 2 (I).
5.5. Номинальные потери мощности в плавкой вставке и номинальная рассеиваемая мощность держателя
Максимальные допустимые значения номинальных потерь мощности для различных габаритов плавких вставок приведены на рисунке 1 (1).
Эти значения приведены для максимальных номинальных токов плавких вставок. Значения номинальной рассеиваемой мощности держателей предохранителей приведены на рисунке 2 (1).
5.6. Границы времятоковых характеристик
5.6.1. Времятоковые характеристики, времятоковые зоны и кривые перегрузки
Фактические значения времен преддуговых и отключения не должны отклоняться от указанных изготовителем на времятоковых характеристиках за пределы значений времен, определяемых по этой характеристике при отключении соответствующего тока на +/- 10%. Значения преддугового и полного времени для плавких вставок gG, измеренные при испытательном напряжении по 8.7.4, должны соответствовать зонам, приведенным на рисунке 4 (I) с учетом производственных отклонений.
5.6.2. Условные время и ток
Условные время и ток в дополнение к приведенным в ГОСТ IEC 60269-1 указаны в таблице 2.
Таблица 2
Условные время и ток для плавких вставок gG
с номинальным током менее 16 А
-------------------------T-----------------------T------------------------¬
¦ Номинальный ток, А ¦ Условное время, ч ¦ Условный ток ¦
¦ ¦ +-----------T------------+
¦ ¦ ¦ I ¦ I ¦
¦ ¦ ¦ nf ¦ f ¦
+------------------------+-----------------------+-----------+------------+
¦ До 4 включ. ¦ 1 ¦ 1,5 I ¦ 2,1 I ¦
¦ ¦ ¦ n ¦ n ¦
+------------------------+-----------------------+-----------+------------+
¦ Св. 4 до 16 " ¦ 1 ¦ 1,5 I ¦ 1,9 I ¦
¦ ¦ ¦ n ¦ n ¦
L------------------------+-----------------------+-----------+-------------
5.6.3. Разбросы
В дополнение к разбросам по ГОСТ IEC 60269-1 в таблице 3 приведены разбросы для плавких вставок gG с номинальным током менее 16 А.
Таблица 3
Разбросы преддугового времени и времени отключения
для плавких вставок gG с номинальным током менее 16 А
