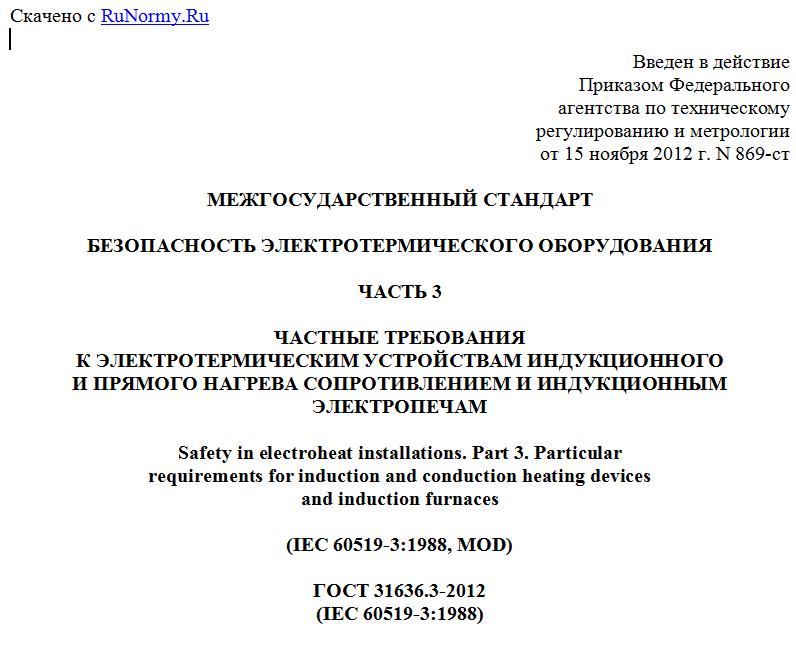

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 ноября 2012 г. N 869-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БЕЗОПАСНОСТЬ ЭЛЕКТРОТЕРМИЧЕСКОГО ОБОРУДОВАНИЯ
ЧАСТЬ 3
ЧАСТНЫЕ ТРЕБОВАНИЯ
К ЭЛЕКТРОТЕРМИЧЕСКИМ УСТРОЙСТВАМ ИНДУКЦИОННОГО
И ПРЯМОГО НАГРЕВА СОПРОТИВЛЕНИЕМ И ИНДУКЦИОННЫМ ЭЛЕКТРОПЕЧАМ
Safety in electroheat installations. Part 3. Particular
requirements for induction and conduction heating devices
and induction furnaces
(IEC 60519-3:1988, MOD)
ГОСТ 31636.3-2012
(IEC 60519-3:1988)
Группа Е75
МКС 25.180.10
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 24 мая 2012 г. N 41).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 15 ноября 2012 г. N 869-ст межгосударственный стандарт ГОСТ 31636.3-2012 (IEC 60519-3:1988) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
5. Настоящий стандарт модифицирован по отношению к международному стандарту IEC 60519-3:1988. Safety in electroheat installations. Part 3. Particular requirements for induction and conduction heating devices and induction furnaces (Безопасность электротермического оборудования. Часть 3. Частные требования к электротермическим устройствам индукционного и прямого нагрева сопротивлением и индукционным электропечам) путем изменения отдельных фраз (слов, значений показателей, ссылок), которые выделены в тексте курсивом.
Дополнительные требования, учитывающие потребности экономики указанных выше стран, выделены в тексте курсивом.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Перевод с английского языка (en).
Степень соответствия - модифицированная (MOD).
Стандарт подготовлен на основе применения ГОСТ Р 50014.3-92 (МЭК 519-3-88).
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт следует применять совместно с ГОСТ 12.2.007.9.
Стандарт распространяется на следующие виды электротермического оборудования: электротермические устройства индукционного нагрева низкой, повышенной и высокой частоты, электротермические устройства прямого нагрева твердых тел постоянным и переменным током, индукционные плавильные электропечи, электропечи выдержки или перегрева расплава на низкой, повышенной и высокой частотах, а также на части электротермического оборудования, обеспечивающие загрузку или перемещение и находящиеся в зоне воздействия секции нагрева.
Примеры применения:
- электротермические устройства индукционного и прямого нагрева слябов, слитков, стержней, полосовой стали, проката, проволоки, труб, заклепок и т.д. для последующей горячей формовки и термообработки;
- индукционные тигельные или канальные электропечи.
Требования настоящего стандарта являются обязательными.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 12.1.003-83. Система стандартов безопасности труда. Шум. Общие требования безопасности
ГОСТ 12.1.004-91. Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.005-88. Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.2.007.9-93. Безопасность электротермического оборудования. Часть 1. Общие требования.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
3.1. В настоящем стандарте применены термины по ГОСТ 12.2.007.9, [1], а также следующие термины с соответствующими определениями:
3.2. Индукционный нагрев ([1], ст. 841-05-01): метод нагрева, при котором тепло образуется токами, индуцированными в загрузке за счет электромагнитной энергии.
3.3. Прямой нагрев сопротивлением ([1], ст. 841-02-02): нагрев сопротивлением, при котором электрический ток проходит через нагреваемый материал.
3.4. Секция нагрева: часть оборудования, в которой осуществляется индукционный или прямой нагрев.
3.5. Нагревательный индуктор (рабочая катушка) ([1], ст. 841-05-06): деталь (например, катушка(ки) оборудования для нагрева или индукционной плавки), несущая переменный ток и предназначенная для создания магнитного ноля, которое наводит токи в загрузке ([1], ст. 841-10-13).
3.6. Контактная система: элемент индукционного нагревательного рабочего узла, обеспечивающий электрическое подсоединение загрузки к нагревательной цепи.
3.7. Индукционная тигельная печь ([1], ст. 841-05-18): индукционная печь для плавления или выдержки, в которой тепло генерируется непосредственно в загрузке или тигле, содержащем загрузку, с помощью одной или более индукционных катушек, расположенных вокруг тигля.
3.8. Индукционная канальная печь ([1], ст. 841-05-19): индукционная печь для плавления или выдержки, образующая трансформатор, цепь вторичной обмотки которого включает в себя расплавленный металл, находящийся в канале из огнеупорного материала. Этот канал соединен с футерованной камерой, в которой также находится расплавленный материал и помещаются куски шихты, подлежащие нагреву.
3.9. Конденсатор: устройство, основным свойством которого является электрическая емкость.
4. Нагревательный индуктор
4.1. При замене индуктора или его части, вызванной износом или необходимостью соответствия требованиям нового производства, следует соблюдать инструкции изготовителя.
4.2. В случае недостаточного охлаждения индуктора, что может создать опасность для персонала или явиться причиной повреждения основных частей установки, следует обеспечить срабатывание аварийной сигнализации и автоматическое отключение установки.
4.3. Не следует допускать охлаждения индуктора ниже точки росы, так как это может явиться причиной конденсации влаги на катушке, ее выводах и привести к вероятности короткого замыкания.
4.4. Для электротермического оборудования с принудительным охлаждением индукторов и загрузкой и (или) футеровкой высокой теплоемкости следует обеспечить наличие резервного источника, гарантирующего охлаждение индуктора (индукторов) и, по возможности, элементов загрузки до момента выгрузки нагретой загрузки и охлаждения футеровки до безопасного уровня.
4.5. Установленное изготовителем напряжение, прикладываемое к индукторам, например к многосекционным катушкам, не должно быть превышено.
5. Конденсаторы
5.1. Следует принять все необходимые меры для быстрой разрядки конденсаторов, соприкосновение с которыми после их отключения может быть опасным. На видном месте следует установить табличку, напоминающую о необходимости разрядки конденсаторов перед осуществлением операций с ними.
5.2. В случае, если конденсатор постоянным параллельным соединением подключен к нагревательному индуктору или трансформатору, разрядное устройство может не применяться.
