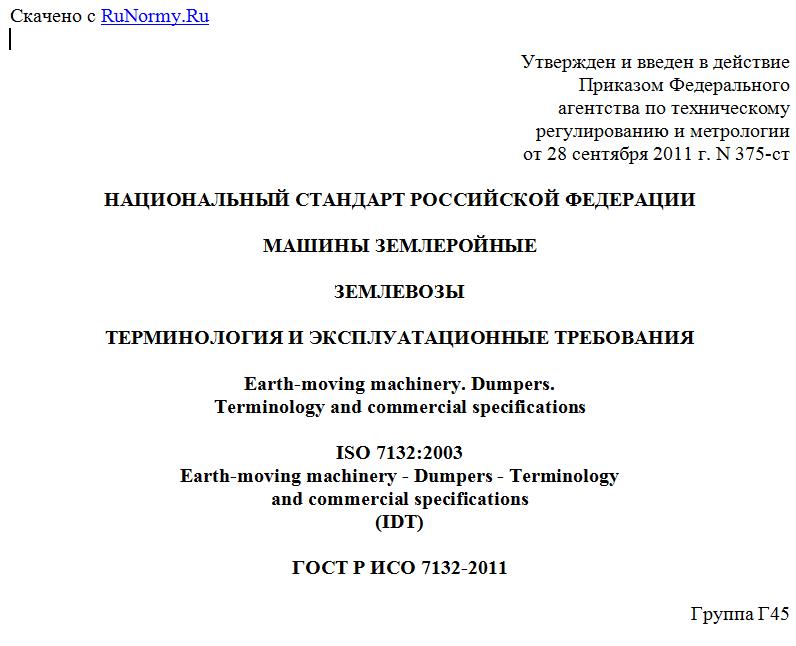

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 сентября 2011 г. N 375-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАШИНЫ ЗЕМЛЕРОЙНЫЕ
ЗЕМЛЕВОЗЫ
ТЕРМИНОЛОГИЯ И ЭКСПЛУАТАЦИОННЫЕ ТРЕБОВАНИЯ
Earth-moving machinery. Dumpers.
Terminology and commercial specifications
ISO 7132:2003
Earth-moving machinery - Dumpers - Terminology
and commercial specifications
(IDT)
ГОСТ Р ИСО 7132-2011
Группа Г45
ОКС 01.040.53
53.100;
ОКП 48 1350
Дата введения
1 июля 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "Центральный научно-испытательный полигон строительных и дорожных машин" (ОАО "ЦНИП СДМ") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 267 "Строительно-дорожные машины и оборудование".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 сентября 2011 г. N 375-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 7132:2003 "Машины землеройные. Землевозы. Терминология и эксплуатационные требования" (ISO 7132:2003 "Earth-moving machinery - Dumpers - Terminology and commercial specifications").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает терминологию и эксплуатационные требования применительно к коммерческой документации для самоходных землевозов (включая мини-землевозы) по ИСО 6165.
2. Нормативные ссылки
Для документов, содержащих обозначение даты их принятия, действительным является приведенное в настоящем разделе издание. Для документов без указания даты действительным является последнее издание документа (включая поправки и изменения).
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ИСО 3450. Машины землеройные. Тормозные системы колесных машин. Системы, технические требования, методы испытаний (ISO 3450. Earth-moving machinery - Braking systems of rubber-tyred machines - Systems and performance requirements and test procedures)
ИСО 5010. Машины землеройные. Системы рулевого управления колесных машин (ISO 5010. Earth-moving machinery - Rubber-tyred machines - Steering capability)
ИСО 6014:1986. Машины землеройные. Определение скорости движения (ISO 6014:1986. Earth-moving machinery - Determination of ground speed)
ИСО 6016:1998. Машины землеройные. Методы измерения массы машин в целом, их рабочего оборудования и составных частей (ISO 6016:1998. Earth-moving machinery - Methods of measuring the masses of whole machines, their equipment and components)
ИСО 6165. Машины землеройные. Основные типы. Идентификация, термины и определения (ISO 6165. Earth-moving machinery - Basic types - Vocabulary)
ИСО 6483:1980. Машины землеройные. Кузова землевозов. Расчет вместимости (ISO 6483:1980. Earth-moving machinery - Dumper bodies - Volumetric rating)
ИСО 6746-1. Машины землеройные. Определения и условные обозначения размерных характеристик. Часть 1. Базовая машина (ISO 6746-1. Earth-moving machinery - Definitions of dimensions and symbols - Part 1: Base machine)
ИСО 7457:1997. Машины землеройные. Методы определения параметров поворота колесных машин (ISO 7457:1997. Earth-moving machinery - Measurement of turning dimensions of wheeled machines)
ИСО 9249:1997. Машины землеройные. Правила испытания двигателей. Полезная мощность (ISO 9249:1997. Earth-moving machinery - Engine test code - Net power).
3. Термины и определения
В настоящем стандарте применены термины и определения по ИСО 6165, а также следующие термины с соответствующими определениями:
3.1. Общие
3.1.1. Землевоз (dumper): самоходная гусеничная или колесная машина с открытым кузовом, предназначенная для транспортирования, разгрузки и распределения материала и которая загружается или внешними средствами, или оборудованием для самозагрузки.
3.1.2. Базовая машина (base machine): машина с кабиной или тентом и, при необходимости, защитными конструкциями, без рабочего оборудования или рабочих органов, но приспособленная для их монтажа.
3.1.3. Рабочее оборудование (equipment): комплект устройств, монтируемый на базовой машине, который позволяет рабочему органу выполнять заданные функции.
3.1.4. Оборудование для самозагрузки (self-loading equipment): смонтированное на мини-землевозе ковшовое оборудование с независимым приводом, предназначенное для загрузки материала в открытый кузов. См. 4.1.5.
3.1.5. Дополнительное оборудование (attachment): устройство, которое может быть смонтировано на базовой машине или на оборудовании по выбору заказчика для специального использования.
3.1.6. Устройство (component): часть сборки или базовой машины, рабочего или дополнительного оборудования.
3.2. Эксплуатационные свойства землевоза
3.2.1. Тяговое усилие (tractive force rimpull)
3.2.1.1. Тяговое усилие землевоза с механической трансмиссией (tractive force with direct drive transmission): расчетное или измеренное тяговое усилие при максимальном крутящем моменте двигателя при включенной муфте сцепления.
Примечание. Максимальная тяга может быть ограничена массой и коэффициентом сцепления.
3.2.1.2. Тяговое усилие землевоза с бесступенчатой трансмиссией, электрическим или гидростатическим приводом (tractive force rimpull with powershift ransmission: electric drive, hydrostatic drive): усилие, характеризуемое кривыми зависимости тягового усилия от скорости движения машины на каждой передаче переднего хода, полученными расчетом или измерением.
Примечание. Максимальная тяга может быть ограничена массой и коэффициентом сцепления.
3.2.2. Время подъема и опускания пустого кузова (empty body dump and return time): полный временной цикл, включающий в себя время перемещения пустого кузова, его откидного борта или выталкивателя при установленном числе оборотов двигателя.
3.2.3. Полезная нагрузка (payload): нагрузка, определяемая номинальной массой груза, которую может перевозить машина по документации изготовителя.
4. Базовая машина
Примечание. Информация о параметрах базовой машины дается на нижеприведенных рисунках.
4.1. Типы землевозов
4.1.1. Метод разгрузки
Заднюю разгрузку см. рисунок 1.
Донную разгрузку см. рисунок 2.
Боковую разгрузку см. рисунок 3.
Переднюю разгрузку см. рисунок 4.
Разгрузку с поворотом на две стороны см. рисунок 5.
Разгрузку на высоте см. рисунок 6.
Разгрузку с поворотной платформы землевоза см. рисунок 7.
Рисунок 1. Задняя разгрузка
Рисунок 2. Донная разгрузка
