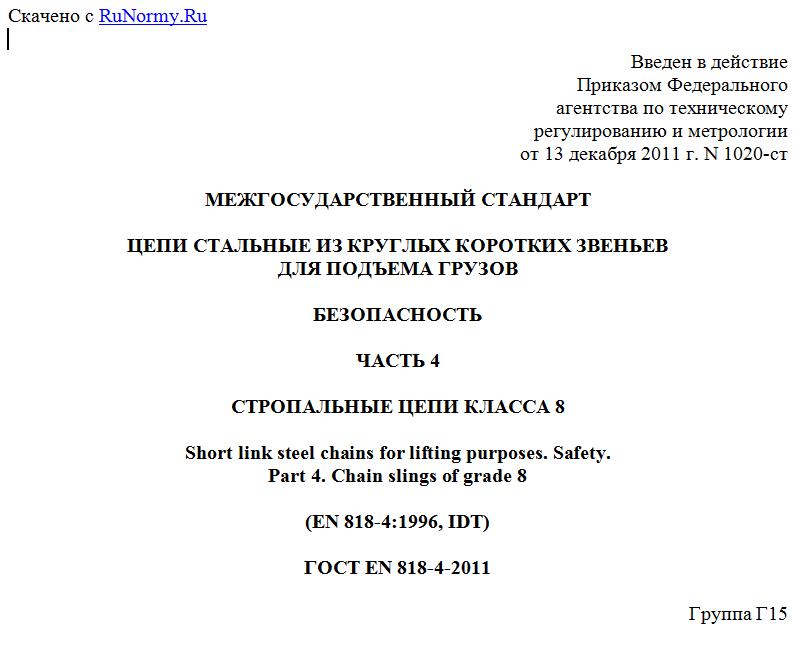

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1020-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЦЕПИ СТАЛЬНЫЕ ИЗ КРУГЛЫХ КОРОТКИХ ЗВЕНЬЕВ
ДЛЯ ПОДЪЕМА ГРУЗОВ
БЕЗОПАСНОСТЬ
ЧАСТЬ 4
СТРОПАЛЬНЫЕ ЦЕПИ КЛАССА 8
Short link steel chains for lifting purposes. Safety.
Part 4. Chain slings of grade 8
(EN 818-4:1996, IDT)
ГОСТ EN 818-4-2011
Группа Г15
МКС 53.020.30
Дата введения
1 января 2013 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ФГУП "ВНИИНМАШ")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 ноября 2011 г. N 40)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4 Настоящий стандарт идентичен региональному стандарту EN 818-4:1996 "Short link chain for lifting purposes - Safety - Part 4: Chain slings - Grade 8" (Цепи стальные из круглых коротких звеньев для подъема грузов. Безопасность. Часть 4. Стропальные цепи класса 8).
Европейский стандарт разработан Европейским комитетом по стандартизации (CEN) в соответствии с мандатом, предоставленным Европейской комиссией и Европейской ассоциацией свободной торговли (EFTA), и реализует существенные требования безопасности Директивы 200695/ЕС.
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен (разработан) настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном агентстве по техническому регулированию и метрологии.
Сведения о соответствии межгосударственного стандарта ссылочному европейскому стандарту приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT).
Стандарт подготовлен на основе применения ГОСТ Р ЕН 818-4-2005
5 Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1020-ст межгосударственный стандарт ГОСТ EN 818-4-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
В соответствии с требованиями комплекса стандартов EN 818 цепи подразделяют на следующие классы с соответствующими механическими свойствами.
Класс цепи Номинальное напряжение при минимальном разрывающем усилии, Н/мм2
высокой точности нормальной точности
M 4 400
P 5 500
S 6 630
т 8 800
V 10 1000
Примечание - Напряжение в звене цепи распределяется неравномерно. На внешней стороне звена оно значительно превышает номинальное напряжение. Значения номинального напряжения рассчитывают исходя из того, что разрывающее усилие распределяется по всей площади сечения звена.
1. Область применения
Настоящий стандарт устанавливает требования безопасности и методы испытаний для стропальных цепей с одним, двумя, тремя и четырьмя жгутами и венцовых цепей, применяемых в конструкциях смонтированного и сварного типов и состоящих из цепей из круглых коротких звеньев класса 8 по EN 818-2 и деталей этого же класса.
Опасности, которые рассматриваются в настоящем стандарте, приведены в разделе 4.
Метод расчета грузоподъемности приведен в приложении B.
Пример условного обозначения цепей приведен в приложении C.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные стандарты. Для датированных ссылок применяют только указанное издание ссылочного стандарта:
EN 292-1:1991 Safety of machinery - Basic concepts - General principles for design - Part 1: Basic terminology, methodology (Безопасность машин. Основные термины и определения. Общие принципы конструкции. Часть 1. Основные понятия. Методика)
EN 292-2:1991 Safety of machinery - Basic concepts - General principles for design - Part 2: Technical principles and specifications (Безопасность машин. Основные термины и определения. Общие принципы конструкции. Часть 2. Технические условия и спецификации)
EN 292-2:1991/A1:1995 Safety of machinery - Basic concepts - General principles for design - Part 2: Technical principles and specifications (Amendment 1:1995) (Безопасность машин. Основные термины и определения. Общие принципы конструкции. Часть 2. Технические условия и спецификации (Изменение 1:1995))
EN 818-1:1996 Short link chain for lifting purposes - Safety - Part 1: General conditions of acceptance (Цепи стальные из круглых коротких звеньев для подъема грузов. Безопасность. Часть 1. Общие требования к приемке)
EN 818-2:1996 Short link chain for lifting purposes - Safety - Part 2: Medium tolerance chain for chain slings - Grade 8 (Цепи стальные из круглых коротких звеньев для подъема грузов. Безопасность. Часть 2. Цепи стальные нормальной точности для стропальных цепей класса 8)
EN 1050:1997 Safety of machinery - Risk assessment (Безопасность машин. Оценка рисков)
EN 1677-1:1996 Components for slings - Safety - Part 1: Forged steel components - Grade 8 (Детали стропальных устройств, надежность. Часть 1. Кованые детали, класс качества 8)
EN 1677-2:1996 Components for slings - Safety - Part 2: Forged steel lifting hooks with latch - Grade 8 (Детали стропальных устройств, надежность. Часть 2. Кованые крюки с предохранительными клапанами, класс качества 8)
EN 1677-4:1996 Components for slings - Safety - Part 4: Links - Grade 8 (Детали стропальных устройств, надежность. Часть 4. Отдельные звенья, класс качества 8)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 стропальная цепь (chain sling): Устройство, состоящее из многозвенной стальной цепи или стальных цепей с деталями для захвата и звеном для навеса, предназначенное для подвешивания и подъема груза (рисунки 1 - 4).
L - длина стропальной цепи; 1 - звено для навеса;
2, 4 - механические соединительные устройства; 3 - цепь;
5 - петельный крюк или другая деталь для захвата
a) Смонтированная стропальная цепь из одного жгута
L - длина стропальной цепи; 1 - звено для навеса;
2, 6 - переходные звенья; 3, 5 - соединительные звенья;
4 - цепь; 7 - петельный крюк или другая деталь для захвата
