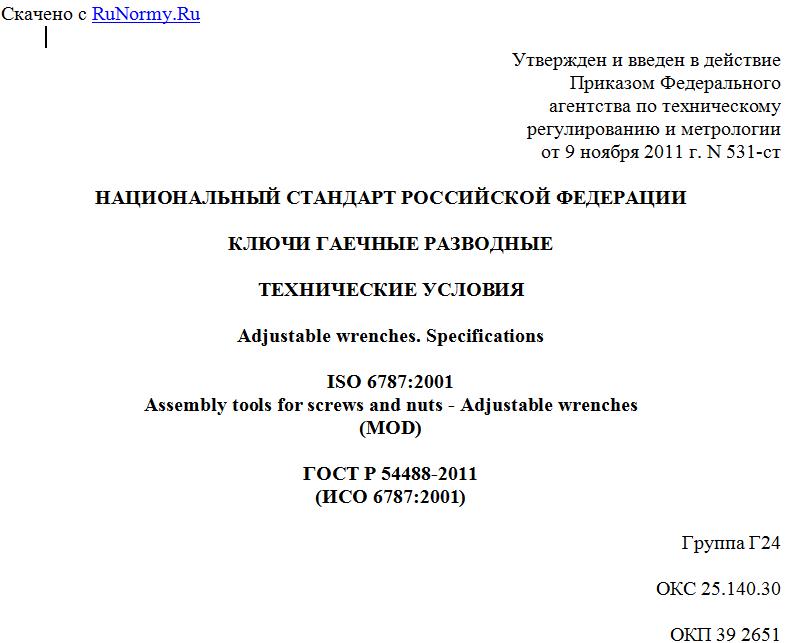

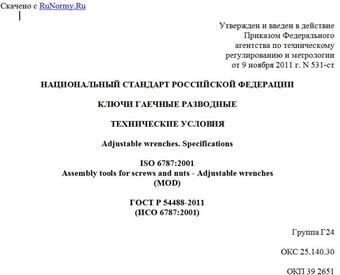

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 9 ноября 2011 г. N 531-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КЛЮЧИ ГАЕЧНЫЕ РАЗВОДНЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Adjustable wrenches. Specifications
ISO 6787:2001
Assembly tools for screws and nuts - Adjustable wrenches
(MOD)
ГОСТ Р 54488-2011
(ИСО 6787:2001)
Группа Г24
ОКС 25.140.30
ОКП 39 2651
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "ВНИИИНСТРУМЕНТ" (ОАО "ВНИИ-ИНСТРУМЕНТ") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 95 "Инструмент".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 9 ноября 2011 г. N 531-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 6787:2001 "Инструмент крепежный для винтов и гаек. Разводные гаечные ключи" (ISO 6787:2001 "Assembly tools for screws and nuts - Adjustable wrenches").
При этом дополнительные положения, учитывающие потребности национальной экономики и особенности национальной стандартизации, приведены в разделах 4, 6, 7, 8 и в пунктах 3.2.1 - 3.2.5; 3.2.7; 3.2.8; 3.2.10; 3.2.12; 3.2.13; 5.1 - 5.4; 5.7, Приложении А, которые выделены курсивом.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
Сведения о соответствии ссылочных межгосударственных стандартов международным стандартам, использованным в качестве ссылочных, приведены в Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на разводные гаечные ключи для максимальных диаметров зажимаемых изделий от 13 до 62 мм.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
#ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования
ГОСТ 9.302-88 (ИСО 1463-82, ИСО 2064-80, ИСО 2106-82, ИСО 2128-76, ИСО 2177-85, ИСО 2178-82, ИСО 2360-82, ИСО 2361-82, ИСО 2819-80, ИСО 3497-76, ИСО 3543-81, ИСО 3613-80, ИСО 3882-86, ИСО 3892-80, ИСО 4516-80, ИСО 4518-80, ИСО 4522-1-85, ИСО 4522-2-85, ИСО 4524-1-85, ИСО 4524-3-85, ИСО 4524-5-85, ИСО 8401-86) Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля
ГОСТ 9.303-84 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору
ГОСТ 9.306-85 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения
ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики
ГОСТ 4543-71 Прокат из легированной конструкционной стали. Технические условия
ГОСТ 6424-73 Зев (отверстие), конец ключа и размер "под ключ"
ГОСТ 6631-74 Эмали марок НЦ-132. Технические условия
ГОСТ 9013-59 (ИСО 6508-86) Металлы. Метод измерения твердости по Роквеллу
ГОСТ 9378-93 (ИСО 2632-1-85, ИСО 2632-2-85) Образцы шероховатости поверхности (сравнения). Общие технические условия
ГОСТ 9825-73 Материалы лакокрасочные. Термины, определения и обозначения
ГОСТ 18088-83 Инструмент металлорежущий, алмазный, дереворежущий, слесарно-монтажный и вспомогательный. Упаковка, маркировка, транспортирование и хранение
ГОСТ 26810-86 Инструмент слесарно-монтажный. Правила приемки.#
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Технические требования
3.1. Основные размеры
3.1.1. Разводные ключи следует изготовлять исполнений:
A - с углом наклона головки ;
B - с углом наклона головки .
3.1.2. Основные размеры разводных ключей должны соответствовать указанным на рисунках 1 и 2 и в таблице 1.
1 - корпус ключа; 2 - губка подвижная;
3 - червяк; 4 - ось червяка
Рисунок 1. Разводной гаечный ключ
а - место приложения усилия отжатия губки
Рисунок 2. Зазор подвижной губки
Таблица 1
Размеры в миллиметрах
-------------T------T------T------T------T---------------T-------¬
¦ L ¦S <*>,¦l, #не¦b, #не¦d, #не¦ альфа ¦j, #не ¦
+------T-----+ #не ¦менее#¦более#¦более#+-------T-------+более# ¦
¦Номин.¦Пред.¦менее#¦ ¦ ¦ ¦испол- ¦испол- ¦ ¦
¦ ¦откл.¦ ¦ ¦ ¦ ¦нение A¦нение B¦ ¦
+------+-----+------+------+------+------+-------+-------+-------+
¦ 100 ¦ +15 ¦ 13 ¦ 12,0 ¦ 6,0 ¦ 10 ¦ 15° ¦ 22°30'¦ 0,25 ¦
+------+ 0 +------+------+------+------+ ¦ ¦ ¦
¦ 150 ¦ ¦ 19 ¦ 17,5 ¦ 7,0 ¦ 13 ¦ ¦ ¦ ¦
+------+ +------+------+------+------+ ¦ +-------+
¦ 200 ¦ ¦ 24 ¦ 22,0 ¦ 8,5 ¦ 15 ¦ ¦ ¦ 0,28 ¦
+------+ +------+------+------+------+ ¦ ¦ ¦
¦ 250 ¦ ¦ 28 ¦ 26,0 ¦ 11,0 ¦ 17 ¦ ¦ ¦ ¦
+------+-----+------+------+------+------+ ¦ +-------+
¦ 300 ¦ +30 ¦ 34 ¦ 31,0 ¦ 13,5 ¦ 20 ¦ ¦ ¦ 0,30 ¦
+------+ 0 +------+------+------+------+ ¦ ¦ ¦
¦ 375 ¦ ¦ 43 ¦ 40,0 ¦ 16,0 ¦ 26 ¦ ¦ ¦ ¦
+------+-----+------+------+------+------+ ¦ +-------+
¦ 450 ¦ +45 ¦ 52 ¦ 48,0 ¦ 19,0 ¦ 32 ¦ ¦ ¦ 0,36 ¦
+------+ 0 +------+------+------+------+ ¦ +-------+
¦ 600 ¦ ¦ 62 ¦ 57,0 ¦ 28,0 ¦ 36 ¦ ¦ ¦ 0,50 ¦
+------+-----+------+------+------+------+-------+-------+-------+
¦ <*> Гарантируемое раскрытие губок. ¦
L-----------------------------------------------------------------
