"ГОСТ Р ИСО 7721-2011. Национальный стандарт Российской Федерации. Винты с потайной головкой. Конструкция головки и калибры для контроля"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

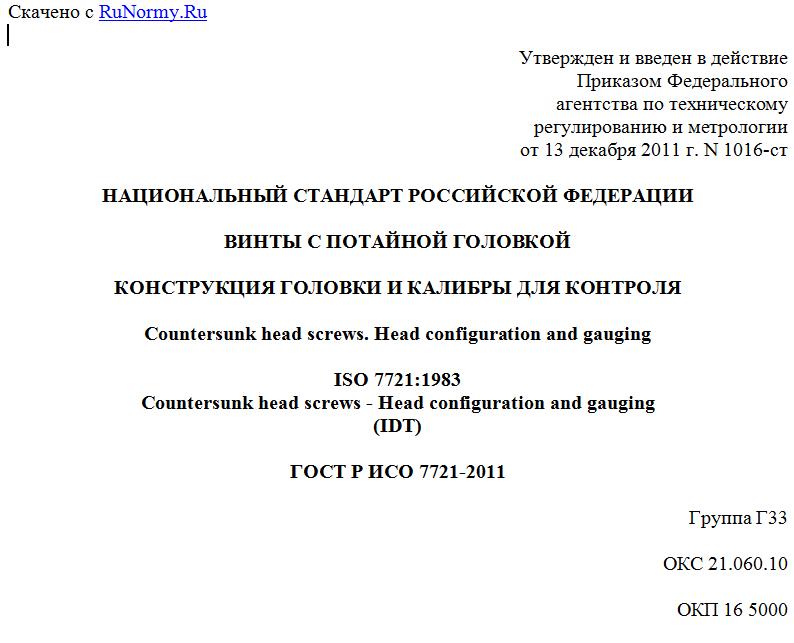

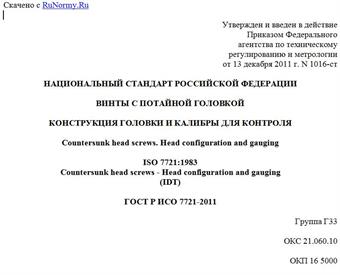

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1016-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ВИНТЫ С ПОТАЙНОЙ ГОЛОВКОЙ

КОНСТРУКЦИЯ ГОЛОВКИ И КАЛИБРЫ ДЛЯ КОНТРОЛЯ

Countersunk head screws. Head configuration and gauging

ISO 7721:1983
Countersunk head screws - Head configuration and gauging
(IDT)

ГОСТ Р ИСО 7721-2011

Группа Г33

ОКС 21.060.10

ОКП 16 5000

Дата введения
1 января 2013 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".

Сведения о стандарте

1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ФГУП "ВНИИНМАШ") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 229 "Крепежные изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1016-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 7721:1983 "Винты с потайной головкой. Конструкция головки и калибры для контроля" (ISO 7721:1983 "Countersunk head screws - Head configuration and gauging").
5. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

Настоящий стандарт устанавливает конструкцию и размеры потайных головок винтов с прямым и крестообразным шлицем, а также рекомендуемый метод контроля размеров головок, установленных в соответствующих стандартах на изделия.

2. Конструкция головки



--------------------------------
* Размер для справок.

Рисунок 1

Таблица 1

                                                      Размеры в миллиметрах
----------T------T----T----T----T----T----T----T----T----T----T----T----T----T----T----T----T----¬
¦Резьба d ¦метри-¦M1,6¦ M2 ¦M2,5¦ M3 ¦M3,5¦ M4 ¦ M5 ¦ -  ¦ M6 ¦ M8 ¦M10 ¦M12 ¦M14 ¦M16 ¦M18 ¦M20 ¦
¦         ¦ческая¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦
¦         +------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+----+----+
¦         ¦само- ¦ -  ¦ST  ¦ -  ¦ST  ¦ST  ¦ST  ¦ST  ¦ST  ¦ST  ¦ST 8¦ST  ¦ -  ¦ -  ¦ -  ¦ -  ¦ -  ¦
¦         ¦наре- ¦    ¦2,2 ¦    ¦2,9 ¦3,5 ¦4,2 ¦4,8 ¦5,5 ¦6,3 ¦    ¦9,5 ¦    ¦    ¦    ¦    ¦    ¦
¦         ¦зающая¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦
+--T------+------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+----+----+
¦d ¦теоре-¦не    ¦3,6 ¦4,4 ¦5,5 ¦6,3 ¦8,2 ¦9,4 ¦10,4¦11,5¦12,6¦17,3¦20  ¦24  ¦28  ¦32  ¦36  ¦40  ¦
¦ k¦тичес-¦более ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦
¦  ¦кое   +------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+----+----+
¦  ¦      ¦не    ¦3,3 ¦4,1 ¦5,1 ¦5,9 ¦7,7 ¦8,9 ¦9,8 ¦10,9¦11,9¦16,5¦19,2¦23,1¦27  ¦30,8¦34,7¦38,5¦
¦  ¦      ¦менее ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦
¦  +------+------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+----+----+
¦  ¦факти-¦не    ¦3   ¦3,8 ¦4,7 ¦5,5 ¦7,3 ¦8,4 ¦9,3 ¦10,3¦11,3¦15,8¦18,3¦22  ¦25,5¦29  ¦32,5¦36  ¦
¦  ¦ческое¦более ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦
¦  ¦      +------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+----+----+
¦  ¦      ¦не    ¦2,7 ¦3,5 ¦4,4 ¦5,2 ¦6,9 ¦8   ¦8,9 ¦9,9 ¦10,9¦15,4¦17,8¦21,5¦25  ¦28,5¦31,9¦35,4¦
¦  ¦      ¦менее ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦
+--+------+------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+----+----+
¦F, не более     ¦0,15¦0,15¦0,2 ¦0,2 ¦0,25¦0,25¦0,3 ¦0,3 ¦0,35¦0,4 ¦0,4 ¦0,45¦0,5 ¦0,6 ¦0,65¦0,75¦
+---------T------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+----+----+
¦k,       ¦метри-¦1   ¦1,2 ¦1,5 ¦1,65¦2,35¦2,7 ¦2,7 ¦ -  ¦3,3 ¦4,65¦5   ¦6   ¦7   ¦8   ¦9   ¦10  ¦
¦не более ¦ческая¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦
¦         +------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+----+----+
¦         ¦само- ¦ -  ¦1,1 ¦ -  ¦1,7 ¦2,35¦2,6 ¦2,8 ¦3   ¦3,15¦4,65¦5,25¦ -  ¦ -  ¦ -  ¦ -  ¦ -  ¦
¦         ¦наре- ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦
¦         ¦зающая¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦
L---------+------+----+----+----+----+----+----+----+----+----+----+----+----+----+----+----+-----

3. Метод контроля калибром

Размеры калибров приведены на рисунках 2, 3 и в таблице 2.
Потайной калибр для контроля высоты головки



Верхняя поверхность головки винта должна располагаться между поверхностями калибра A и B.
Кольцевой калибр
Непроходной калибр для контроля фактического минимума

Рисунок 2





Рисунок 3

Таблица 2

                                                      Размеры в миллиметрах
-----T--------T----T----T----T----T----T----T-----T-----T-----T-----T-----¬
¦Ре- ¦метри-  ¦M1,6¦ M2 ¦M2,5¦ M3 ¦M3,5¦ M4 ¦ M5  ¦  -  ¦ M6  ¦ M8  ¦ M10 ¦
¦зьба¦ческая  ¦    ¦    ¦    ¦    ¦    ¦    ¦     ¦     ¦     ¦     ¦     ¦
¦d   +--------+----+----+----+----+----+----+-----+-----+-----+-----+-----+
¦    ¦самона- ¦ -  ¦ST  ¦ -  ¦ST  ¦ST  ¦ST  ¦ST   ¦ST   ¦ST   ¦ST8  ¦ST   ¦
¦    ¦резающая¦    ¦2,2 ¦    ¦2,9 ¦3,5 ¦4,2 ¦4,8  ¦5,5  ¦6,3  ¦     ¦9,5  ¦
+----+--------+----+----+----+----+----+----+-----+-----+-----+-----+-----+
¦D   ¦не более¦3,6 ¦4,4 ¦5,5 ¦6,3 ¦8,2 ¦9,4 ¦10,4 ¦11,5 ¦12,6 ¦17,3 ¦20   ¦
¦    +--------+----+----+----+----+----+----+-----+-----+-----+-----+-----+
¦    ¦не менее¦3,55¦4,35¦5,45¦6,25¦8,15¦9,35¦10,35¦11,45¦12,55¦17,25¦19,95¦
+----+--------+----+----+----+----+----+----+-----+-----+-----+-----+-----+
¦d   ¦не более¦1,84¦2,36¦2,74¦3,3 ¦3,9 ¦4,4 ¦5,5  ¦5,68 ¦6,6  ¦8,54 ¦10,62¦
¦ a  +--------+----+----+----+----+----+----+-----+-----+-----+-----+-----+
¦    ¦не менее¦1,74¦2,26¦2,64¦3,2 ¦3,8 ¦4,3 ¦5,4  ¦5,58 ¦6,5  ¦8,44 ¦10,52¦
+----+--------+----+----+----+----+----+----+-----+-----+-----+-----+-----+
¦F   ¦не более¦0,15¦0,15¦0,2 ¦0,2 ¦0,25¦0,25¦0,3  ¦0,3  ¦0,35 ¦0,4  ¦0,4  ¦
¦    +--------+----+----+----+----+----+----+-----+-----+-----+-----+-----+
¦    ¦не менее¦0,14¦0,14¦0,19¦0,19¦0,24¦0,24¦0,29 ¦0,29 ¦0,34 ¦0,39 ¦0,39 ¦
+----+--------+----+----+----+----+----+----+-----+-----+-----+-----+-----+
¦d   ¦не менее¦2,68¦3,48¦4,38¦5,18¦6,88¦7,98¦8,88 ¦9,88 ¦10,88¦15,38¦17,78¦
¦ h  +--------+----+----+----+----+----+----+-----+-----+-----+-----+-----+
