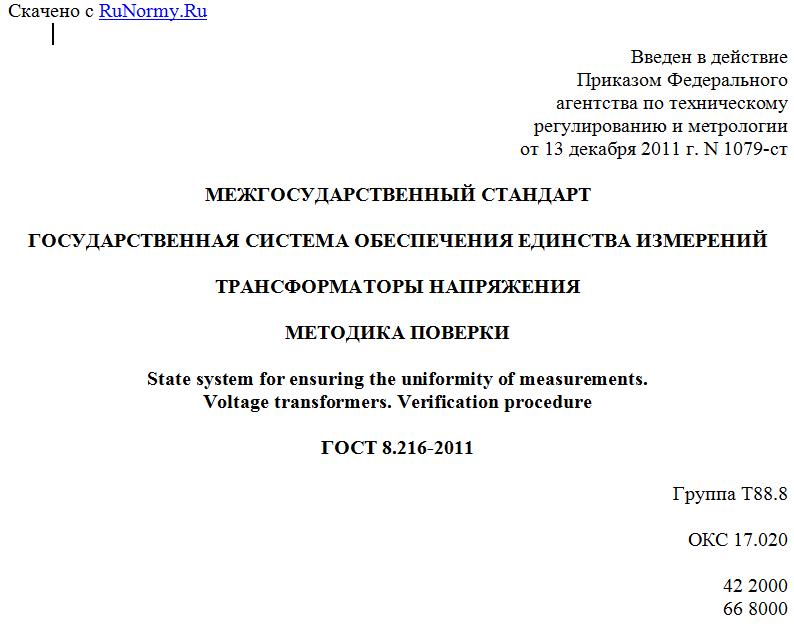

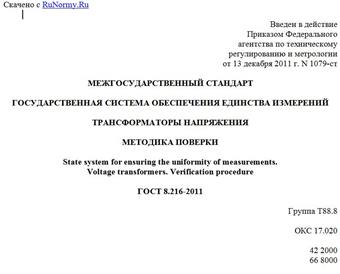

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1079-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ТРАНСФОРМАТОРЫ НАПРЯЖЕНИЯ
МЕТОДИКА ПОВЕРКИ
State system for ensuring the uniformity of measurements.
Voltage transformers. Verification procedure
ГОСТ 8.216-2011
Группа Т88.8
ОКС 17.020
42 2000
66 8000
Дата введения
1 января 2013 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологической службы" (ФГУП "ВНИИМС"), Государственным предприятием "Всеукраинский государственный научно-производственный центр стандартизации, метрологии, сертификации и защиты прав потребителей" (ГП "Укрметртестстандарт").
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 ноября 2011 г. N 40).
За принятие проголосовали:
----------------------T-------------T-------------------------------------¬
¦Краткое наименование ¦Код страны по¦ Сокращенное наименование ¦
¦ страны по МК ¦МК (ИСО 3166)¦ национального органа ¦
¦ (ИСО 3166) 004-97 ¦ 004-97 ¦ по стандартизации ¦
+---------------------+-------------+-------------------------------------+
¦ Азербайджан ¦ AZ ¦ Азстандарт ¦
¦ Казахстан ¦ KZ ¦ Госстандарт Республики Казахстан ¦
¦ Кыргызстан ¦ KG ¦ Кыргызстандарт ¦
¦ Молдова ¦ MD ¦ Молдова-Стандарт ¦
¦ Российская Федерация¦ RU ¦ Росстандарт ¦
¦ Таджикистан ¦ TJ ¦ Таджикстандарт ¦
¦ Узбекистан ¦ UZ ¦ Узстандарт ¦
L---------------------+-------------+--------------------------------------
Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1079-ст межгосударственный стандарт ГОСТ 8.216-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.
4. Взамен ГОСТ 8.216-88.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на трансформаторы напряжения (далее - трансформаторы) по ГОСТ 23625 и ГОСТ 1983 и устанавливает методику их первичной и периодической поверок.
Настоящий стандарт распространяется на заземляемые и незаземляемые однофазные и трехфазные электромагнитные, емкостные и электронные (с аналоговым выходом) измерительные (трансформаторы для измерения и трансформаторы для защиты) трансформаторы.
В соответствии с требованиями настоящего стандарта допускается поверка трансформаторов, не упомянутых выше, имеющих отличные от ГОСТ 23625 и ГОСТ 1983 класс точности (погрешности) и значения номинальных первичных напряжений.
Настоящий стандарт не распространяется на трансформаторы, применяемые в диапазоне свыше 120% номинального значения напряжения.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.1.019-79 <*> Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
--------------------------------
<*> Утратил силу на территории Российской Федерации, с 01.01.2011 пользоваться ГОСТ Р 12.1.019-2009.
ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 12.2.007.3-75 Система стандартов безопасности труда. Электротехнические устройства на напряжение свыше 1000 В. Требования безопасности
ГОСТ 12.2.007.7-83 <*> Система стандартов безопасности труда. Устройства комплектные низковольтные. Требования безопасности
--------------------------------
<*> Заменен на ГОСТ 22789-94.
ГОСТ 12.2.007.14-75 Система стандартов безопасности труда. Кабели и кабельная арматура. Требования безопасности
ГОСТ 12.3.019-80 Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности
ГОСТ 13109-97 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
ГОСТ 1516.1-76 Электрооборудование переменного тока на напряжения от 3 до 500 кВ. Требования к электрической прочности изоляции
ГОСТ 1516.2-97 Электрооборудование и электроустановки переменного тока на напряжения 3 кВ и выше. Общие методы испытаний электрической прочности изоляции
ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия
ГОСТ 3484.1-88 Трансформаторы силовые. Методы электромагнитных испытаний
ГОСТ 8711-93 (МЭК 51-2-84) Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам
ГОСТ 13109-907 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
ГОСТ 18685-73 Трансформаторы тока и напряжения. Термины и определения
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 23625-2001 Трансформаторы напряжения измерительные лабораторные. Общие технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения и обозначения
3.1. В настоящем стандарте применены термины, установленные в ГОСТ 1983, ГОСТ 23625, РМГ 29 [1], ГОСТ 18685, МЭК 60044-2 [2], МЭК 60044-5 [3], МЭК 60044-7 [4], МЭК 60050(321) [5], а также следующие термины с соответствующими определениями:
3.1.1. Установка поверочная: совокупность функционально объединенных мер, измерительных приборов, измерительных преобразователей и других устройств, предназначенных для измерений одной или нескольких физических величин и применяемых для поверки.
3.1.2. Установка эталонная: совокупность функционально объединенных мер, измерительных приборов, измерительных преобразователей и других устройств, предназначенных для измерений одной или нескольких физических величин и применяемых для передачи единиц размера поверочным установкам.
3.1.3. Масштабный преобразователь напряжения: устройство, предназначенное для пропорционального преобразования первичного напряжения во вторичное напряжение с заданным углом фазового сдвига между вторичным напряжением и первичным напряжением.
3.1.4. Измерительный масштабный преобразователь напряжения: масштабный преобразователь напряжения, предназначенный для передачи информационного сигнала измерительным приборам и счетчикам электрической энергии, а также при необходимости устройствам защиты и системам управления.
3.1.5. Коэффициент масштабного преобразования напряжения: отношение первичного напряжения ко вторичному напряжению измерительного масштабного преобразователя напряжения.
3.1.6. Угол фазового сдвига напряжения (разность фаз напряжения): различие фаз между векторами первичного и вторичного напряжения. Фазовый сдвиг считается положительным, когда вторичное напряжение опережает вектор первичного напряжения.
3.2. В настоящем стандарте применяют следующие сокращения и обозначения:
ТН - измерительный трансформатор напряжения;
НД - нормативные документы;
КНЕ - коэффициент напряжения емкости (коэффициент, определяющий влияние приложенного напряжения на действительное значение емкости конденсатора);
ТКЕ - температурный коэффициент емкости;
- тангенс угла диэлектрических потерь;
- действительное среднеквадратическое значение первичного напряжения;
- номинальное значение первичного напряжения поверяемого ТН;
