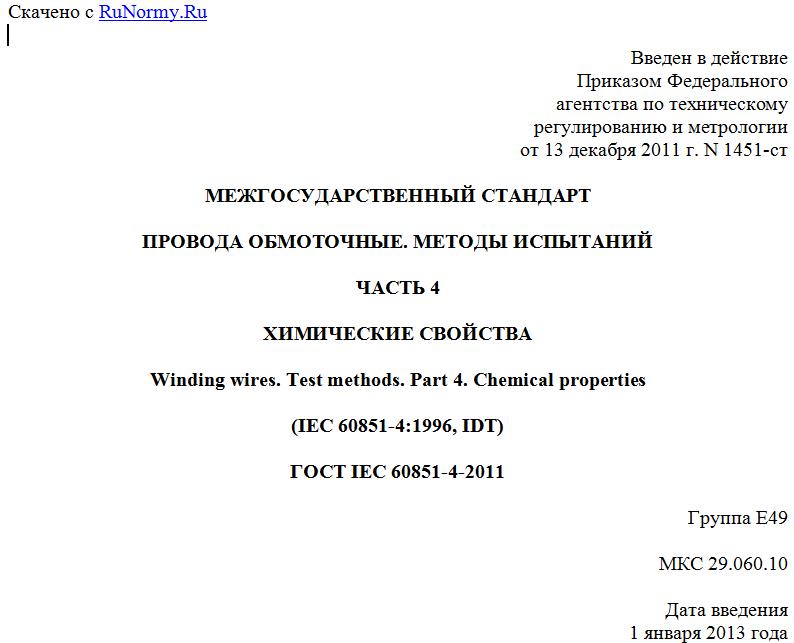

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1451-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОВОДА ОБМОТОЧНЫЕ. МЕТОДЫ ИСПЫТАНИЙ
ЧАСТЬ 4
ХИМИЧЕСКИЕ СВОЙСТВА
Winding wires. Test methods. Part 4. Chemical properties
(IEC 60851-4:1996, IDT)
ГОСТ IEC 60851-4-2011
Группа Е49
МКС 29.060.10
Дата введения
1 января 2013 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 40-2011 от 29 ноября 2011 г.).
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1451-ст межгосударственный стандарт ГОСТ IEC 60851-4-2011 введен в действие непосредственно в качестве национального стандарта Российской Федерации с 1 января 2013 г.
5. Настоящий стандарт идентичен международному стандарту IEC 60851-4:1996. Methods of test for winding wires - Part 4: Chemical properties (Провода обмоточные. Методы испытаний. Часть 4. Химические свойства), включая его изменения Amd 1:1997 и Amd 2:2005, которые выделены в тексте слева двойной вертикальной линией.
Перевод с английского языка (en).
Степень соответствия - идентичная (IDT).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Стандарт подготовлен на основе применения ГОСТ Р МЭК 60851-4-2008.
6. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
1. Область применения
Настоящий стандарт устанавливает следующие испытания:
- Испытание 12. Стойкость к воздействию растворителей;
- Испытание 16. Стойкость к воздействию хладагентов;
- Испытание 17. Испытание на облуживание;
- Испытание 20. Стойкость к гидролизу и воздействию трансформаторного масла.
Определения терминов, общие указания по проведению испытаний и полный перечень методов испытаний обмоточных проводов приведены в IEC 60851-1.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
IEC 60296:1982. Specification for unused mineral insulating oils for transformers and switchgear (Масла минеральные изоляционные новые для трансформаторов и коммутационной аппаратуры. Технические требования)
IEC 60554-1:1977. Specification for cellulosic papers for electrical purposes. Part 1: Definitions and general requirements (Бумага электроизоляционная целлюлозная. Технические требования. Часть 1. Определения и общие требования)
IEC 60851-1:1996. Methods of test for winding wires - Part 1: General (Провода обмоточные. Методы испытаний. Часть 1. Общие положения)
IEC 60851-3:1996. Winding wires - Test methods - Part 3: Mechanical properties (Провода обмоточные. Методы испытаний. Часть 3. Механические свойства)
IEC 60851-5:1996. Winding wires - Test methods - Part 5: Electrical properties (Провода обмоточные. Методы испытаний. Часть 5. Электрические свойства).
&3. Испытание 12. Стойкость к воздействию растворителей
(для круглых эмалированных проводов с жилой
номинальным диаметром свыше 0,250 мм
и прямоугольных эмалированных проводов)
Испытание не распространяется на круглые провода с жилой номинальным диаметром до 0,250 мм включительно.
Стойкость к воздействию растворителей определяют по твердости карандашного грифеля, которым воздействуют на провод после его выдержки в растворителе.&
3.1. Материалы и растворители
При испытании используют следующие растворители:
- стандартный растворитель, приведенный ниже;
- растворитель, принятый по согласованию между заказчиком и изготовителем.
Стандартный растворитель должен состоять из смеси:
- 60% по объему уайт-спирита с максимальным содержанием ароматических веществ 18%;
- 30% по объему ксилола;
- 10% по объему бутанола.
При испытании используют грифель карандаша, твердость которого установлена в стандарте или технических условиях на провод конкретного типа. Перед каждым испытанием кончик грифеля затачивают гладкой пилкой под углом 60° симметрично по отношению к его оси, как показано на рисунке 1.
Примечание. Допустимое угловое отклонение - +/- 5°.
1 - образец; 2 - карандаш; 3 - стеклянная пластина
Рисунок 1. Испытание на стойкость
к воздействию растворителей
3.2. Проведение испытания
&Отрезок выпрямленного провода длиной около 150 мм предварительно выдерживают в течение (10 +/- 1) мин при температуре (130 +/- 3) °C в термостате с принудительной циркуляцией воздуха. Затем большую часть образца погружают в стеклянный цилиндр со стандартным растворителем и выдерживают при температуре (60 +/- 3) °C в течение (30 +/- 3) мин. Затем образец вынимают из растворителя и не позже чем через 30 с определяют твердость поверхности провода следующим способом.
Образец помещают на гладкую твердую поверхность, как показано на рисунке 1. Испытание прямоугольных проводов проводят на более широкой стороне провода. Карандаш устанавливают под углом около 60° +/- 5° на поверхность провода и острым концом грифеля медленно проводят по поверхности провода с усилием нажатия около (5 +/- 0,5) Н.&
Проводят три испытания. Фиксируют момент снятия эмалевого покрытия до обнажения неизолированной жилы.
Примечание 1. Этот метод может применяться для проверки стойкости к воздействию других жидкостей, например масла.
Примечание 2. При определении твердости изоляции твердость карандаша, под воздействием которого эмалевое покрытие еще не снимается с поверхности жилы, принимают за твердость поверхности провода, выраженную через твердость карандаша.
Ряды твердости карандашей следующие:
6B 5B 4B 3B 2B B HB H 2H 3H 4H 5H 6H 7H 8H 9H
4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19
&4. Испытание 16. Стойкость к воздействию хладагентов
(для круглых эмалированных проводов)
Стойкость к воздействию хладагента определяют по количеству вещества, экстрагированного из эмалевого покрытия провода, и величине пробивного напряжения после воздействия хладагента.
Примечание 1. Параметры настоящего метода испытания определяют применением монохлордифторметана (хладагент R 22). Возможно использование других хладагентов, в этом случае следует учесть основные параметры этих жидкостей, а давление в сосуде должно соответствовать изменившимся условиям испытания.
Примечание 2. Хладагенты, такие как монохлордифторметан, и жидкости для промывания, аналогичные трихлортрифторэтану (хладагент R 113), являются озонообедненными химическими реактивами (ODC). Поэтому используемые хладагент и жидкость для промывания должны быть согласованы между заказчиком и
