"ГОСТ IEC 60799-2011. Межгосударственный стандарт. Электроустановочные устройства. Шнуры-соединители и шнуры для межсоединений"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

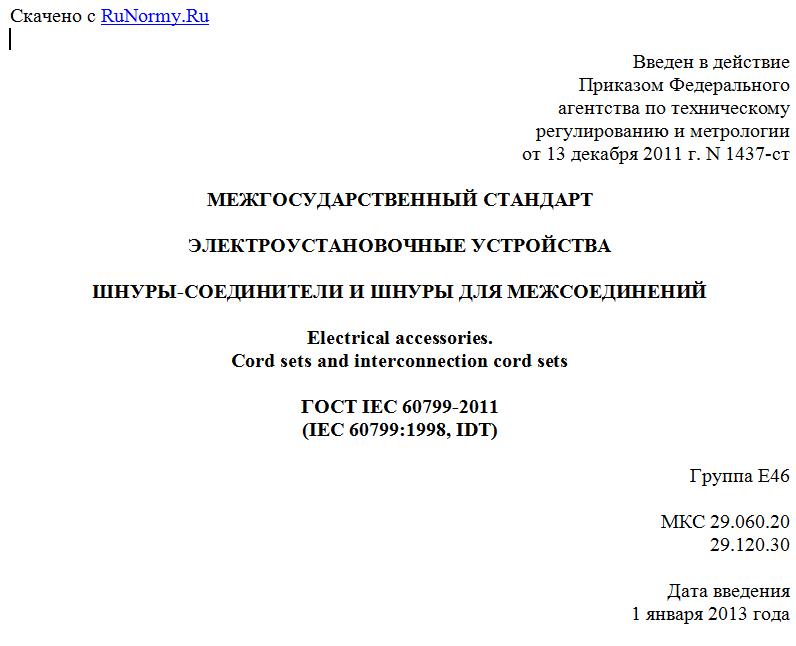

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1437-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЭЛЕКТРОУСТАНОВОЧНЫЕ УСТРОЙСТВА

ШНУРЫ-СОЕДИНИТЕЛИ И ШНУРЫ ДЛЯ МЕЖСОЕДИНЕНИЙ

Electrical accessories.
Cord sets and interconnection cord sets

ГОСТ IEC 60799-2011
(IEC 60799:1998, IDT)

Группа Е46

МКС 29.060.20
29.120.30

Дата введения
1 января 2013 года

Предисловие

Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".

Сведения о стандарте

1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 22 декабря 2011 г. N 48).
За принятие стандарта проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины

4. Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1437-ст межгосударственный стандарт ГОСТ IEC 60799-2011 введен в действие непосредственно в качестве национального стандарта Российской Федерации с 1 января 2013 г.
5. Настоящий стандарт идентичен международному стандарту IEC 60799:1998. Electrical accessories - Cord sets and interconnection cord sets (Электроустановочные устройства. Шнуры-соединители и шнуры для межсоединений).
Перевод с английского языка (en).
Степень соответствия - идентичная (IDT).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Стандарт подготовлен на основе применения ГОСТ Р МЭК 60799-2002.
6. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

Настоящий стандарт устанавливает требования к шнурам-соединителям и шнурам для межсоединений для электроприборов и электрооборудования бытового и аналогичного назначения (далее - шнуры).
Стандарт не распространяется на шнуры-соединители промышленного назначения (с вилками и соединителями по IEC 60309-1) и шнуры-удлинители.
Примечание. Хотя гибкие кабели и шнуры для электроприборов с разборными вилками и розетками не предусмотрены настоящим стандартом, но поскольку они применяются для тех же целей, что и шнуры-соединители по настоящему стандарту, рекомендуется распространять на них, по возможности, требования, установленные настоящим стандартом.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие международные стандарты:
IEC 60083:1979. Plugs and socket-outlets for domestic and similar general use. Standards (Соединители электрические штепсельные бытового и аналогичного назначения. Основные размеры)
IEC 60227-5:1997. Polyvinyl chloride insulated cables of rated voltages up to and including 450/750 V - Part 5: Flexible cables (cords) (Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Часть 5. Гибкие кабели (шнуры))
IEC 60245-4:1994. Rubber insulated cables - Rated voltages up to and including 450/750 V - Part 4: Cords and flexible cables (Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Часть 4. Шнуры и гибкие кабели)
IEC 60309-1:1997. Plugs, socket-outlets and couplers for industrials purposes - Part 1: General requirements (Вилки, штепсельные розетки и соединительные устройства промышленного назначения. Часть 1. Общие требования)
IEC 60320-1:1994. Appliance couplers for household and similar general purposes - Part 1: General requirements (Соединители электрические бытового и аналогичного назначения. Часть 1. Общие требования и методы испытаний)
IEC 60536:1976. Classification of electrical and electronic equipment with regard to protection against electric shock (Классификация электротехнического и электронного оборудования по способу защиты от поражения электрическим током)
IEC 60884-1:1994. Plugs and socket-outlets for household and similar purposes - Part 1: General requirements (Соединители электрические штепсельные бытового и аналогичного назначения. Часть 1. Общие требования и методы испытаний).

3. Определения

В настоящем стандарте применяют следующие термины с соответствующими определениями.
3.1. Шнур-соединитель: комплект, состоящий из гибкого кабеля или шнура, армированного одной опрессованной вилкой и одной опрессованной розеткой, предназначенный для соединения электроприбора или электрооборудования с источником энергии.
3.2. Шнур для межсоединений: комплект, состоящий из гибкого кабеля или шнура, армированного одной опрессованной штепсельной розеткой и одной опрессованной соединительной розеткой, предназначенный для передачи электрической энергии от одного электроприбора или электрооборудования к другому.
Примечания
1. Определения терминов "опрессованная вилка" и "опрессованная розетка" приведены в IEC 60884-1-94.
2. Различие между шнуром-соединителем или шнуром для межсоединений и шнуром-удлинителем состоит в том, что последний имеет переносную штепсельную розетку вместо соединительной розетки и не может использоваться для подсоединения электроприборов или электрооборудования непосредственно к электросети.
3. Требования к гибкому кабелю или шнуру определенной длины, армированному опрессованной вилкой, иногда называемому неполным шнуром-соединителем, приведены в IEC 60884-1-94.

3.3. Типовые испытания: испытания одного или нескольких изделий определенной конструкции с целью проверки соответствия установленным требованиям.
3.4. Приемо-сдаточные испытания: испытания, проводимые на каждом отдельном изделии при и/или после изготовления с целью проверки соответствия определенному ряду требований.

4. Общие требования

Шнуры должны быть спроектированы и сконструированы так, чтобы при нормальном режиме эксплуатации они были надежны и безопасны для потребителя и окружающих.
Проводят следующие испытания для проверки соответствия установленным в настоящем стандарте требованиям:
- типовые испытания - на соответствующих образцах шнура;
- приемо-сдаточные испытания - на каждом шнуре, изготовленном по настоящему стандарту.
Примечание. Программа приемо-сдаточных испытаний приведена в Приложении А.

5. Технические требования

5.1. Требования к элементам конструкции
Вилка шнура-соединителя должна соответствовать требованиям IEC 60884-1.
Розетка шнура-соединителя должна соответствовать требованиям IEC 60320-1.
Штепсельная розетка шнура для межсоединений должна соответствовать требованиям IEC 60320-1.
Гибкий кабель или шнур должен соответствовать требованиям IEC 60227-5 и IEC 60245-4.
Проверку соответствия требованиям к вилкам, розеткам, штепсельным розеткам и шнурам проводят испытаниями, указанными в соответствующих нормативных документах. При испытании одного элемента конструкции влияние воздействующих факторов на другие элементы конструкции изделия не учитывают.
Конец скрученной жилы не следует лудить мягким припоем в местах, где она подвергается контактному давлению, если только не предусмотрено фиксирующее устройство для предотвращения ухудшения контакта, обусловленного холодной текучестью припоя.
5.2. Требования к изделию
5.2.1. Номинальное напряжение
Номинальное напряжение розетки и гибкого кабеля или шнура должно быть не менее номинального напряжения вилки. Номинальное напряжение соединительной и штепсельной розеток шнуров для межсоединений должно быть одинаковым.
5.2.2. Номинальный ток
Для просмотра документа целиком скачайте его >>>
