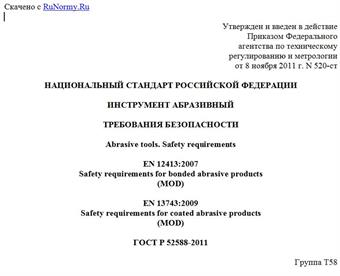

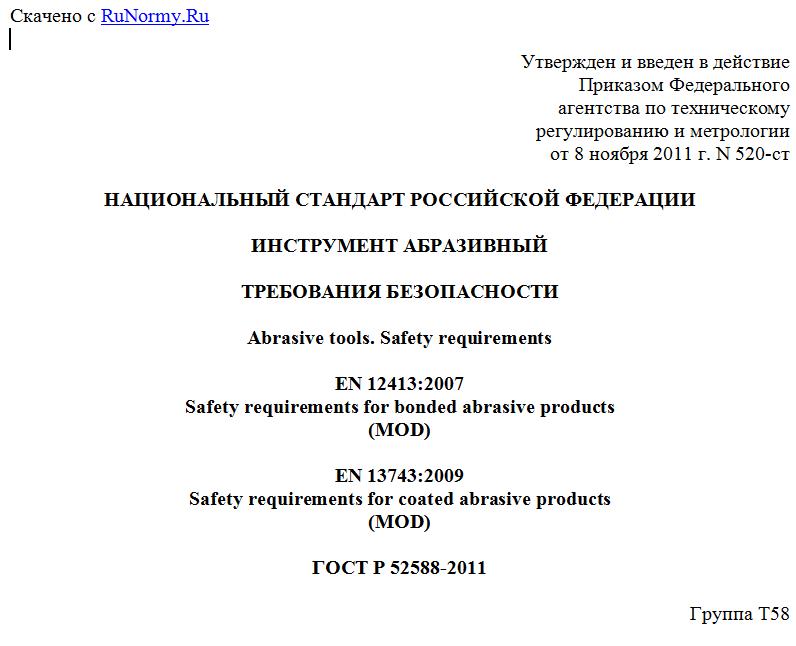

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 ноября 2011 г. N 520-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИНСТРУМЕНТ АБРАЗИВНЫЙ
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
Abrasive tools. Safety requirements
EN 12413:2007
Safety requirements for bonded abrasive products
(MOD)
EN 13743:2009
Safety requirements for coated abrasive products
(MOD)
ГОСТ Р 52588-2011
Группа Т58
ОКС 25.100.70
ОКП 39 8000
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - по ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ФГУП "ВНИИНМАШ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 95 "Инструмент"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 8 ноября 2011 г. N 520-ст
4 Настоящий стандарт включает в себя модифицированные основные нормативные положения следующих европейских региональных стандартов:
ЕН 12413:2007 "Требования безопасности для абразивной продукции на связке" (EN 12413:2007 "Safety requirements for bonded abrasive products", MOD);
ЕН 13743:2009 "Требования безопасности для абразивной продукции из шлифовальной шкурки" (EN 13743:2009 "Safety requirements for coated abrasive products", MOD).
При этом дополнительные положения, учитывающие потребности национальной экономики и особенности национальной стандартизации, выделены курсивом
5 ВЗАМЕН ГОСТ Р 52588-2006
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на абразивный инструмент на керамической (V), вулканитовой (R), вулканитовой с упрочняющими элементами (RF), бакелитовой (B), бакелитовой с упрочняющими элементами (BF), шеллаковой (E), магнезиальной (MG), полимерной (PL), глифталевой (BE) связках и абразивный инструмент на гибкой основе (шлифовальные лепестковые круги, шлифовальные фибровые диски, шлифовальные бесконечные ленты) с предельными рабочими скоростями vs от 16 м/с.
Стандарт не распространяется на шлифовальный инструмент, изготовленный из текстильных, войлочных, кожаных материалов.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 52781-2007. Круги шлифовальные и заточные. Технические условия (ИСО 525:1999, ИСО 603-1:1999 - ИСО 603-6:1999, ИСО 13942:2000)
ГОСТ Р 53410-2009. Круги зачистные для ручных шлифовальных машин. Технические условия (ИСО 603-12:1999 - ИСО 603-14:1999, ИСО 15635:2001, ИСО 13942:2000)
ГОСТ 12.1.005-88. Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.2.003-91. Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.2.009-99. Станки металлообрабатывающие. Общие требования безопасности
ГОСТ 12.2.010-75. Система стандартов безопасности труда. Машины ручные пневматические. Общие требования безопасности
ГОСТ 12.2.013.0-91 (МЭК 745-1-82). Система стандартов безопасности труда. Машины ручные электрические. Общие требования безопасности и методы испытаний
ГОСТ 12.2.030-2000. Система стандартов безопасности труда. Машины ручные. Шумовые характеристики. Нормы. Методы испытаний
ГОСТ 2270-78. Инструмент абразивный. Основные размеры элементов крепления
ГОСТ 17770-86. Машины ручные. Требования к вибрационным характеристикам
ГОСТ 21963-2002 (ИСО 603-15-99, ИСО 603-16-99). Круги отрезные. Технические условия
ГОСТ 22776-77. Изделия из шлифовальной шкурки. Технические условия
ГОСТ 30513-97. Инструмент абразивный и алмазный. Методы испытаний на безопасность.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. механическая прочность: Свойство круга, головки, шлифовального фибрового диска выдерживать центробежные нагрузки без разрушения при предельной рабочей скорости vs.
3.2. рабочая скорость v, м/с: Окружная скорость на периферии круга или головки, при которой производят абразивную обработку.
3.3. предельная рабочая скорость vs, м/с: Окружная скорость, при которой должна обеспечиваться механическая прочность круга или головки.
3.4. частота вращения n, мин-1 или 1/мин: Число оборотов в единицу времени круга или головки при рабочей скорости.
3.5. предельная частота вращения nmax, мин-1 или 1/мин: Число оборотов в единицу времени круга или головки при предельной рабочей скорости.
3.6. скорость пробного пуска vpr, м/с: Окружная скорость, при которой круг или головка испытаны у изготовителя и потребителя.
3.7. коэффициент пробного пуска fpr: Отношение скорости пробного пуска vpr к предельной рабочей скорости vs.
3.8. испытательная скорость , м/с: Окружная скорость, при которой не разрушаются круг или головка под действием центробежной силы и при которой они испытаны у изготовителя.
3.9. коэффициент испытательной скорости fbr: Отношение испытательной скорости к предельной рабочей скорости vs.
3.10. коэффициент запаса прочности круга, включая лепесткового, головки, шлифовального фибрового диска Sbr: Отношение квадрата испытательной скорости к квадрату предельной рабочей скорости.
Примечание. .
3.11. закрытая рабочая зона: Зона, в которой проводится обработка на стационарных станках с принудительной механической подачей, включая подвод и отвод детали или круга. При этом работающий защищен от возможного разрыва круга.
4. Перечень опасностей
4.1. При обработке материалов инструментом опасными и вредными факторами являются:
- разрыв круга, шлифовальной головки, шлифовального фибрового диска;
- разрыв шлифовальной бесконечной ленты;
- повышенная вибрация и шум при работе ручными шлифовальными машинами;
- повышенная концентрация вредных веществ, запыленность воздуха рабочей зоны, образование в нем аэрозолей при обработке с использованием смазочно-охлаждающей жидкости (СОЖ).
5. Требования безопасности и меры защиты
5.1. Инструмент следует изготовлять со следующими предельными рабочими скоростями vs: 16; 20; 25; 32; 35; 40; 45; 50; 63; 80; 100; 125 м/с.
Таблица перевода предельных рабочих скоростей кругов в частоту вращения приведена в Приложении А.
5.2. Предельные рабочие скорости инструмента должны соответствовать указанным в таблицах 1 - 5.
Таблица 1
Предельные рабочие скорости шлифовальных, заточных,
обдирочных, зачистных, полировальных кругов
Тип круга по ГОСТ Р 52781, ГОСТ Р 53410 Размер, мм Вид шлифовальных станков Вид подачи Предельная рабочая скорость vs, м/с, на связках
V B BF R RF E MG PL BE
1 H <= 0,67D Стационарные Механическая 35; 40; 50; 63 25; 32; 35; 40; 50; 63; 50; 63 25; 32; 35; 40; 50; 63 63 40 16; 25 50; 63 25; 32; 40; 50
H <= 0,50D 80 80 80 80 80 - - - -
H <= 0,50D Механическая в закрытой рабочей зоне 125 100 100 100 -
Механическая при обдирочном шлифовании - 80 80 -
H <= 0,33D Механическая при обдирочном шлифовании в закрытой рабочей зоне 100 100
H <= 0,67D Стационарные и переносные Ручная 35 35; 40; 50 63 35; 40; 50 50 40 16; 25 50
H <= 0,50D - 63 - 63 63 - -
H <= 0,33D - 80 - 80 -
D <= 200 Ручные шлифовальные машины 32; 35; 40; 50; 63 50; 63; 80 50; 63 80 - - -
2 H <= 017D Стационарные Механическая 25; 32; 35; 63 25; 32; 35; 40; 63 - - - - 25 40; 50
Ручная 32; 35 35; 40; 50 -
3 H <= 0,67D Стационарные Механическая 35; 40; 50; 63 35; 40; 50; 63 50; 63 50; 63
H <= 0,50D 80 80 80 -
H <= 050D Механическая в закрытой рабочей зоне 125 100 100
4 H <= 0,67D Механическая 35; 40; 50; 63 35; 40; 50; 63 80 50; 63
5 H <= 0,670D Стационарные Механическая 35; 40; 50; 63 35; 40; 50; 63 63 50; 63 63 50; 63
H <= 0,50D 80 80 80 80 80
H <= 0,67D Механическая в закрытой рабочей зоне - - - - -
H <= 0,50D 100 100 100
H <= 0,50D Стационарные и переносные Ручная - - 63 - 63 -
H <= 0,33D 80 80
D <= 200 Ручные шлифовальные машины 32; 35; 40 50; 63 -
6 E <= 0,20T Стационарные Механическая 32; 40; 63 32; 40; 63 - 32; 40; 63 40
Ручная 32 40; 50 40
D <= 180 T <= 70 E >= 0,25T Ручные шлифовальные машины - 32; 40; 50; - -
