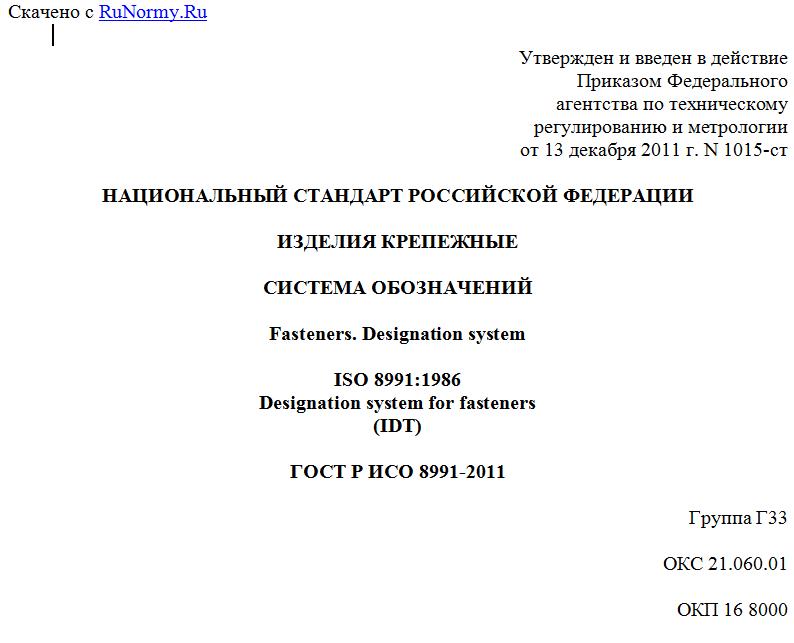

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1015-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИЗДЕЛИЯ КРЕПЕЖНЫЕ
СИСТЕМА ОБОЗНАЧЕНИЙ
Fasteners. Designation system
ISO 8991:1986
Designation system for fasteners
(IDT)
ГОСТ Р ИСО 8991-2011
Группа Г33
ОКС 21.060.01
ОКП 16 8000
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ФГУП "ВНИИНМАШ") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 229 "Крепежные изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1015-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 8991:1986 "Изделия крепежные. Система обозначений" (ISO 8991:1986 "Designation system for fasteners").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает систему обозначений крепежных изделий в стандартах на продукцию.
2. Система
3. Примеры
3.1. Пример обозначения болта с шестигранной головкой ИСО 4014, размером резьбы d = М12, номинальной длиной l = 80 мм и классом прочности 8.8:
Болт с шестигранной головкой ИСО 4014-М12 x 80-8.8
3.2. Пример обозначения винта с шестигранной головкой ИСО 8676, размером резьбы d = М12 и шагом 1,5, номинальной длиной l = 100 мм и классом прочности 10.9:
Винт с шестигранной головкой ИСО 8676-М12 x 1,5 x 100-10.9
3.3. Пример обозначения болта с шестигранной головкой ИСО 4014, размером резьбы d = М12, номинальной длиной l = 80 мм, классом прочности 8.8, электролитическое покрытие в соответствии с ИСО 4042, обозначение А2Р:
Болт с шестигранной головкой ИСО 4014-М12 x 80-8.8-А2Р
3.4. Пример обозначения шестигранной гайки ИСО 4032, размером резьбы d = М12 и классом прочности 8:
Гайка шестигранная ИСО 4032-М12-8
3.5. Пример обозначения шестигранной низкой гайки ИСО 4036, размером резьбы d = М6, изготовленной из стали твердостью 110 HV мин. (St):
Гайка шестигранная ИСО 4036-М6-St
3.6. Пример обозначения самонарезающего винта со скругленной головкой и крестообразным шлицем ИСО 7049, резьбой ST3,5, номинальной длиной l = 16 мм, с коническим концом типа C и шлицем типа Z:
Винт самонарезающий ИСО 7049-ST3,5 x 16-C-Z
3.7. Пример обозначения незакаленного цилиндрического штифта ИСО 2338, номинальным диаметром d = 6 мм, с допуском m6, номинальной длиной l = 30 мм, типа A, изготовленного из стали (St):
Штифт цилиндрический ИСО 2338-6m6 x 30-A-St
3.8. Пример обозначения шайбы нормальной серии с фаской ИСО 7090, номинальным внутренним диаметром 8 мм, изготовленной из стали твердостью 140 HV:
Шайба ИСО 7090-8-140 HV
