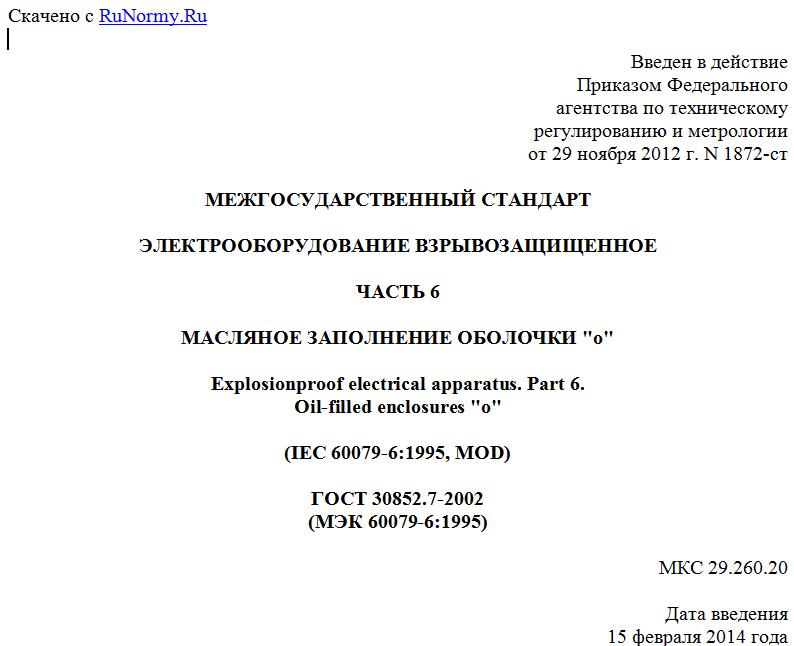

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 ноября 2012 г. N 1872-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЭЛЕКТРООБОРУДОВАНИЕ ВЗРЫВОЗАЩИЩЕННОЕ
ЧАСТЬ 6
МАСЛЯНОЕ ЗАПОЛНЕНИЕ ОБОЛОЧКИ "o"
Explosionproof electrical apparatus. Part 6.
Oil-filled enclosures "o"
(IEC 60079-6:1995, MOD)
ГОСТ 30852.7-2002
(МЭК 60079-6:1995)
МКС 29.260.20
Дата введения
15 февраля 2014 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Автономной некоммерческой национальной организацией "Ex-стандарт" (АННО "Ex-стандарт").
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт) (ТК 403).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 6 ноября 2002 г. N 22-2002).
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Украина UA Госпотребстандарт Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1872-ст межгосударственный стандарт ГОСТ 30852.7-2002 (МЭК 60079-6:1995) введен в действие в качестве национального стандарта Российской Федерации с 15 февраля 2014 г.
5. Настоящий стандарт модифицирован по отношению к международному стандарту IEC 60079-6:1995. Electrical apparatus for explosive gas atmospheres - Part 6: Oil-immersion "o" (Электрооборудование взрывозащищенное. Часть 6: Масляное заполнение оболочек "o"). Дополнительные требования, учитывающие потребности национальных экономик указанных выше государств, выделены курсивом.
Степень соответствия - модифицированная (MOD).
Стандарт подготовлен на основе применения ГОСТ Р 51330.7-99 (МЭК 60079-6-95).
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Содержание настоящего стандарта представляет собой аутентичный текст международного стандарта IEC 60079-6:1995 "Электрооборудование взрывозащищенное. Часть 6. Масляное заполнение оболочки "о" с незначительными дополнениями.
Стандарт имеет принципиальное отличие от ГОСТ 22782.1-77 "Электрооборудование взрывозащищенное с видом взрывозащиты "Масляное заполнение оболочки". Технические требования и методы испытаний", которое заключается в том, что его требования распространяются на электрооборудование и части электрооборудования, которые не способны вызвать воспламенение в нормальном режиме работы, что соответствует области применения взрывозащищенного электрооборудования с уровнем взрывозащиты "повышенная надежность против взрыва". В ГОСТ 22782.1-77 были сформулированы требования, реализация которых позволяла создать как электрооборудование повышенной надежности против взрыва (не приводящее к воспламенению в нормальном режиме работы), так и взрывобезопасное электрооборудование (не приводящее к воспламенению в нормальном режиме работы и при признанных вероятных повреждениях). Несмотря на это, широкого применения взрывобезопасное электрооборудование с масляным заполнением оболочки не нашло, что было обусловлено необходимостью реализации сложных конструкторских решений, сложностью эксплуатации такого электрооборудования и экономической неэффективностью. Поэтому при разработке настоящего стандарта было решено принять без изменений требования и методы испытаний IEC 60079-6:1995, которые в совокупности обеспечивают уровень взрывозащиты электрооборудования "повышенная надежность против взрыва".
1. Область применения
1.1. Настоящий стандарт устанавливает требования к конструированию и испытаниям взрывозащищенного электрооборудования групп I и II с взрывозащитой вида "масляное заполнение оболочки o", частей электрооборудования и Ex-компонентов с защитой вида "o", предназначенных для применения в потенциально взрывоопасных средах газа, пара или тумана.
1.2. Стандарт дополняет ГОСТ 30852.0, если его требования применимы к электрооборудованию с взрывозащитой вида "масляное заполнение оболочки o".
1.3. Стандарт распространяется на электрооборудование и части электрооборудования, которые не способны вызвать воспламенение в нормальном режиме работы.
Примечание. Стандарт предусматривает, что электрооборудование, погруженное в защитную жидкость, фиксировано в своем рабочем положении в соответствии с указаниями по установке.
Требования настоящего стандарта являются обязательными.
Дополнительные требования выделены в тексте курсивом.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 33-2000. Нефтепродукты. Прозрачные и непрозрачные жидкости. Определение кинематической вязкости и расчет динамической вязкости
ГОСТ 982-80. Масла трансформаторные. Технические условия
ГОСТ 6356-75. Нефтепродукты. Метод определения температуры вспышки в закрытом тигле
ГОСТ 6581-75. Материалы электроизоляционные жидкие. Методы электрических испытаний
ГОСТ 13032-77. Жидкости полиметилсилоксановые. Технические условия
ГОСТ 14254-96 (МЭК 529-89). Степени защиты, обеспечиваемые оболочками (Код IP)
ГОСТ 20287-91. Нефтепродукты. Методы определения температур текучести и застывания
ГОСТ 30852.0-2002 (МЭК 60079-0:1998). Электрооборудование взрывозащищенное. Часть 0. Общие требования.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Определения
В настоящем стандарте применяют следующие термины с соответствующими определениями:
3.1. Масляное заполнение оболочки: вид взрывозащиты, при котором электрооборудование или части электрооборудования погружены в защитную жидкость так, что взрывоопасная атмосфера, которая может быть над жидкостью или снаружи оболочки, не может воспламениться.
3.2. Защитная жидкость: минеральное масло, удовлетворяющее ГОСТ 982, или другая жидкость, соответствующая требованиям 4.1.
3.3. Герметичное оборудование: электрооборудование, в котором в нормальном режиме работы предотвращается проникновение внешней среды при расширении и сжатии защитной жидкости, например, с помощью расширяющегося сосуда.
3.4. Негерметичное оборудование: электрооборудование, в котором в нормальном режиме работы при расширении и сжатии защитной жидкости возможно проникновение внешней среды и ее выход наружу.
3.5. Максимальный допустимый уровень защитной жидкости: максимальный уровень, который может достичь защитная жидкость в нормальном режиме работы с учетом эффектов расширения в наихудших условиях заполнения, указанных изготовителем, при максимальной температуре окружающей среды.
3.6. Минимальный допустимый уровень защитной жидкости: минимальный уровень, который может достичь защитная жидкость в нормальном режиме работы с учетом эффектов сжатия в наихудших условиях заполнения при отключении питания сети, когда температура окружающей среды минимальная.
4. Технические требования
4.1. Защитная жидкость, применяющаяся вместо минерального масла, соответствующего ГОСТ 982, должна удовлетворять следующим специальным требованиям:
а) иметь температуру поджигания не менее 300 °C, определенную по методу, указанному в ГОСТ 13032;
б) иметь температуру вспышки (в закрытом тигле) не менее 200 °C, определенную согласно ГОСТ 6356;
в) иметь кинематическую вязкость не более 100 сСТ при 25 °C, определенную согласно ГОСТ 33;
г) иметь пробивную электрическую прочность не менее 27 кВ для электрооборудования на напряжение св. 1000 В и не менее 10 кВ - для электрооборудования на напряжение до 1000 В, определенную согласно ГОСТ 6581, а для силиконовой жидкости - по ГОСТ 13032;
д) иметь объемное сопротивление при 25 °C , определенное согласно [1];
