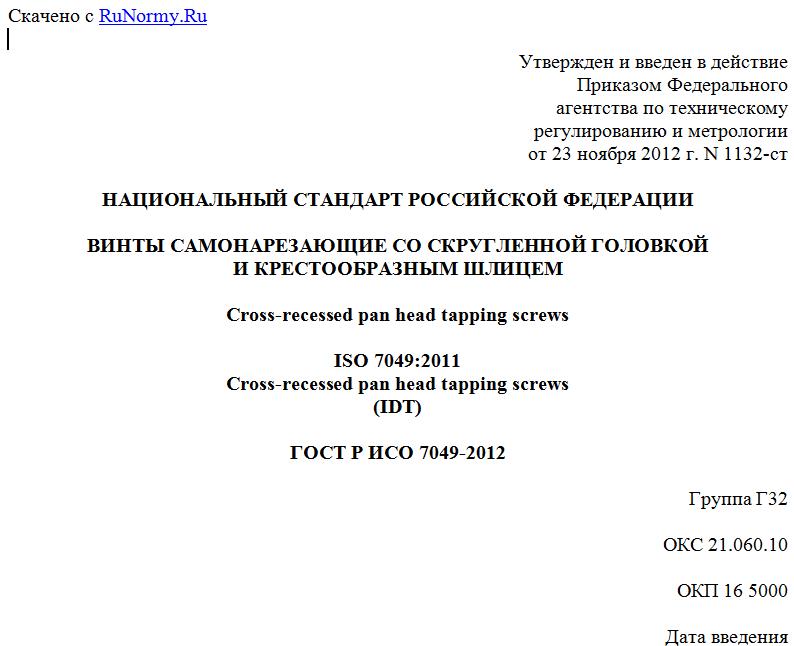

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВИНТЫ САМОНАРЕЗАЮЩИЕ СО СКРУГЛЕННОЙ ГОЛОВКОЙ
И КРЕСТООБРАЗНЫМ ШЛИЦЕМ
Cross-recessed pan head tapping screws
ISO 7049:2011
Cross-recessed pan head tapping screws
(IDT)
ГОСТ Р ИСО 7049-2012
Группа Г32
ОКС 21.060.10
ОКП 16 5000
Дата введения
1 января 2014 года
Предисловие
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) и Обществом с ограниченной ответственностью "РМ-Центр" (ООО "РМ-Центр") на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 229 "Крепежные изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 23 ноября 2012 г. N 1132-ст.
4. Настоящий стандарт является идентичным по отношению к международному стандарту ISO 7049:2011 "Винты самонарезающие со скругленной головкой и крестообразным шлицем" (ISO 7049:2011 "Cross-recessed pan head tapping screws").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственный стандарт, сведения о которых приведены в дополнительном Приложении ДА.
5. Взамен ГОСТ Р ИСО 7049-93.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт устанавливает характеристики самонарезающих винтов со скругленной головкой и крестообразным шлицем с резьбой от ST2,2 до ST9,5 включительно.
2. Нормативные ссылки
Следующие нормативные документы необходимо использовать при применении настоящего стандарта. Для датированных ссылок применяется только указанное издание. Для недатированных ссылок - последнее издание указанного стандарта (включая любые поправки).
ИСО 225. Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров (ISO 225, Fasteners - Bolts, screws, studs and nuts - Symbols and designations of dimensions)
ИСО 1478. Резьба самонарезающих винтов (ISO 1478, Tapping screws thread)
ИСО 2702. Винты самонарезающие, стальные, термообработанные. Механические свойства (ISO 2702, Heat-treated steel tapping screws - Mechanical properties)
ИСО 3269. Изделия крепежные. Приемочный контроль (ISO 3269, Fasteners - Acceptance inspection)
ИСО 3506-4. Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 4. Самонарезающие винты (ISO 3506-4, Mechanical properties of corrosion-resistant stainless steel fasteners - Part 4: Tapping screws)
ИСО 4042. Изделия крепежные. Электролитические покрытия (ISO 4042, Fasteners - Electroplated coatings)
ИСО 4757. Шлицы крестообразные для винтов (ISO 4757, Cross recesses for screws)
ИСО 4759-1. Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C (ISO 4759-1, Tolerances for fasteners - Part 1: Bolts, screws, studs and nuts - Product grades A, B and C)
ИСО 8992. Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек (ISO 8992, Fasteners - General requirements for bolts, screws, studs and nuts)
ИСО 10683. Изделия крепежные. Неэлектролитические цинк-ламельные покрытия (ISO 10683, Fasteners - Non-electrolytically applied zinc flake coatings)
ИСО 16048. Пассивация крепежных изделий из коррозионно-стойкой нержавеющей стали (ISO 16048, Passivation of corrosion-resistant stainless-steel fasteners).
3. Размеры
Размеры винтов указаны на рисунке 1 и в таблице 1.
Символы и обозначения размеров по ИСО 225.
a) Тип C
b) Тип F
c) Тип R
d) Тип H - Крестообразный шлиц
e) Тип Z - Крестообразный шлиц
--------------------------------
<a> Размер a измеряют от головки до первого полного витка резьбы.
Рисунок 1. Винт самонарезающий со скругленной головкой
и крестообразным шлицем
Таблица 1
Размеры
4. Технические требования и ссылочные стандарты
Технические требования в соответствии с таблицей 2.
Таблица 2
Технические требования и ссылочные стандарты
Материал Сталь, в соответствии с ИСО 2702 Коррозионно-стойкая сталь
Общие требования ИСО 8992
Резьба ИСО 1478
Крестообразный шлиц ИСО 4757
Механические свойства Марка стали/класс прочности - А2-20Н, А4-20Н, А5-20Н
Обозначение стандарта ИСО 2702 ИСО 3506-4
Допуски Класс точности A
Обозначение стандарта ИСО 4759-1
Отделка - покрытие Без отделки/покрытия
Требования к электролитическим покрытиям по ИСО 4042. Требования к неэлектролитическим цинк-ламельным покрытиям по ИСО 10683. Дополнительные требования, другая отделка или другие покрытия должны быть согласованы между поставщиком и покупателем Требования к пассивации по ИСО 16048
Приемка Приемочный контроль по ИСО 3269
5. Обозначение
Пример 1
Винт самонарезающий со скругленной головкой и крестообразным шлицем с размером резьбы ST3,5, номинальной длиной l = 16 мм, изготовленный из стали (St) в соответствии с ИСО 2702, скругленным концом (Тип R) и крестообразным шлицем Типа Z обозначают следующим образом:
