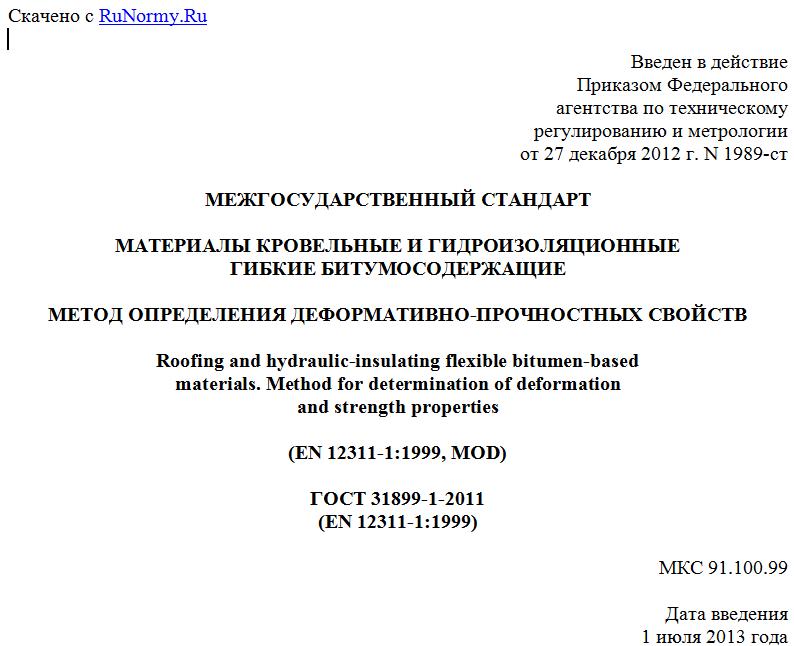

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 27 декабря 2012 г. N 1989-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАТЕРИАЛЫ КРОВЕЛЬНЫЕ И ГИДРОИЗОЛЯЦИОННЫЕ
ГИБКИЕ БИТУМОСОДЕРЖАЩИЕ
МЕТОД ОПРЕДЕЛЕНИЯ ДЕФОРМАТИВНО-ПРОЧНОСТНЫХ СВОЙСТВ
Roofing and hydraulic-insulating flexible bitumen-based
materials. Method for determination of deformation
and strength properties
(EN 12311-1:1999, MOD)
ГОСТ 31899-1-2011
(EN 12311-1:1999)
МКС 91.100.99
Дата введения
1 июля 2013 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Корпорацией "ТехноНИКОЛЬ" и федеральным государственным бюджетным учреждением "Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук" (НИИСФ РААСН) на основе аутентичного перевода на русский язык европейского регионального стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (Протокол от 8 декабря 2011 г. N 39, приложение Д).
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа государственного управления строительством
Азербайджан AZ Государственный комитет градостроительства и архитектуры
Армения AM Министерство градостроительства
Казахстан KZ Агентство по делам строительства и жилищно-коммунального хозяйства
Киргизия KG Госстрой
Молдова MD Министерство строительства и регионального развития
Россия RU Министерство регионального развития
Таджикистан TJ Агентство по строительству и архитектуре при Правительстве
Узбекистан UZ Госархитектстрой
Украина UA Министерство регионального развития, строительства и жилищно-коммунального хозяйства
4. Настоящий стандарт модифицирован по отношению к европейскому региональному стандарту EN 12311-1:1999. Flexible sheets for waterproofing - Part 1: Bitumen sheets for roof waterproofing - Determination of tensile properties (Материалы гибкие гидроизоляционные. Часть 1: Материалы кровельные и гидроизоляционные битумосодержащие. Определение деформативно-прочностных свойств) путем исключения из раздела "Нормативные ссылки" и текста настоящего стандарта ссылки на EN 10002-2. Измененный текст раздела "Нормативные ссылки" выделен в тексте стандарта курсивом.
Наименование настоящего стандарта изменено по отношению к наименованию европейского регионального стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Перевод с английского языка (en).
Степень соответствия - модифицированная (MOD).
5. Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2012 г. N 1989-ст межгосударственный стандарт ГОСТ 31899-1-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2013 г.
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Применение настоящего стандарта, устанавливающего метод определения деформативно-прочностных свойств кровельных и гидроизоляционных гибких битумосодержащих материалов, позволяет получить адекватную оценку качества материалов, производимых в государствах Евразийского экономического сообщества и странах ЕС, а также обеспечить конкурентоспособность продукции на международном рынке.
Настоящий стандарт применяют, если заключенные контракты или другие согласованные условия предусматривают применение материалов с характеристиками, гармонизированными с требованиями европейских региональных стандартов, а также в случаях, когда это технически и экономически целесообразно.
1. Область применения
Настоящий стандарт распространяется на кровельные и гидроизоляционные гибкие битумосодержащие материалы (далее - материалы) и устанавливает метод определения их деформативно-прочностных свойств.
Настоящий стандарт предназначен для определения характеристик материалов после их изготовления или поставки, до их укладки. Требования настоящего стандарта распространяются только на материалы и не применимы для определения характеристик изготовленных из них гидроизоляционных систем после производства работ.
2. Нормативные ссылки
Настоящий стандарт не содержит нормативных ссылок.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Максимальная сила растяжения (maximum tensile force): наибольшее значение силы растяжения, зафиксированное в процессе испытания.
3.2. Удлинение при максимальной силе растяжения (elongation at maximum tensile force): удлинение испытуемого образца в момент максимального значения силы растяжения.
3.3. Базовая длина (gauge length): длина рабочего участка образца до испытания, т.е. расстояние между зажимами или измерительными точками экстензометра.
4. Сущность метода
Образец растягивают с постоянной скоростью до разрушения. Регистрируют силу растяжения и соответствующее удлинение образца в процессе испытания.
5. Средства испытаний
Разрывная машина для испытаний с устройством для регистрации силы и соответствующего удлинения образца, обеспечивающая:
- наибольшую предельную нагрузку не менее 2000 Н;
- постоянную скорость перемещения подвижного зажима (100 +/- 10) мм/мин;
- предел допускаемой погрешности измерения силы +/- 2%.
Ширина зажимов должна быть не менее 50 мм.
Способ крепления образца в зажимах должен обеспечивать равномерное распределение силы растяжения по всей его ширине при проведении испытания, а также исключать разрушение образца внутри зажима или на его границе.
Выскальзывание образца из зажимов при проведении испытания не должно превышать 1 мм для материалов толщиной до 3 мм и 2 мм - для материалов большей толщины.
Для предотвращения выскальзывания образца из зажимов, превышающего установленные пределы, допускается предварительно охлаждать зажимы или измерять фактическое удлинение образца с применением экстензометра.
6. Отбор образцов
Отбор образцов проводят в соответствии с требованиями стандартов на материалы конкретных видов.
7. Подготовка образцов для испытаний
Для проведения испытаний готовят две серии образцов-полосок шириной (50 +/- 0,5) мм и длиной не менее 200 мм плюс двукратная длина зажима: пять образцов, вырубленных в продольном направлении, и пять образцов, вырубленных в поперечном направлении.
Образцы вырубают из полосы материала, отобранной для испытания, на расстоянии не менее 100 мм от края полотна, с помощью шаблона или вырубного ножа. Направление длины образцов соответствует направлению силы растяжения при проведении испытания.
Защитный слой перед проведением испытаний удаляют.
Образцы перед испытанием выдерживают не менее 20 ч при температуре (23 +/- 2) °C и относительной влажности (50 +/- 20)%.
8. Методика проведения испытаний
Образец помещают в зажимы разрывной машины так, чтобы продольные оси зажимов и продольная ось образца совпали между собой и с направлением движения подвижного зажима.
Расстояние между зажимами должно быть (200 +/- 2) мм. На образец наносят установочные метки, позволяющие заметить любое выскальзывание образца из зажимов. При использовании экстензометра перед проведением испытания устанавливают базовую длину, равную (180 +/- 2) мм.
Перед проведением испытания рекомендуется прикладывать к образцу предварительную нагрузку не более 5 Н, чтобы проверить правильность установки образца.
Для просмотра документа целиком скачайте его >>>
